38. WIFI模块#

38.1. 简介#

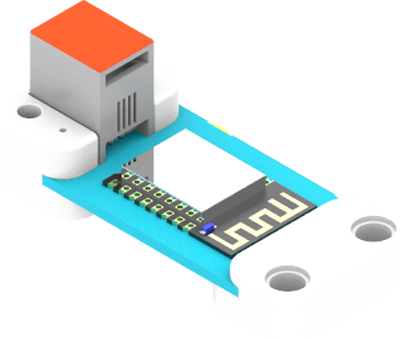

基于ESP8266模块,可让micro:bit连接上物联网平台,实现数据的上传与反向控制。

../_images/05043_01.png

38.2. 特性#


  • RJ11端口设计,防止误插,易于使用。

38.3. 技术规格#


项目 参数
SKU EF05036
接口 RJ11
接口类型 串口通信
核心IC ESP8266

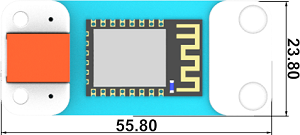

38.4. 外形与定位尺寸#


../_images/05043_02.png

38.5. 快速上手#


所需器材及连接示意图#

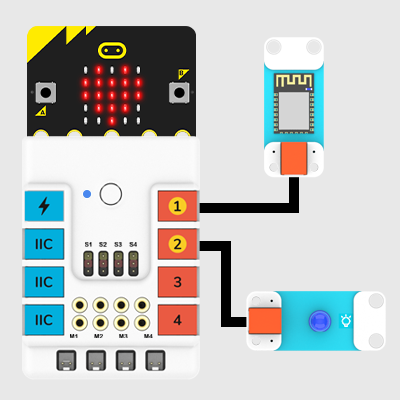

  • 如下图所示,将WIFI模块连接到哪吒扩展板的J1端口,将LED灯连接在哪吒扩展板的J2端口。

../_images/05043_03.png


38.6. KidsIot平台#

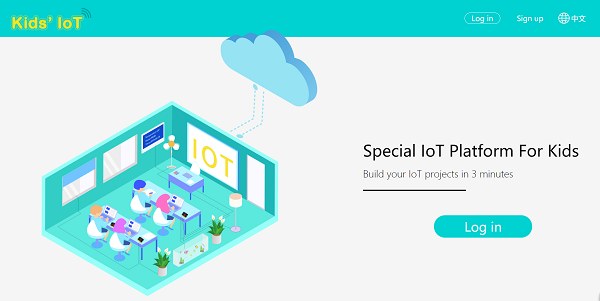

  • KidsIot是恩孚科技出品的一个简单易用的物联网平台,3分钟连接物联网,实施远程操控microbit。(中/英文切换文暂时没有更新) 平台链接:KidsIoT云平台: https://www.kidsiot.cn/

../_images/kidsiot_011.jpg

38.7. KidsIoT 平台账号注册#

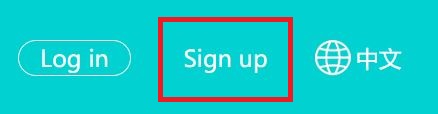

  • 进入KidsIoT 官网,点击Sing up进入注册新账号页面

../_images/kidsiot_021.jpg

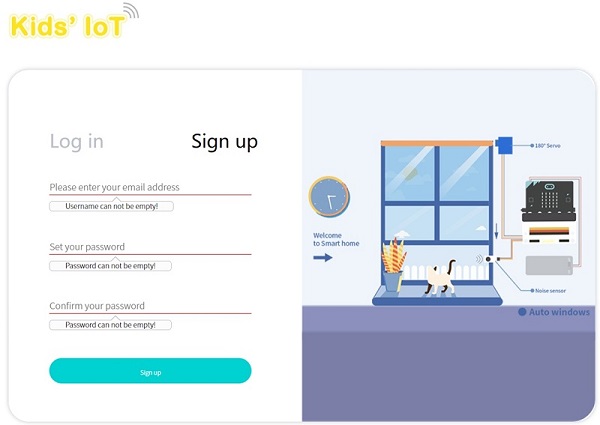

  • 填好注册信息(邮箱、密码)点击Sign Up。

../_images/kidsiot_031.jpg

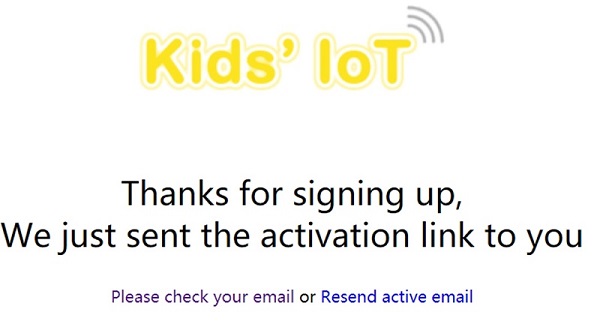

  • 点击Sign Up注册,会发送一封邮件到你填写的账号邮箱

../_images/kidsiot_041.jpg

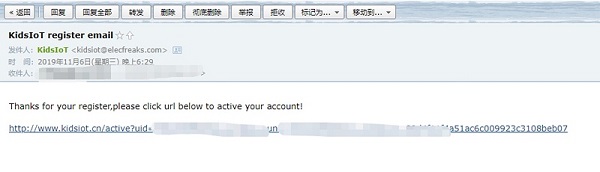

  • 检查你的邮箱的收件箱或者垃圾箱(可能会被识别为垃圾邮件),打开邮件中的网址以激活你的账号。

../_images/kidsiot_051.jpg

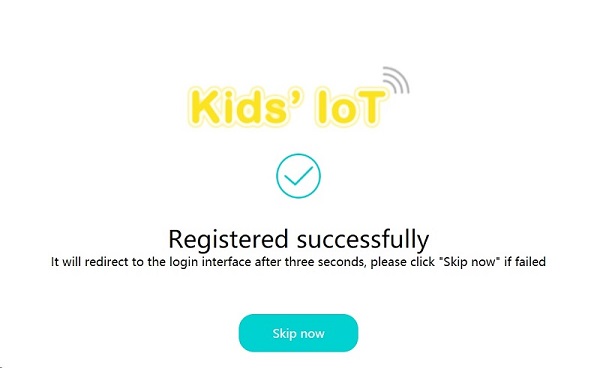

  • 注册成功

../_images/kidsiot_061.jpg

38.8. KidsIoT 平台使用指南#

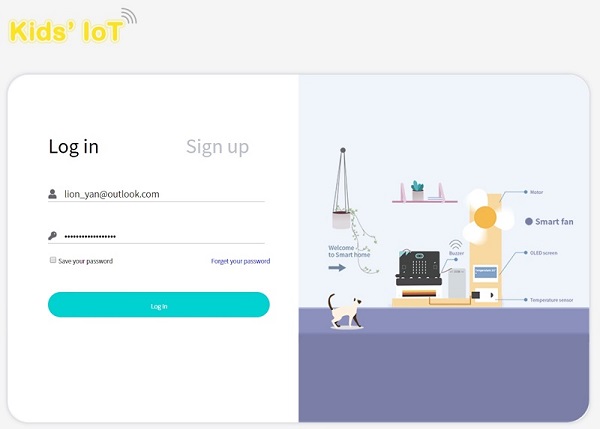

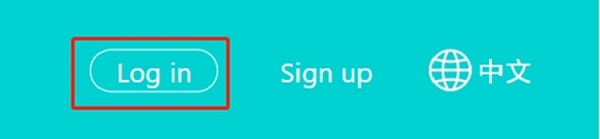

  • 点击主页上的Sign in,进入登陆界面

../_images/kidsiot_071.jpg

../_images/kidsiot_081.jpg

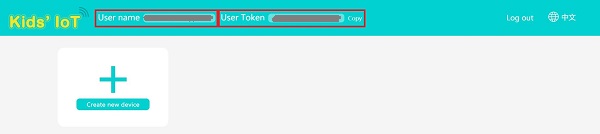

  • 点击Log in进入设备管理页面,左上角是User Name为你的邮箱,右上角User Token(现有误写为ID,后期会改为Token)是平台唯一识别码,对应你的账号。全网唯一,不会重复。

../_images/kidsiot_091.jpg

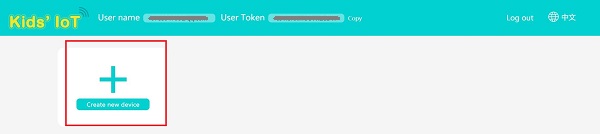

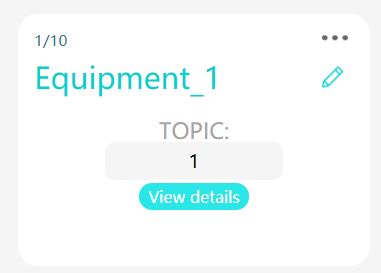

  • 添加一个新的设备(Create new device),Topic是你的设备识别号(在账号中的唯一设备)可以修改设备名称(你只能拥有10个设备)

../_images/kidsiot_101.jpg

../_images/kidsiot_111.jpg

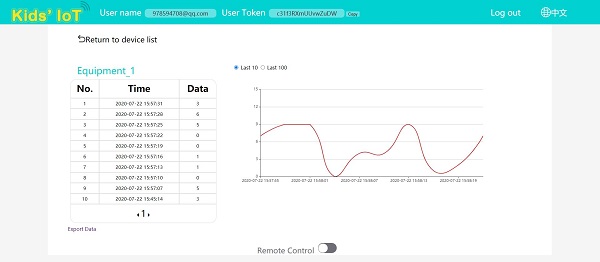

  • 设备界面里左侧为上传数据,右侧由数据和时间组成二维折线图,可以选择要显示的数据,也可以导出数据(export data)

  • Remote Control可以下发指令控制microbit。

../_images/kidsiot_121.jpg

38.9. 编写代码#


微软makecode

编程#


添加软件库#

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../_images/05001_04.png

为了给WIFI模块编程,我们需要添加一个扩展库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框,搜索”PlanetX“,然后点击下载这个代码库。

../_images/05001_05.png

*注意:*如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

代码解释#

../_images/kidsiot_141.jpg

连接Kids’Iot平台。User Token为账户唯一识别码,与账户绑定不可修改。

../_images/kidsiot_151.jpg

../_images/kidsiot_161.jpg

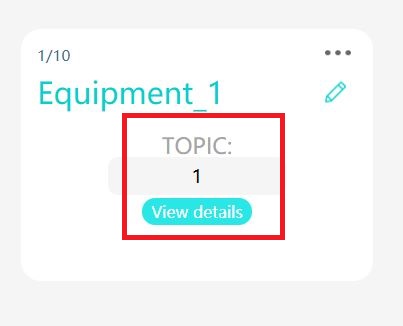

TOPIC,设备唯一识别码,连接时需要指定上传设备。设备号(Topic)顺序排列。


../_images/kidsiot_171.jpg

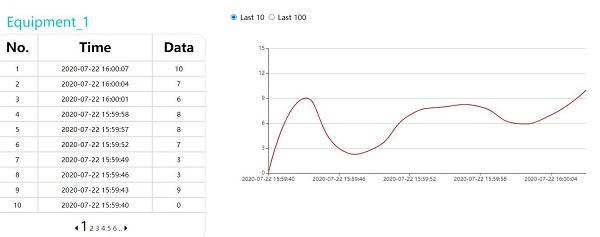

上传一个整数到KidsIot平台,会在这里显示。

../_images/kidsiot_181.jpg


../_images/kidsiot_191.jpg

判断平台连接状态是否成功,成功(True),失败(False)。 可以自己编写重连机制以保证连接稳定。


../_images/kidsiot_201.jpg

../_images/kidsiot_211.jpg

当平台连接成功后,可以点击这个开关来执行这两个积木块。

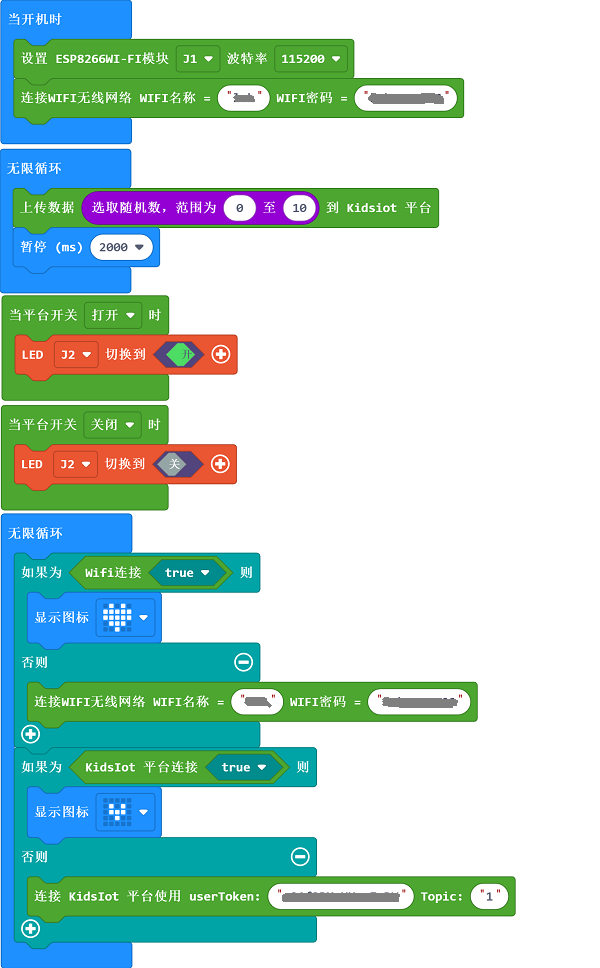

参考程序#

../_images/05043_06.png

请参考程序连接:https://makecode.microbit.org/_4eoUoJLffWsf

你也可以通过以下网页修改程序。

现象#


  • 当开机时连接WIFI

  • 循环判断是否连接WIFI,如果连接显示颗大心,如果未连接就继续连接。

  • 循环判断kidsIot平台是否连接,如果连接显示一颗小心,如果未连接就继续连接。

  • 循环判断如果KidsIot连接成功则上传一个数据“从0至10之间选取随机数”到平台

  • 如果平台开关打开点亮LED灯

  • 如果平台开关关闭熄灭LED灯
