9. 无源蜂鸣器#

9.1. 简介#


  • Octopus Passive蜂鸣器Brick基于无源蜂鸣器,它可以通过PWM控制音量.

../../_images/0G3EEXg.jpg

9.2. 特性#


  • 三线端口防止错误插拔,易于使用。

  • 3V电压支持micro:bit驱动

9.3. 技术规格#


项目 参数
SKU EF04031
电源需求 3V-5.5V
接口类型 模拟
引脚定义 1-Signal 2-VCC 3-GND
响应 快速响应和高灵敏度
电路 简单的驱动电路
稳定性 稳定耐用

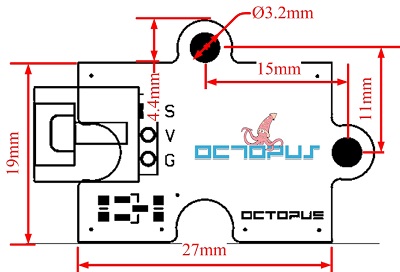

9.4. 外形与定位尺寸#


../../_images/bsmWrzk.jpg

9.5. 快速上手#

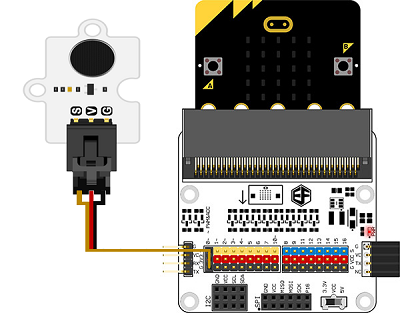

所需器材及连接示意图#

  • 如图连接扩展板的P0口。

以sensor:bit为例

../../_images/wqD4VuO.png

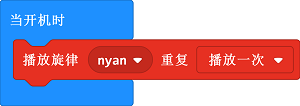

如图所示编写程序#


  • 上电之后播放一段音乐。

../../_images/04031_01.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_Yew55FJateYP

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • 程序上电以后,蜂鸣器播放一段音乐。
