21. 手势识别传感器#

21.1. 简介#

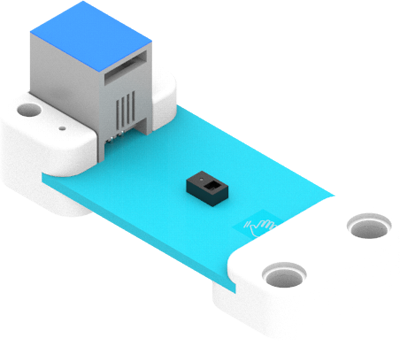

手势识别传感器可以识别9个手势,包括向上移动、向下移动、向左移动、向右移动等。

../_images/05020_01.png

21.2. 特性#


  • RJ11端口设计,防止误插,易于使用。

21.3. 技术规格#


项目 参数
SKU EF05020
接口 RJ11
接口类型 IIC
工作电压 3.3V
核心IC PAJ7620U2
手势类型 基本手势(上、下、右、左、前进、后退、顺时针、逆时针等)

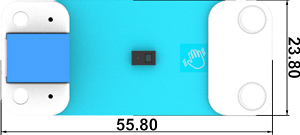

21.4. 外形与定位尺寸#


../_images/05020_02.png

21.5. 快速上手#


所需器材及连接示意图#

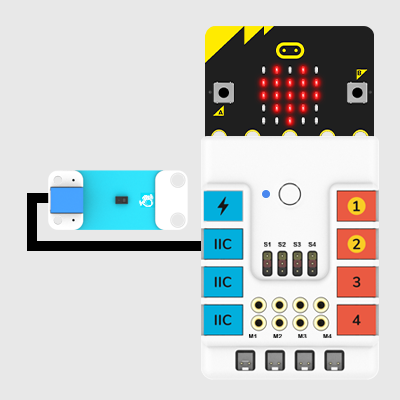

  • 如下图所示,将手势识别传感器连接到哪吒扩展板的IIC端口。

../_images/05020_03.png

21.6. makecode编程#


步骤 1#

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../_images/05001_04.png

为了给手势识别传感器编程,我们需要添加一个扩展库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框,搜索”PlanetX“,然后点击下载这个代码库。

../_images/05001_05.png

*注意:*如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2#

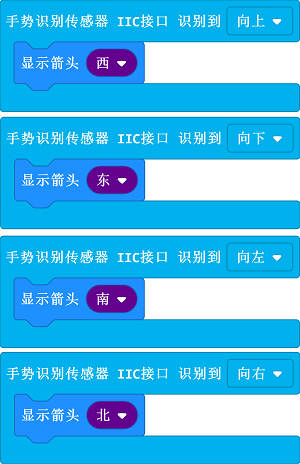

如图所示编写程序#

../_images/05020_06.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_6AsYz2P361ht

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • 根据手势识别传感器检测到的动作,在micro:bit上显示相应的图标。
