9. 案例06:转向示廓灯

9.1. 目的


  • 让你的Cute:bot智能赛车转弯时开启转向灯和转向示廓灯。

9.2. 使用材料


9.3. 软件平台


微软 makecode

9.4. 编程


步骤 1

  • 在MakeCode的代码抽屉中点击高级,查看更多代码选项。

../../_images/cutebot-pk-13.png

  • 为了给Cutebot套件编程,我们需要添加一个代码库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框。搜索Cutebot,然后点击下载这个代码库。

../../_images/cutebot-pk-111.png

注意:如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2

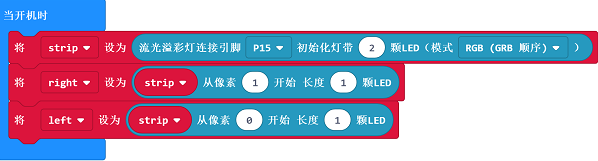

  • 当开机时积木块中设置Rainbow LED灯连接口为P15,一共有2颗LED灯;

  • right右侧灯为从第1颗灯开始往后1颗灯。

  • left左侧灯为从第0颗灯开始往后1颗灯。

../../_images/case_06_011.png

步骤 3

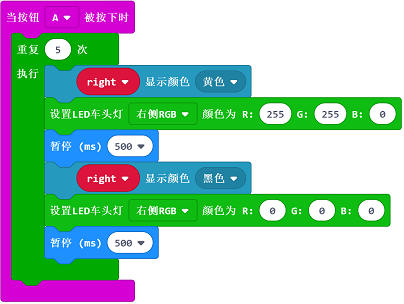

  • 当按钮A按下时积木块中插入循环积木块,右侧示廓灯显示黄色,左侧LED大灯显示黄色(RGB控制),延迟500ms后,关闭左侧示廓灯和LED大灯,完成一次闪烁。

../../_images/case_06_021.png

步骤 4

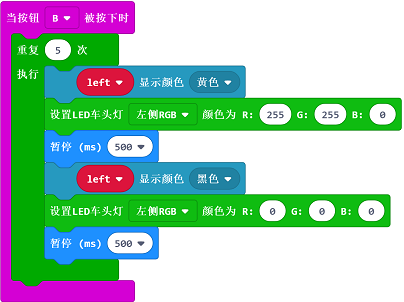

  • 当按钮B按下时积木块中与右侧同理,只不过将右侧改为左侧。

../../_images/case_06_031.png

程序

请参考程序连接:https://makecode.microbit.org/_aqW6aW5855gR

你也可以通过以下网页直接下载程序。

---

9.5. 结论


  • 当按钮A按下时,右侧LED车灯和示廓灯闪烁5次

  • 当按钮B按下时,左侧LED车灯和示廓灯闪烁5次

9.6. 思考


  • 如何让你的小车按下按钮A开启双闪,按下按钮B关闭双闪呢。
