3. Ring:bit 小车组装教程#

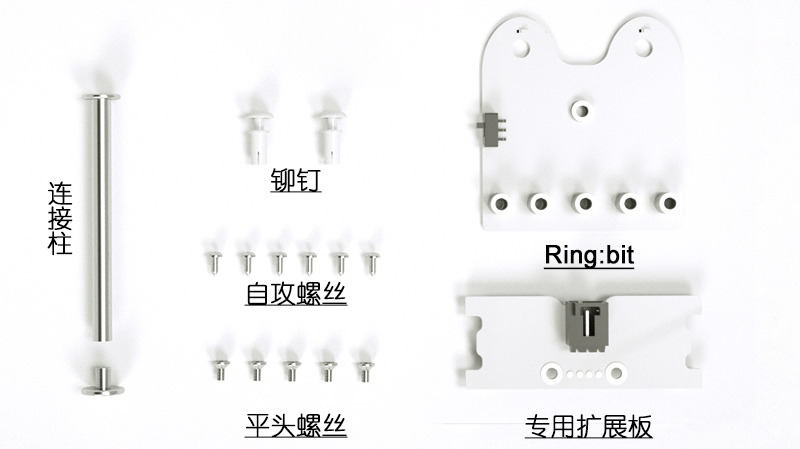

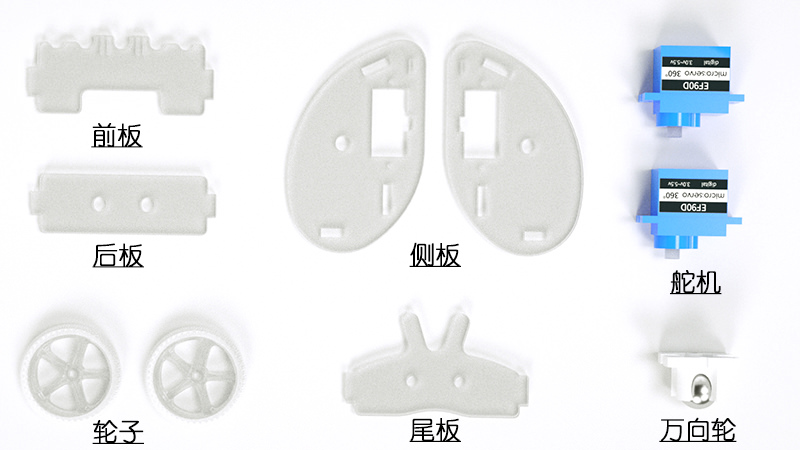

3.1. Ring:bit car 2代零件图#


../../_images/V2L4Pjh.jpg

../../_images/2DuA1A7.jpg

3.2. 装配步棸#


步棸1#

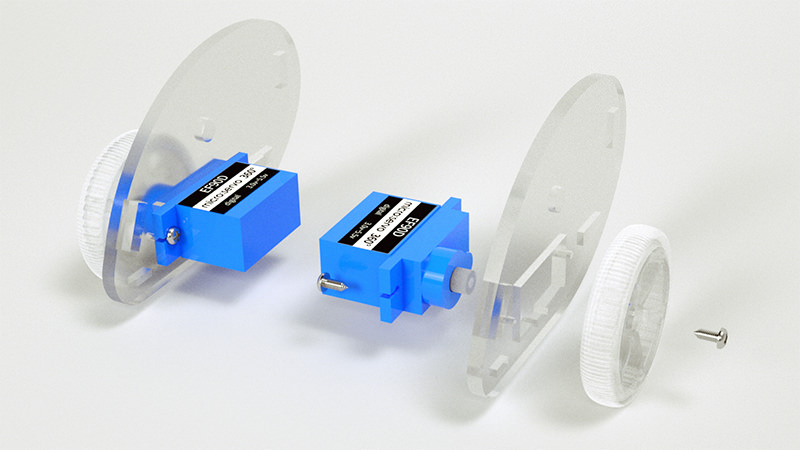

  • 首先将舵机使用自攻螺丝安装固定至侧板。

  • 然后将轮子使用自攻螺丝安装固定在舵机。

../../_images/W3VGpPG.jpg

步棸2#

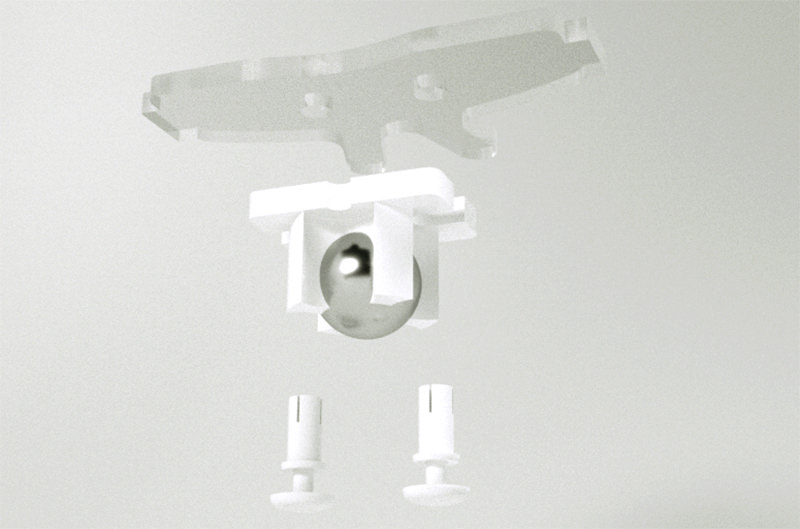

  • 使用铆钉将万向轮安装固定在尾板。

../../_images/RCHMJNv.jpg

步棸3#

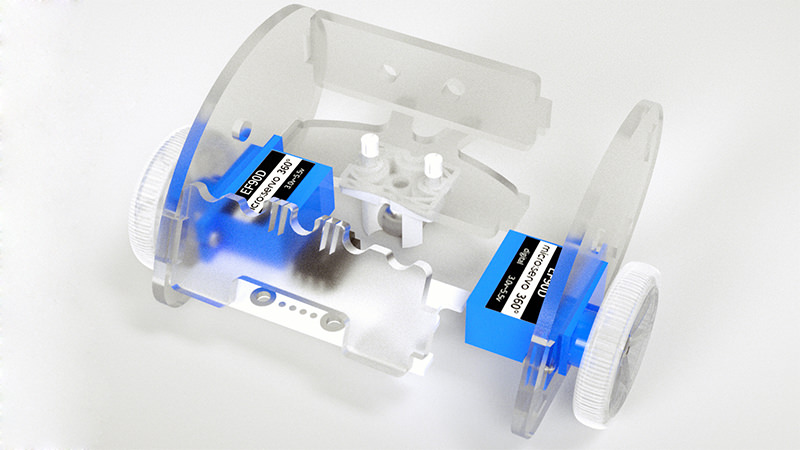

  • 将前板、后板、尾板、专用扩展板拼插在侧板上。

../../_images/Kkk1Bcd.jpg

步棸4#

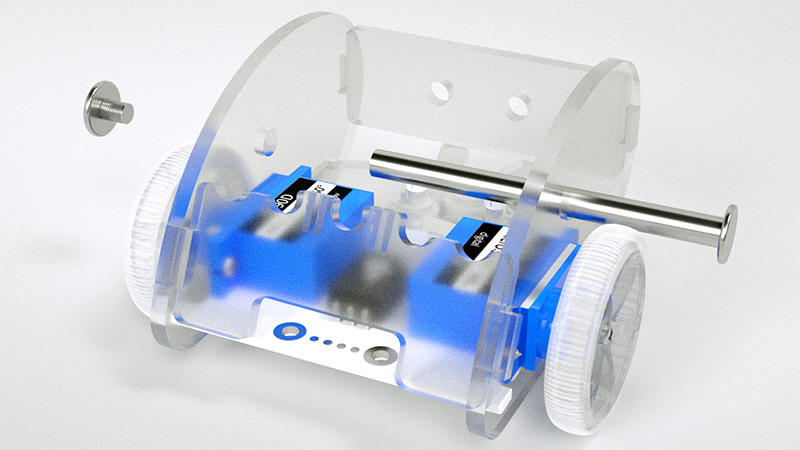

  • 使用连接柱将小车锁紧。

../../_images/xEpdqfP.jpg

步棸5#

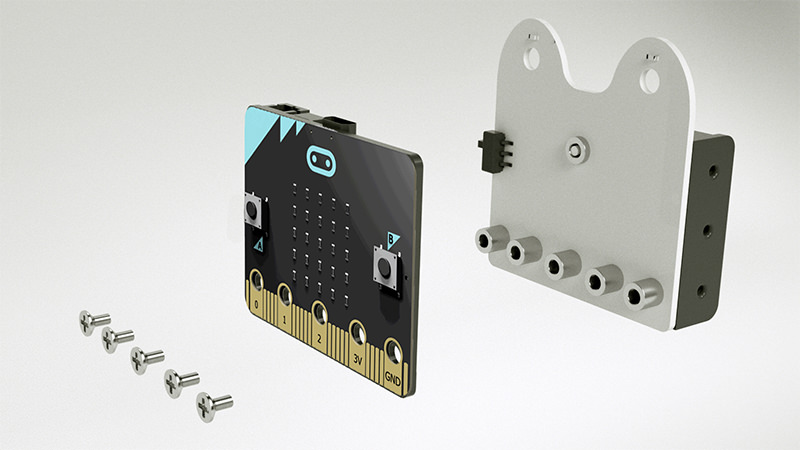

  • 使用平头螺丝将micro:bit主板安装在Ring:bit上。

../../_images/RAxSlWq.jpg

步棸6#

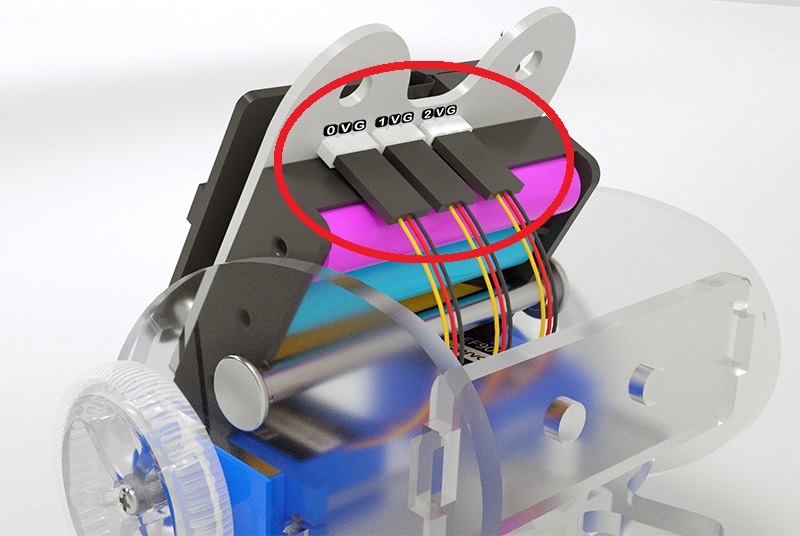

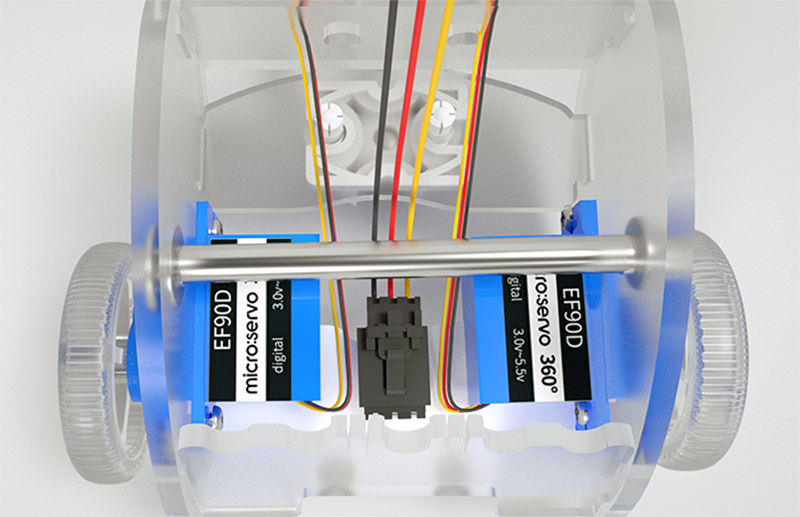

  • 按如图接线,连接某个端口可以自定,在编程的时候需要确定。

  • 此处需注意:接线时,黄色线要对应端口上方标有数字(0/1/2)的位置插入。

../../_images/UwEHU4l.jpg ../../_images/Jepmq6y.jpg

完成#

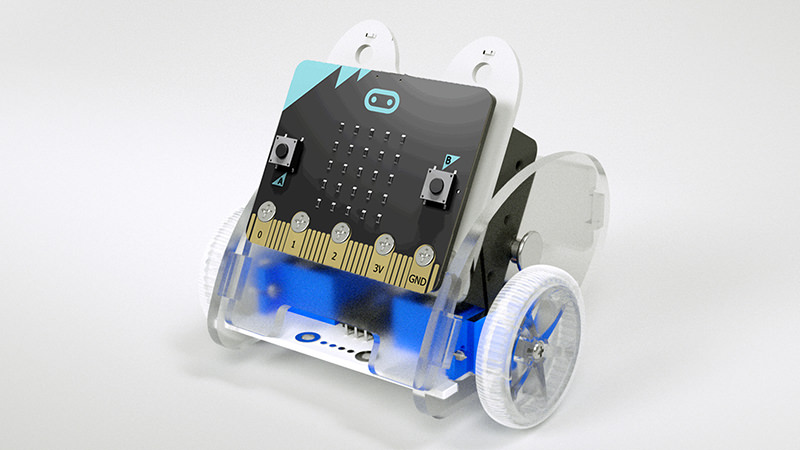

  • 将组装好的Ring:bit插在前板上,完成组装。

../../_images/FCt8S8c.jpg
