4. 第二节:如何适配ThingSpeak平台


  • ThingSpeak可以处理HTTP请求,并存储和处理数据。这个开放数据平台的主要功能包括开放应用程序、实时数据收集、地理位置数据、数据处理和可视化、设备状态信息和插件。它可以集成多个硬件和软件平台,包括Arduino、树莓派、ioBridge/RealTime.io、Electic lmp、移动和网络应用、社会网络和MATLAB数据分析。除了开源版本,还提供托管服务。

平台链接:thingspeak云平台: https://thingspeak.com/

4.1. Thingspeak 平台账号注册

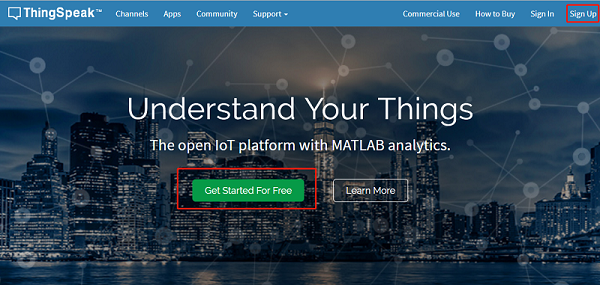

  • 进入thingspeak 官网,点击Get Started For Free,或者Sing up进入注册新账号页面

../../_images/case_ts_01.png

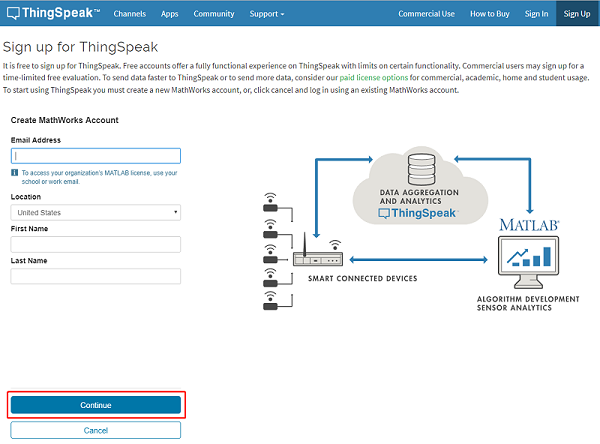

  • 填好注册信息(邮箱、地区、名字),点击continue继续。

../../_images/case_ts_02.png

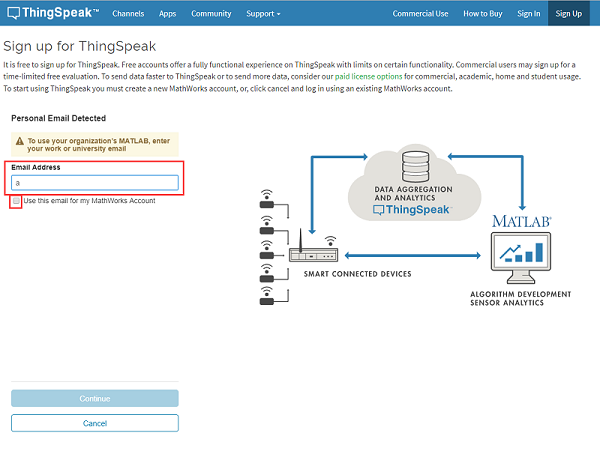

  • 确认邮箱地址,勾选使用此邮箱作为登陆账号,点击继续按钮。

../../_images/case_ts_03.png

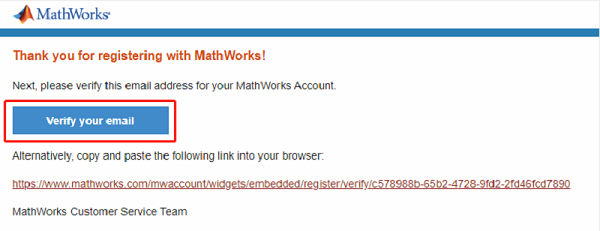

  • 验证MathWorks账号,thinggspeak会发送邮件至你邮箱中,点击邮件内链接验证后点击continue继续

../../_images/case_ts_04.png

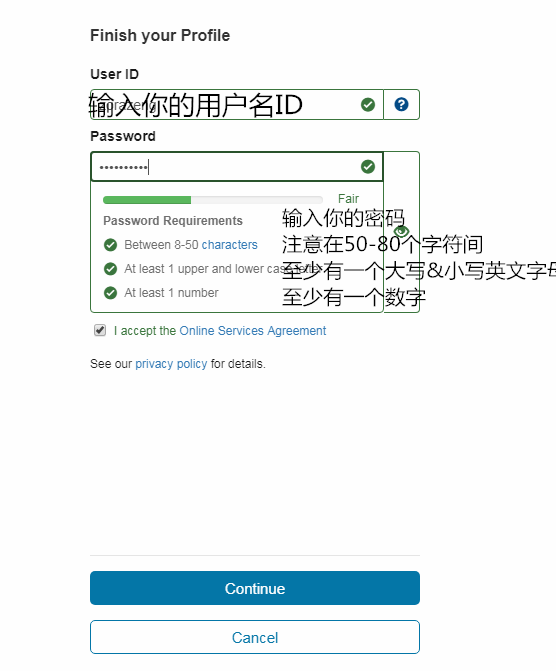

  • 设置你的用户名与登录密码(注意:密码必须包含大小写字母),点击continue继续

../../_images/case_ts_05.png

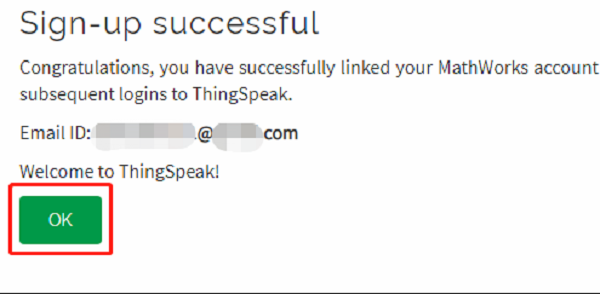

  • 注册成功

../../_images/case_ts_06.png

4.2. thingspeak使用操作指南

  • 我们这里上传光线强度来进行测试。

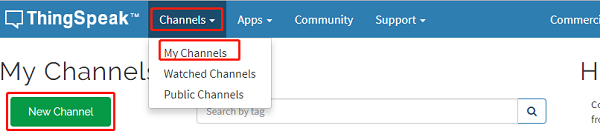

  • 点击 “Channels”-“MY Channels”-“New Channel,新建一个频道。

../../_images/case_ts_07.png

  • 出现项目参数设计列表

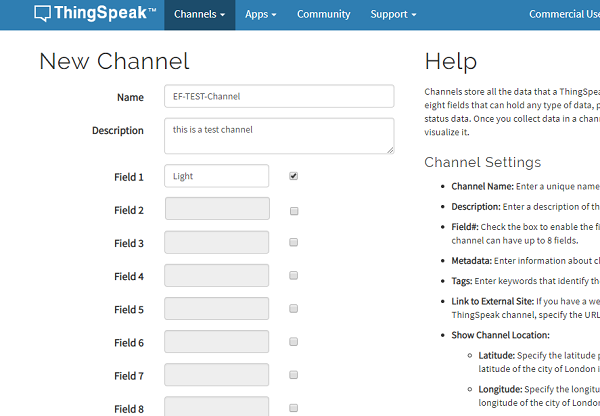

  • 填写如下内容,如果有多个参数,就选择多个field

../../_images/case_ts_08.png

  • 点击save channel 就可以了

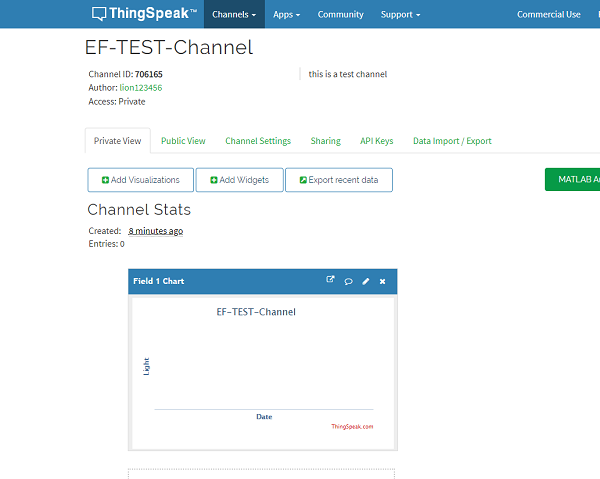

  • 新建的channel没有任何内容,而我们上传的数据就会在这里显示。

../../_images/case_ts_09.png

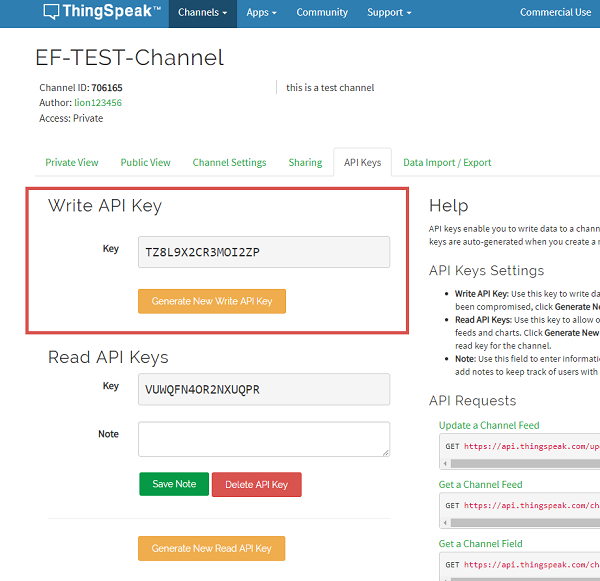

  • 点击API KEY ,查看write key,就是我们编程时上传数据所需的地址。

../../_images/case_ts_10.png

4.3. 软件


微软makecode

4.4. 编程


模块连接图

  • 将光线传感器模块连接到P1口。

../../_images/case_ts_17.png

步骤 1

  • 在MakeCode的代码抽屉中点击Advanced,查看更多代码选项。

../../_images/iot_bit_11.jpg

  • 为了给IOT物联网环境科学套件编程,我们需要添加一个扩展库。在代码抽屉底部找到“Extension”,并点击它。这时会弹出一个对话框。搜索“IOT”,然后点击下载这个代码库。

../../_images/iot_bit_12.jpg

***注意:如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2

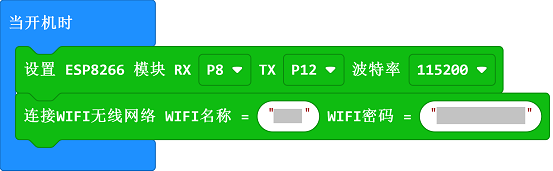

on start中插入set 8266积木块,参数选择RXP8TXP12baud rate115200

然后插入connect wifi积木块,填入可用的wifi名称与密码,

../../_images/case_ts_11.png

注意:8266模块暂时不支持5G路由器WIFI信号,请连接2.4G路由器WIKI信号

步骤 3

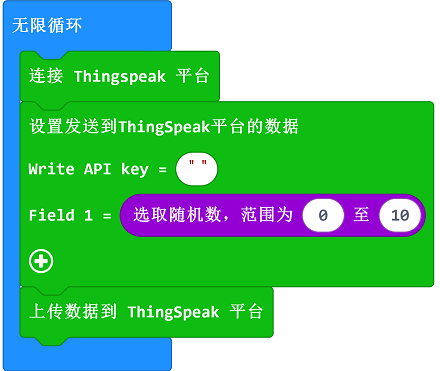

forever中依次插入connect thinkspeak积木块,set data积木块,send data积木块和pause积木块。

其中在set data积木块中填入上一步获取的write api keyfield1中插入光线传感器值积木块。

暂停60s,一分钟发送一次。

../../_images/case_ts_12.png

步骤 4

On start中初始化OLEDinitialize OLED以显示IoT工作状态。

serial on data received当串口收到数据中插入显示积木块,显示串口读取字符直到遇到换行。

../../_images/case_ts_21.png

程序

请参考程序连接:https://makecode.microbit.org/_WukWe0VL3bJX

你也可以通过以下网页修改程序。

现象

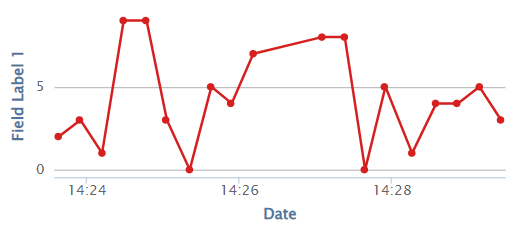

每隔一分钟都会向thingspeak上传一次当前光线值的数据。

thingspeak可以查看所有数据。

../../_images/case_ts_13.png

4.5. Thingspeak 添加可视化

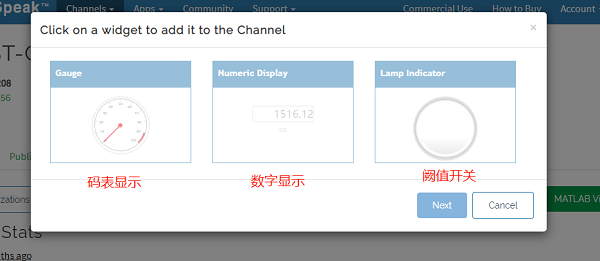

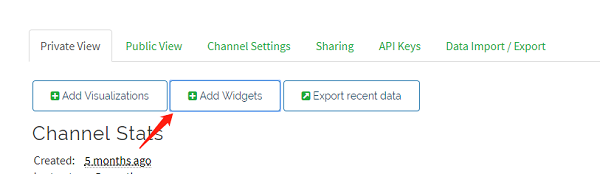

  • 点击添加可视化按钮,可以选择三个可视化小器件,分别为:[码表]、[数值显示]、[阙值指示灯]。

../../_images/case_ts_14.png

../../_images/case_ts_15.png

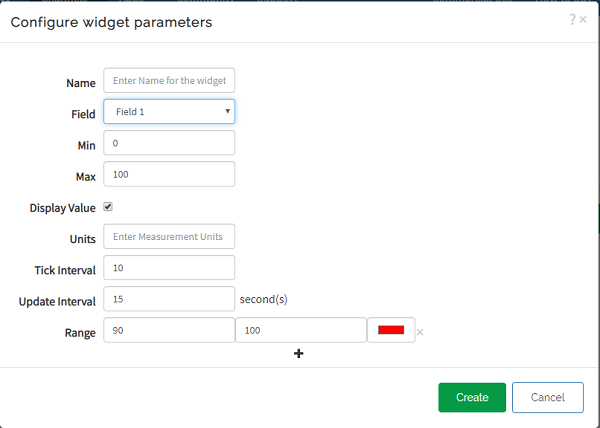

  • 选择码表类型,点击NEXT,填写图表名字(Name),图表通道(Field1),最小值最大值。然后点击Create新建图表。

../../_images/case_ts_16.png

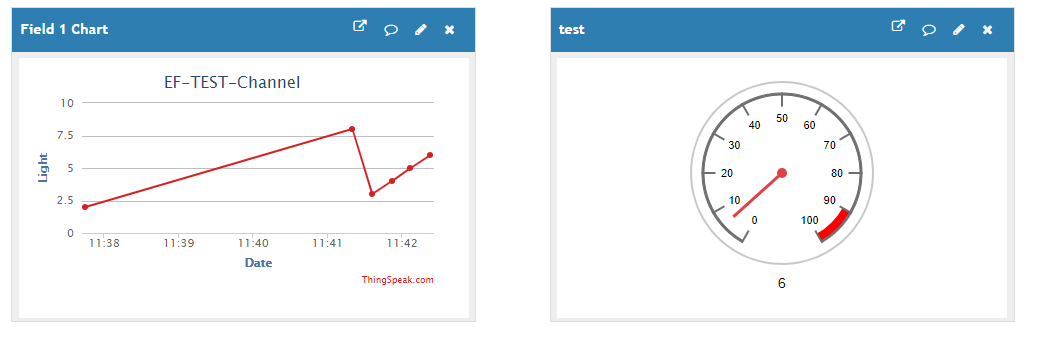

  • 图表就会和通道1(Field 1)数值同时产生变化了。

../../_images/case_ts_19.png

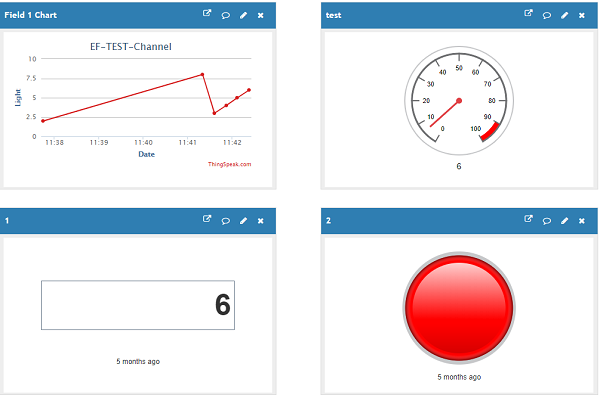

  • 同理添加数值显示和阙值指示灯图表。

../../_images/case_ts_20.png
