20. 柔性彩虹灯条-10颗#

20.1. 简介#

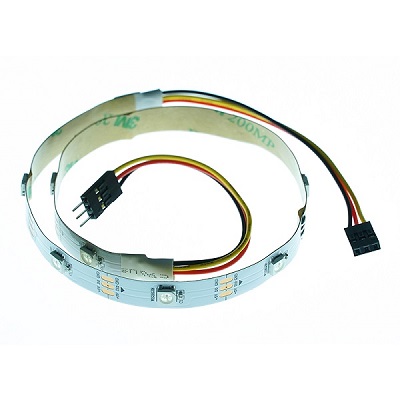

  • 该灯条是一种基于WS2812B灯珠的多彩灯条,可以显示RGB颜色同时支持多级级联。

../../_images/04098_0.jpg

20.2. 特性#


  • 三线端口防止错误插拔,易于使用。

  • 两端均有连接头,可多级级联。

  • 3V电压支持micro:bit驱动。

20.3. 技术规格#


  • SKU:EF04098

  • 工作电压:DC 3.0V

  • 电源需求:3v-5v

  • 接口类型:模拟

  • 灯珠数:10颗

  • 引脚定义:1-Signal 2-VCC 3-GND

  • 响应:快速响应和高灵敏度

  • 电路:简单的驱动电路

  • 稳定性:稳定耐用

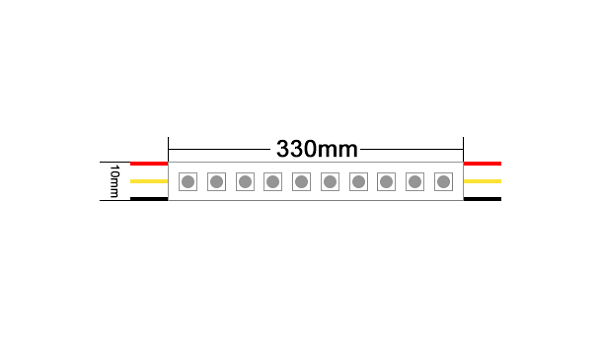

20.4. 外形与定位尺寸#


../../_images/04098_2.png

20.5. 快速上手#

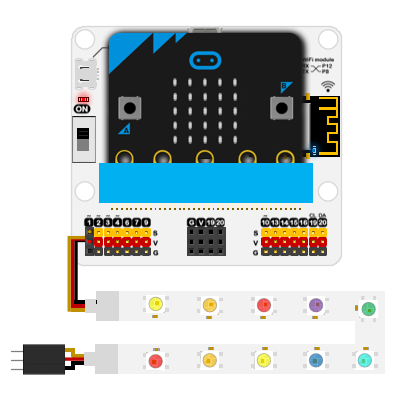

连接示意#

  • 连接扩展板的P1口。

../../_images/04098_5.PNG

添加packge#


在MakeCode的代码抽屉中点击Advanced,查看更多代码选项。

../../_images/04098_01.png

点击“Extensions”,在弹出的对话框中搜索“neopixel”,下载灯珠代码库。

../../_images/04098_02.png

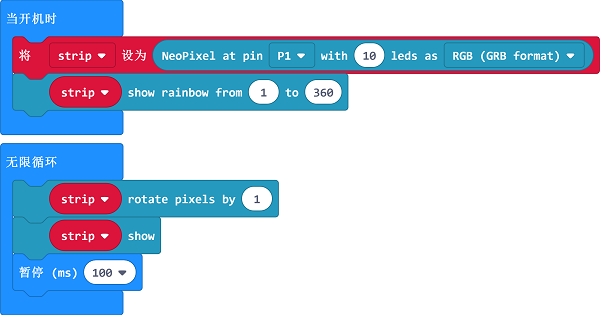

如图所示编写程序#


../../_images/04098_03.png

参考程序#


请参考程序连接:https://makecode.microbit.org/_bfECLKegkYbR

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • 灯条显示彩虹流水灯效果。
