8. 课程_06 入侵检测#

8.1. 入侵检测系统#

在这个项目中,我们将创造一个入侵检测系统。当有人开门的时候,它就会发出警报,而房屋的状态也会显示在OLED屏幕上。

8.2. 所需材料:#


  • 1 x BBC micro:bit

  • 1 x USB线

  • 1 x 扩展板

  • 1 x 碰撞传感器

  • 1 x OLED

  • 1 x 蜂鸣器

  • 2 x 母对母的跳线

温馨提示: 如果你想要以上所有这些元器件,你可以购买我们的micro:bit小小发明家套件

8.3. 目标:#


  • 了解碰撞传感器、OLED和蜂鸣器。

  • 用OLED进行创作。

  • 用碰撞传感器进行创作。

8.4. 制作过程#


步骤 1 – 元器件连接#

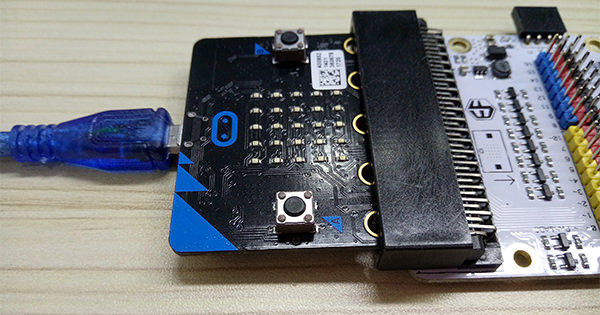

将micro:bit插入扩展板,并用USB线连接micro:bit。

../../_images/cvJnbqE.jpg

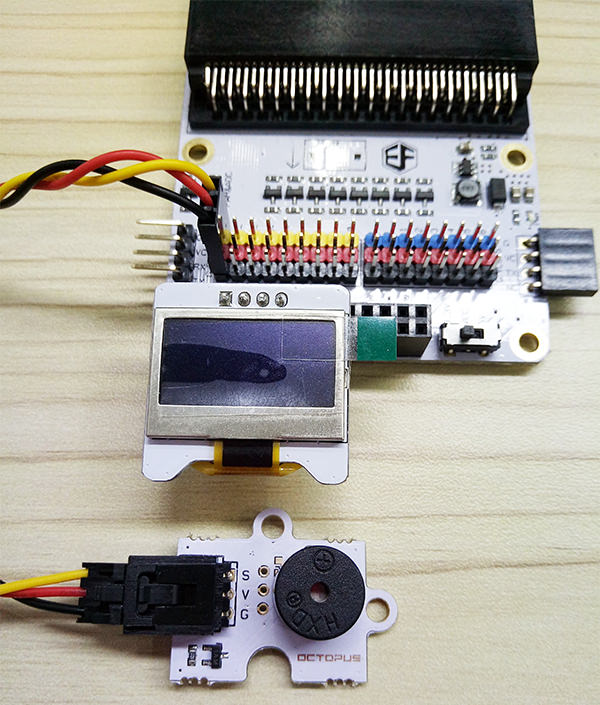

然后,用跳线将蜂鸣器连接到扩展板上的引脚P0。如下图所示,插入OLED。你可以将它插入到扩展板上3排排针孔的任意一排。

../../_images/3benydL.jpg

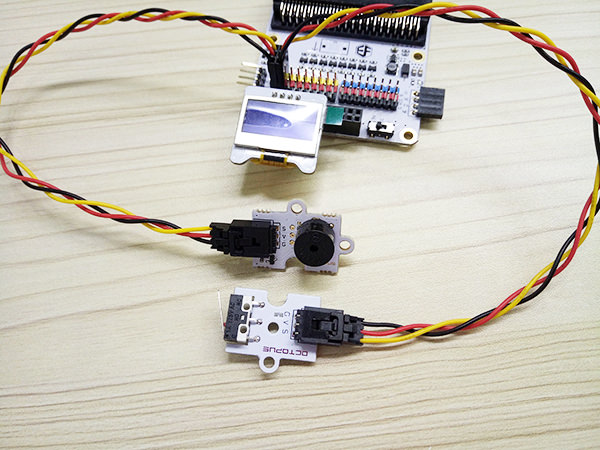

将碰撞传感器连接到扩展板上的引脚P1。确保线的颜色和扩展板上引脚的颜色一致。

../../_images/YvQkd81.jpg

步骤 2 – 编程前的准备#

我们需要添加代码库来方便我们使用准备好的元器件。点击代码抽屉中的”高级”,查看更多的代码选项,并在下拉菜单底部点击”扩展”。

../../_images/R5lx5Np.jpg

此时,将弹出一个对话框。在对话框中搜索“tinker kit”, 然后点击下载这个代码库。

../../_images/pduH11r.png

注意:如果你收到提示说一些代码库因为不兼容的问题将被删除,你可以选择根据提示操作,或者在项目文件的菜单中选择新建一个新项目。

步骤 3 – 编程#

../../_images/Tinker_Kit_case_06_01.png

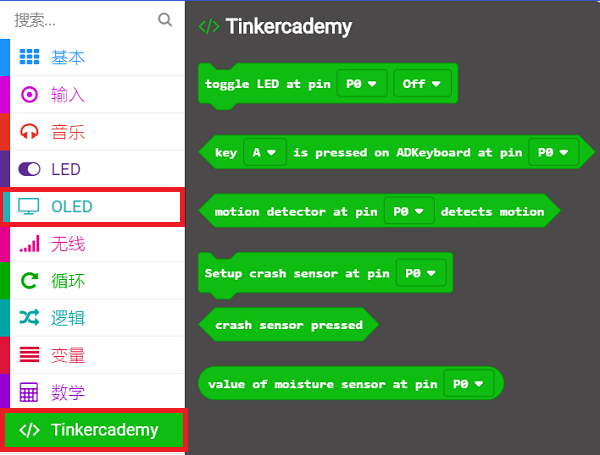

点击代码抽屉中的Tinkercademy, 找到与我们元器件相应的积木块。

../../_images/Tinker_Kit_case_06_02.png

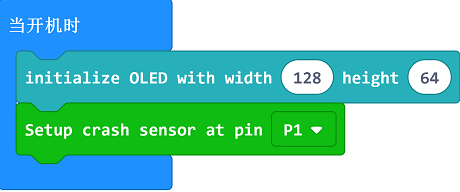

你应该在开始的时候初始化OLED。64和128分别代表了OLED的高度和宽度。并初始化碰撞传感器。

../../_images/Tinker_Kit_case_06_03.png

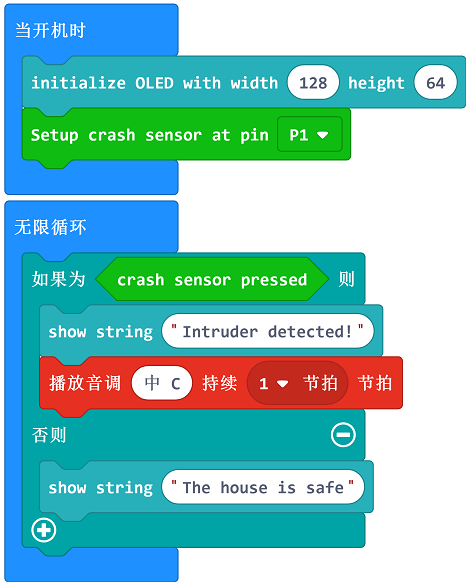

因为这里只有两个条件,所以我们只需要一个“else-if”语句。 当碰撞传感器被触发,蜂鸣器响起,OLED屏幕上将会显示“Intruder Detected”(检测到入侵)。否则,蜂鸣器不会响起,OLED屏幕上显示“The house is safe”(房屋处于安全状态)。

如果你不想自己亲手编写代码,你可以从下面这个链接直接下载程序的完整代码:

https://makecode.microbit.org/_ai5LH0M6AioX

或者,你也可以从下面这个页面下载:

步骤 4 – 成功!#

太棒啦!你已经创造出了一个入侵检测器哦!
