4. 滑条电位器电子积木

4.1. 简介


OCTOPUS电位器是一种简单的线性滑动电位器电子积木模块,可用于电阻分压器输出,HID控制面板,电子积木套件。

../../_images/04061.jpg

4.2. 特性


  • 3V电压支持micro:bit驱动

4.3. 技术规格


项目 参数
SKU EF04061
电源 3.3V~5V
变化长度 30毫米长的滑动长度
锥度 线性电阻锥度
尺寸 51mm X 13.95mm

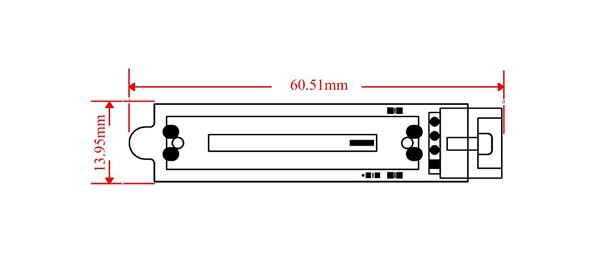

4.4. 外形与定位尺寸


../../_images/04061-2.jpg

4.5. 快速上手

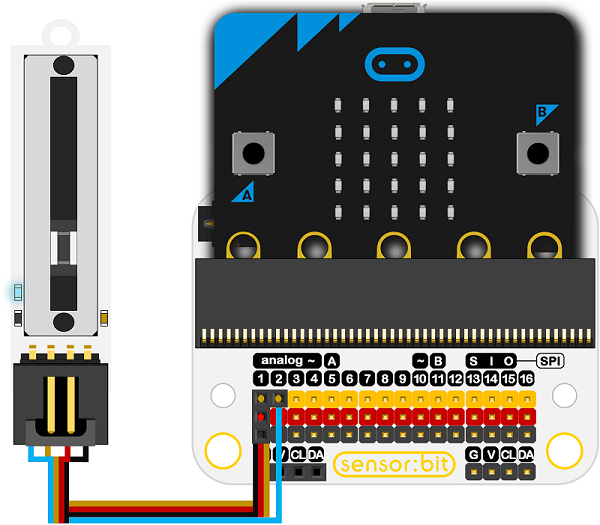

所需器材及连接示意图

  • 如图所示将out口连接扩展板的P1口,将led口连接扩展板的P2口。

以sensor:bit为例

../../_images/04061-3.png

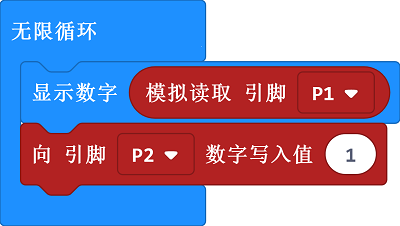

如图所示编写程序

1.使用micro:bit的点阵屏,显示读到的电位器的数值。

2.向电位器写入数值1,,将电位器上的led灯点亮

../../_images/04061-4.png

参考程序


请参考程序连接:https://makecode.microbit.org/_azRa44aXt3Kh

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果


  • 随着电位器的阻值被改变,micro:bit的点阵屏上显示出对应的0-1023区间内的阻值,

  • 同时滑动条上的led灯被点亮。
