39. 红外接收传感器#

39.1. 简介#

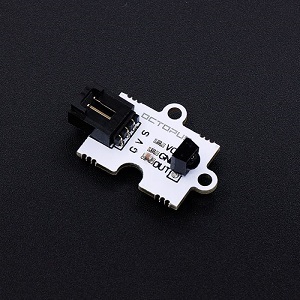

这是一种简单的红外接收传感器,主要通过HS0038红外二极管接收红外信号。HS0038对红外信号特别敏感,接收红外信号非常迅速。

../../_images/04009_01.png

39.2. 特性#


  • 三线端口设计,防止误插,易于使用。

39.3. 技术规格#


项目 参数
SKU EF04009
引脚定义 S-Sigal V-VCC G-GND
工作电压 3V
产品尺寸 38.9 x 23.5 mm

尺寸:

39.4. 外形与定位尺寸#


../../_images/04009_02.png

39.5. 快速上手#


所需器材及连接示意图#

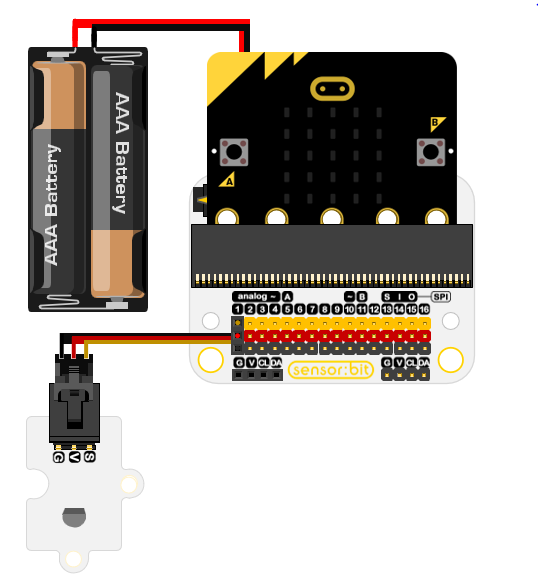

  • 如下图所示,将红外接收传感器连接到扩展板的P1端口。

以sensor:bit为例

../../_images/04009_03.png

39.6. 编程#


步骤 1#

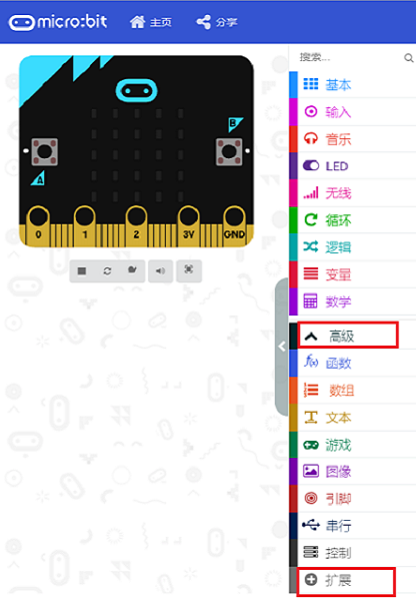

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../../_images/04009_04.png

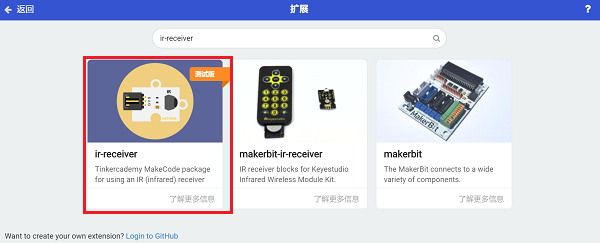

为了给红外接收传感器编程,我们需要添加一个扩展库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框,搜索”ir-receiver“,然后点击下载这个代码库。

../../_images/04009_05.png

*注意:*如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2#

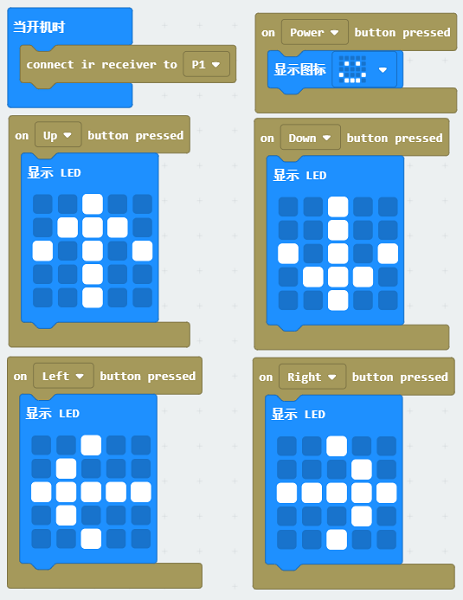

如图所示编写程序#

../../_images/04009_06.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_FUzeJvaord75

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • 按下遥控器的开关按钮,则显示笑脸,按下遥控器的四个方向键,则micro:bit主板上则显示对应的箭头图标。
