7. 课程_05 土壤湿度检测#

在这个项目中,我们将用micro:bit、蜂鸣器、OLED以及湿度传感器来制作一个植物土壤湿度检测装置。当土壤水分不足时,蜂鸣器就会响起,OLED屏幕上会显示湿度的信息。

7.1. 目标:#


    1. 认识蜂鸣器、OLED以及湿度传感器。

    1. 2.用湿度传感器进行创作。

7.2. 所需材料:#


  • 1 x BBC Micro:bit

  • 1 x USB线

  • 1 x 扩展板

  • 1 x 蜂鸣器

  • 1 x OLED

  • 1 x 湿度传感器

  • 2 x 母对母跳线

温馨提示: 如果你想要以上所有这些元器件,你可以购买我们的micro:bit小小发明家套件

7.3. 制作过程#

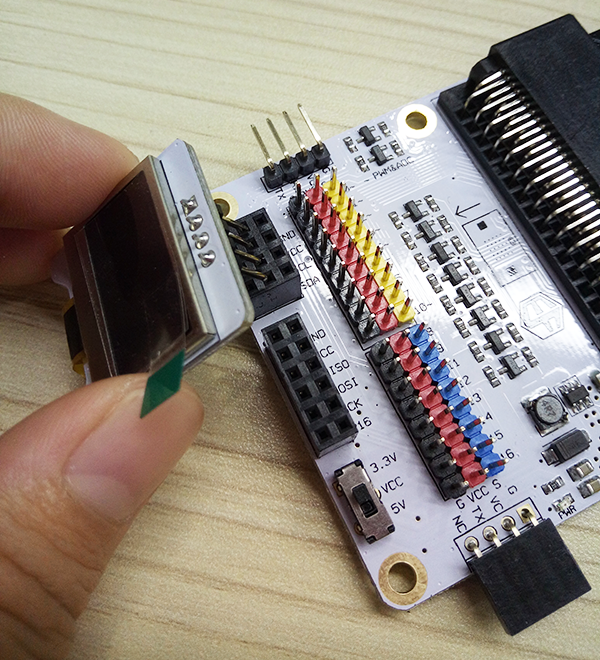

首先,将OLED插入扩展板。 你可以插入3排排针的任意一排。

../../_images/qOBV7Uf.png

蜂鸣器连接扩展板上的引脚P0,确保线的颜色和扩展板排针的颜色一致。

../../_images/ABoiMrD.jpg

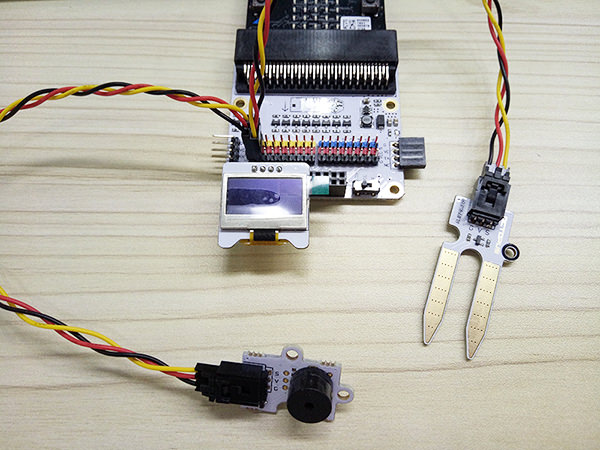

湿度传感器连接扩展板上的引脚P1。

../../_images/jgTG7i6.jpg

我们需要添加代码库来方便我们使用准备好的元器件。点击代码抽屉中的”高级”,查看更多的代码选项,并在下拉菜单底部点击”扩展”。

../../_images/R5lx5Np.jpg

此时,将弹出一个对话框。在对话框中搜索“tinker kit”, 然后点击下载这个代码库。

../../_images/pduH11r.png

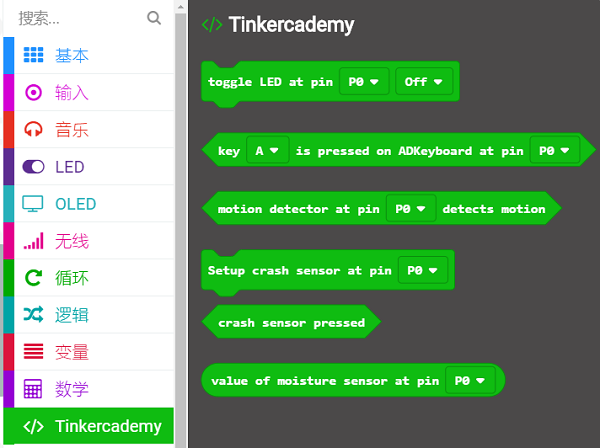

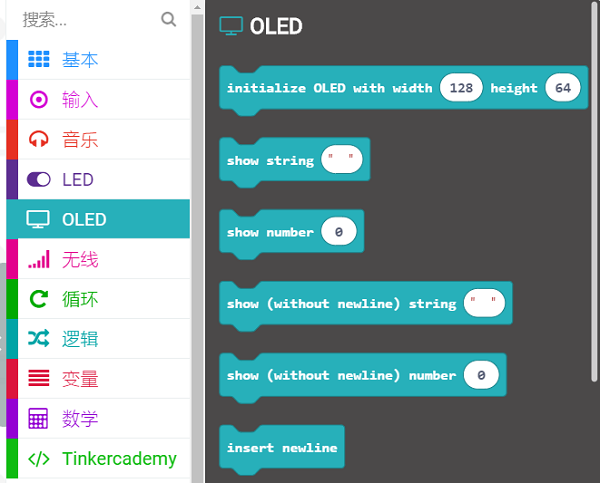

点击代码抽屉中的Tinkercademy类目,找到适合我们套件的积木块。

../../_images/Tinker_Kit_case_05_01.png ../../_images/Tinker_Kit_case_05_02.png

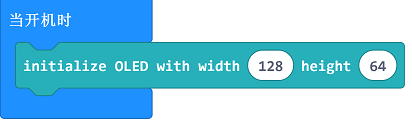

之后,用Tinkercademy类目下方的积木块来初始化OLED。

../../_images/Tinker_Kit_case_05_03.png

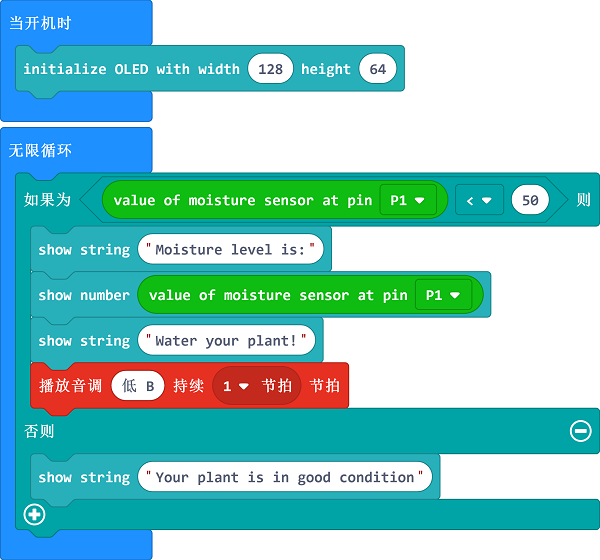

因为此处只有2个条件,所以我们只需要使用1个else-if语句。micro:bit会不断地从湿度传感器上读取数值。 当湿度小于50,这表明花盆里面的土壤水分不足。因此,蜂鸣器就会响起,OLED屏幕上就会显示“给植物浇水”。 但是当湿度大于50,蜂鸣器就不会响起,OLED屏幕上就会显示“植物状态良好”。

../../_images/Tinker_Kit_case_05_04.png

如果你不想自己亲手编写代码,你可以通过下面的这个链接直接下载程序的所有代码。

https://makecode.microbit.org/_ebkDfjaVke9o

或者,你也可以通过这个页面下载代码:

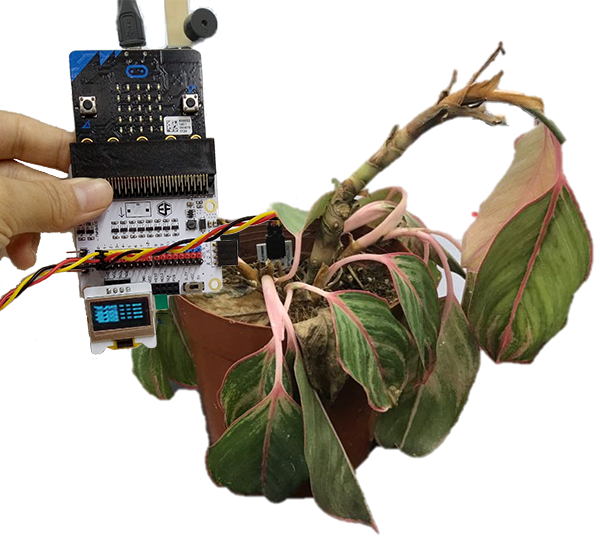

终于完成啦!你已经成功地制作出了一个植物土壤湿度检测装置哦!现在,让我们一起来看看看效果吧!

../../_images/nD0PGDe.png

将这些代码下载到micro:bit上。 然后,找到一盆绿色植物,把湿度传感器插入土壤中,看看它的湿度。当土壤水分不足时,蜂鸣器就会响起,告诉你“给你的植物浇水了!”。当土壤水分充足时,OLED屏幕上将显示水分充足,不需要给植物浇水。

是不是非常有趣呢?
