29. 模拟透明光敏电子积木

29.1. 简介

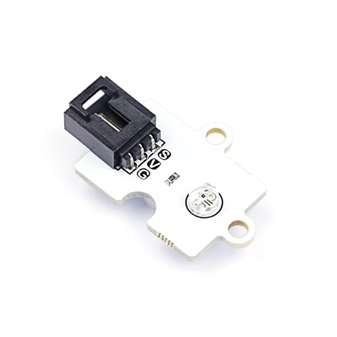

  • 模拟透明光敏是可以检测光线的传感器。它们体积小,价格低廉,功率低,使用方便,不会磨损。

../../_images/04092_01.jpg

29.2. 特性


29.3. 技术规格


项目 参数
SKU EF04092
电源需求 3V-5.5V
接口类型 模拟
引脚定义 1-Signal 2-VCC 3-GND
响应 快速响应和高灵敏度
电路 简单的驱动电路
稳定性 稳定耐用

29.4. 外形与定位尺寸


../../_images/cdNd1Kw1.png

29.5. 快速上手

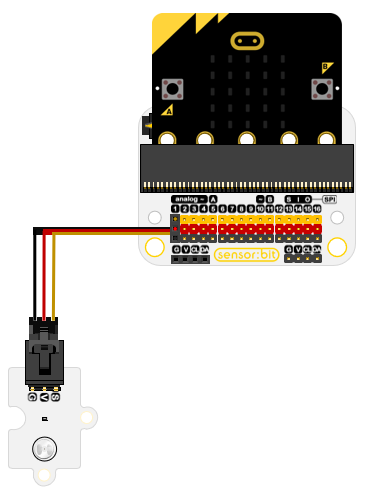

所需器材及连接示意图

  • 如图连接扩展板的P1口。

../../_images/04092_02.png

如图所示编写程序


在MakeCode的代码抽屉中点击高级,查看更多代码选项。

../../_images/04092_03.png

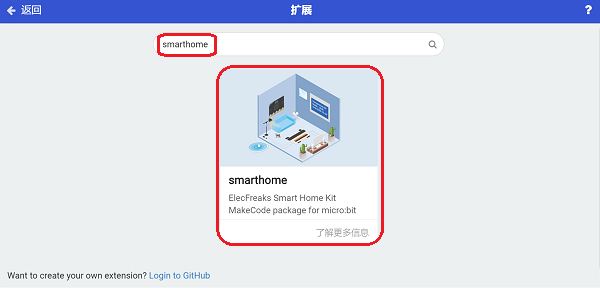

为了给智慧家居套件编程,我们需要添加一个代码库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框。搜索“smarthome”,然后点击下载这个代码库。

../../_images/04092_04.png

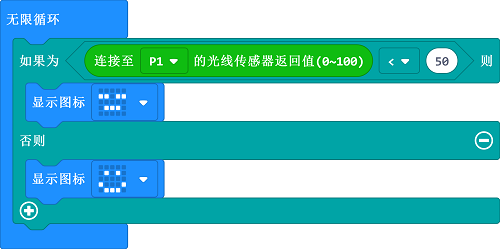

注意:如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

../../_images/04092_05.png

参考程序

请参考程序连接:https://makecode.microbit.org/_iMH0jK6quc2j

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果

  • 当光线强度小于50,显示指定图标,否则显示一个笑脸图案。

29.6. Python 编程

步骤 1

下载压缩包并解压Octopus_MicroPython-master 打开Python editor

microbitOctopus\sensor\./images/05001_07.png

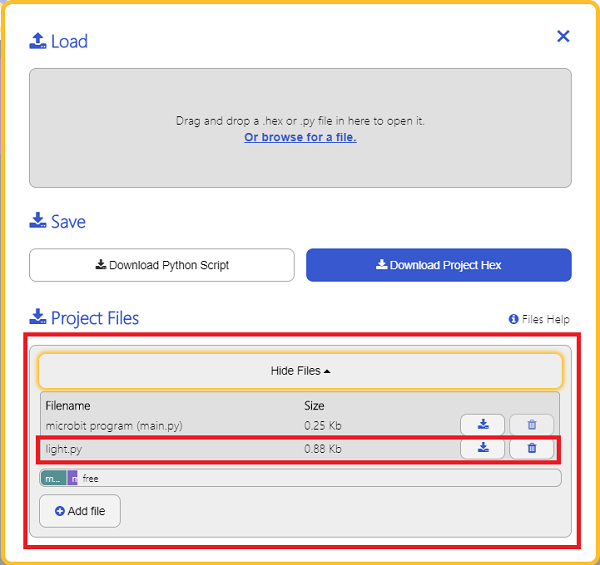

为了给光线传感器编程,我们需要添加light.py。点击Load/Save,然后点击Show Files(1)下拉菜单,再点击Add file在本地找到下载并解压完成的Octopus_MicroPython-master文件夹,从中选择light.py添加进来。

../../_images/05001_082.png ../../_images/05001_092.png ../../_images/04092_10.png

步骤 2

参考程序

from microbit import *
from light import *

s = LIGHT(pin1)
while True:
    display.scroll(s.get_lightlevel())

结果

  • 在micro:bit的LED矩阵上显示光线传感器的返回值。
