15. 课程_13 micro:bit小车#

一起来动动手制作一个属于你的micro:bit自驱车吧! (说明:这只是小车自己驱动就和一块石头自己从山顶滚下来一样 。)

15.1. 制作目标#


1.学习Micro:bit、扩展板以及舵机的使用; 2.认识舵机以及如何搭配micro:bit、扩展板和Makecode一起使用; 3.了解这个神奇的小车是如何制作出来的。

备注: 此项目使用了一些Tinker Kit里面没有的元器件。 (请继续关注我们官网的小车套件的更新吧!)

15.2. Materials#


  • 1 x BBC micro:bit

  • 1 x USB线

  • 1 x 电池盒

  • 2 x AA电池

  • 1 x 扩展板

  • 2 x 舵机

  • 1 x 亚克力车身

  • 2 x 车轮

  • 1 x 毛毡垫

  • 胶布

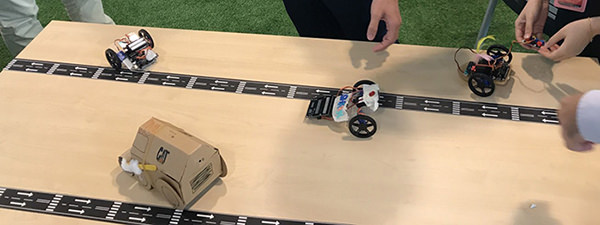

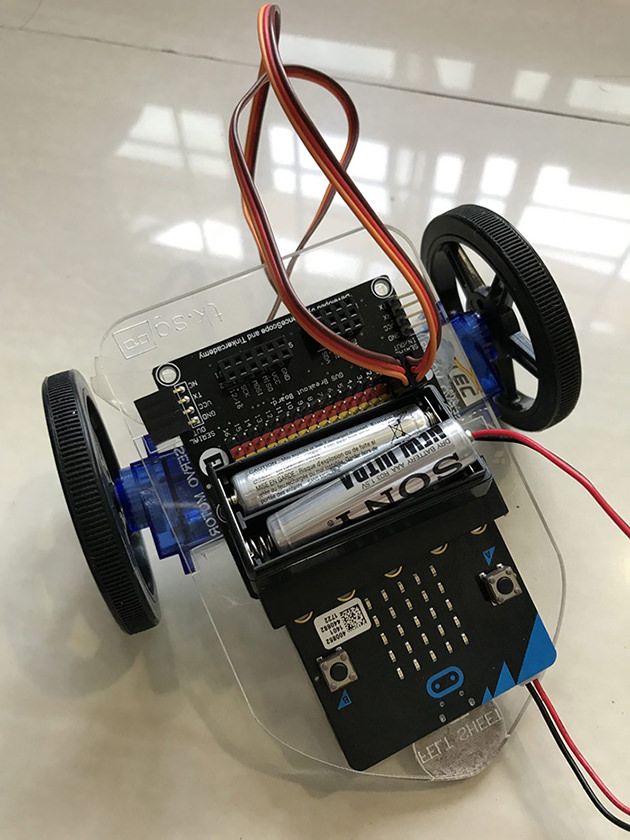

../../_images/adwP5Zd.jpg ../../_images/vAquseh.jpg

温馨提示: 如果你想要以上所有这些元器件,你可以购买我们的micro:bit小小发明家套件

15.3. 制作过程#


步骤 1#

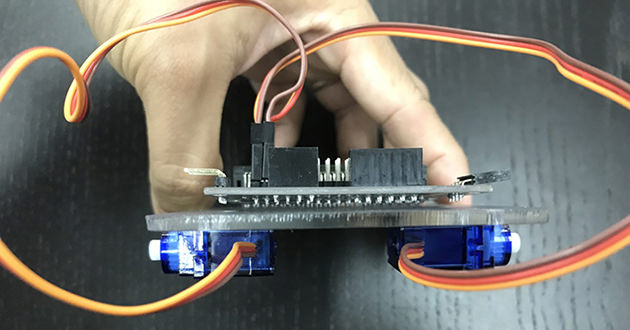

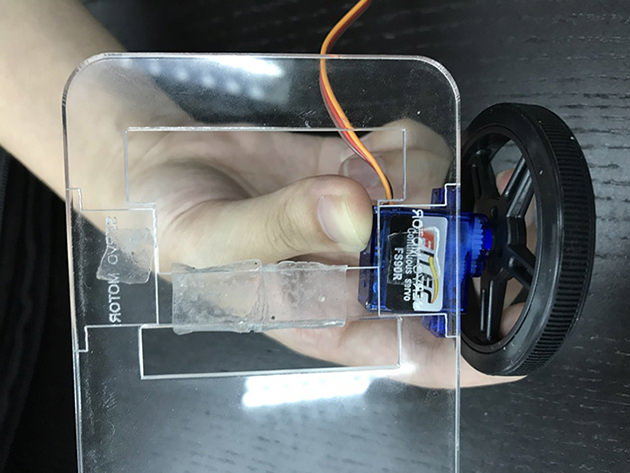

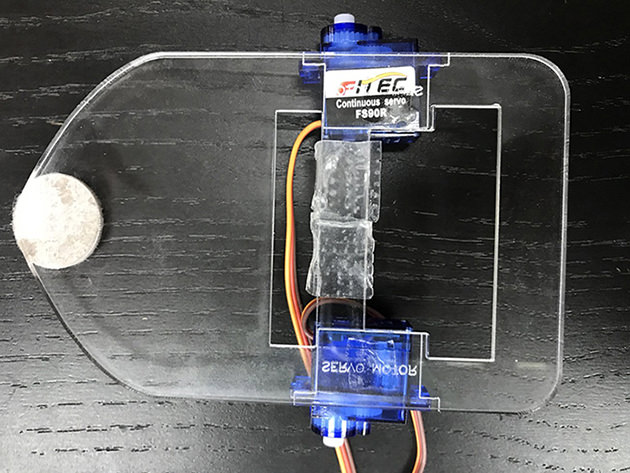

如图所示,将你的小车的各个部件组装好。
如果你使用的是我们的小车套件,请按照车身上的标签正确插入各个部件,并用胶布固定住。
将舵机连接至扩展板上的引脚P0和P1.
注意普通舵机的线的颜色并不一定和扩展板上的黄、红、黑颜色一致。将橙色的舵机线插入黄色的引脚,棕色的线插入黑色的引脚。

../../_images/ip1yXX6.jpg ../../_images/GW3ty3N.jpg ../../_images/YgZeCEN.jpg ../../_images/raPJYlm.jpg

步骤 2#

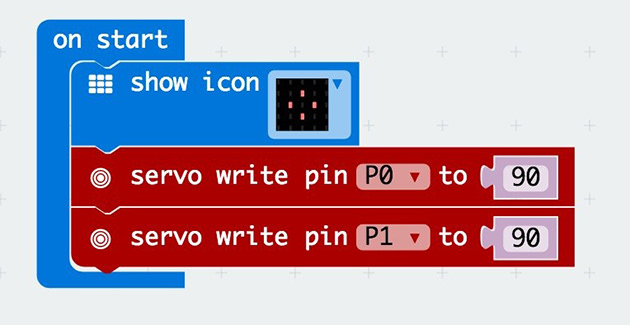

将显示的积木块添加至On Start积木块。
为什么要这么做呢?因为在启动的时候,我们需要把舵机调整成固定角度。
在MakeCode里面的舵机积木块(红色)取0到180的值。你可以在Advanced下面的pins里面找到舵机的积木块。
我们使用的360舵机,如果取值90,则刚好转动至中间。 换句话说,我们这时正在告诉舵机“保持不动”。
我们将代码下载到micro:bit时会显示一个图像,通知你代码已经下载完成了。

步骤 3#

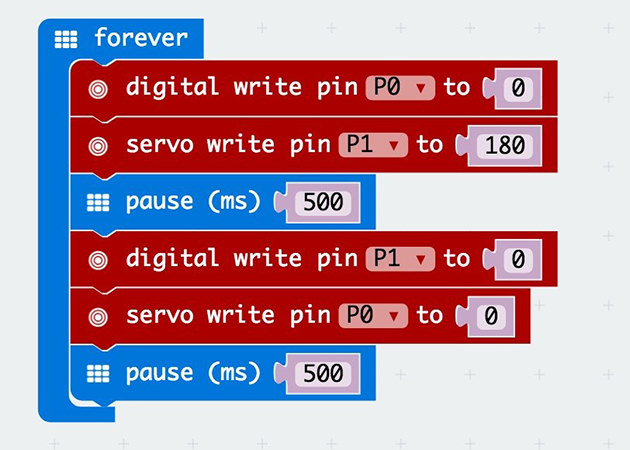

现在让车轮动起来吧!添加右侧Foever积木块中显示的代码。
你在Advanced项下的pins里面还可以找到Digital Write Pin to 0 这个积木块。
这里会发生什么呢?我们正在让舵机顺时针旋转180度,并且让另外一个舵机停止转动。 然后,短暂停顿之后,我们让前面的舵机停止转动,并且让后面的舵机逆时针旋转0度。记住,90度是前进!
为什么我们需要让一个舵机在某个时间停止转动呢?这是因为电池供电要求,micro:bit一次只能驱动一个电机。如果你有兴趣的话,你可以用一个直流电机和一个外接电源试试看。或者你也可以给我们来信获取更多解决方案!
检查舵机的旋转方向,确保舵机的转动方向都是正确的。通过切换0和180的值,你就可以改变电机的前进方向。

../../_images/iy5uy4V.jpg

如果你不想自己亲手编写代码,你可以通过下面这个链接直接下载程序的完整代码:

https://makecode.microbit.org/_Ef87EJAepcve

或者,你也可以从下面这个页面下载:

成功!#

当你准备让你的小车跑起来的时候,把电池装上,然后你的小车就能跑起来了。此外,你也可以添加一些工艺材料,改变小车的空气动力属性,让你的小车更加个性化!为了进一步扩展,你也可以连接ADKeypad来手动控制电机,而不是让小车自动跑起来。

15.4. 常见问题#
