2. 5V传感器扩展板(octopus:bit)#

2.1. 简介#

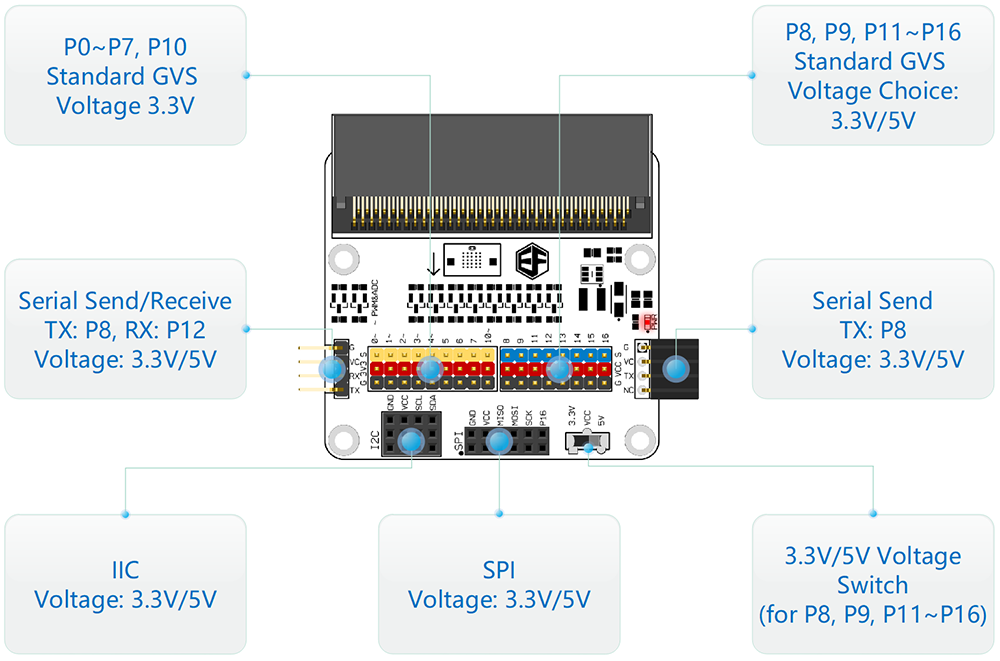

ELECFREAKS Octopus:bit是一款micro:bit的扩展板。它扩展出了micro:bit的GPIO口、串口、IIC接口、SPI接口。它最大的特点是可对部分GPIO口的工作电压进行电平转换,使micro:bit能适配5V的传感器。

../../_images/wcgxnG01.png

2.2. 包装清单#


1 x ELECFREAKS Octopus:bit

2.3. 硬件#


特点#

  • 输入电压3.3V(通过micro:bit边缘连接器供电)

  • 扩展了从P0至P16的PGIO口。

  • 每个I/O口下方都有VCC与GND的排针,并且用不同的颜色区分开来,用你可以很方便的连接你的扩展模块,该针脚的排布与章鱼系列完全兼容。

  • 具备升压模块,P8、P9、P11~P16的工作电平可通过电平转换开关在3.3V与5V之间切换。

  • 引出了串口、I2C接口与SPI接口,其中,I2C接口可以接3路I2C设备,SPI接口可以接两路SPI设备。

  • 两块扩展板之间可直接对接进行串口通信。

2.4. 应用#


适用于所有需要使用micro:bit GPIO的场景,如编程教育、制作智能设备等。

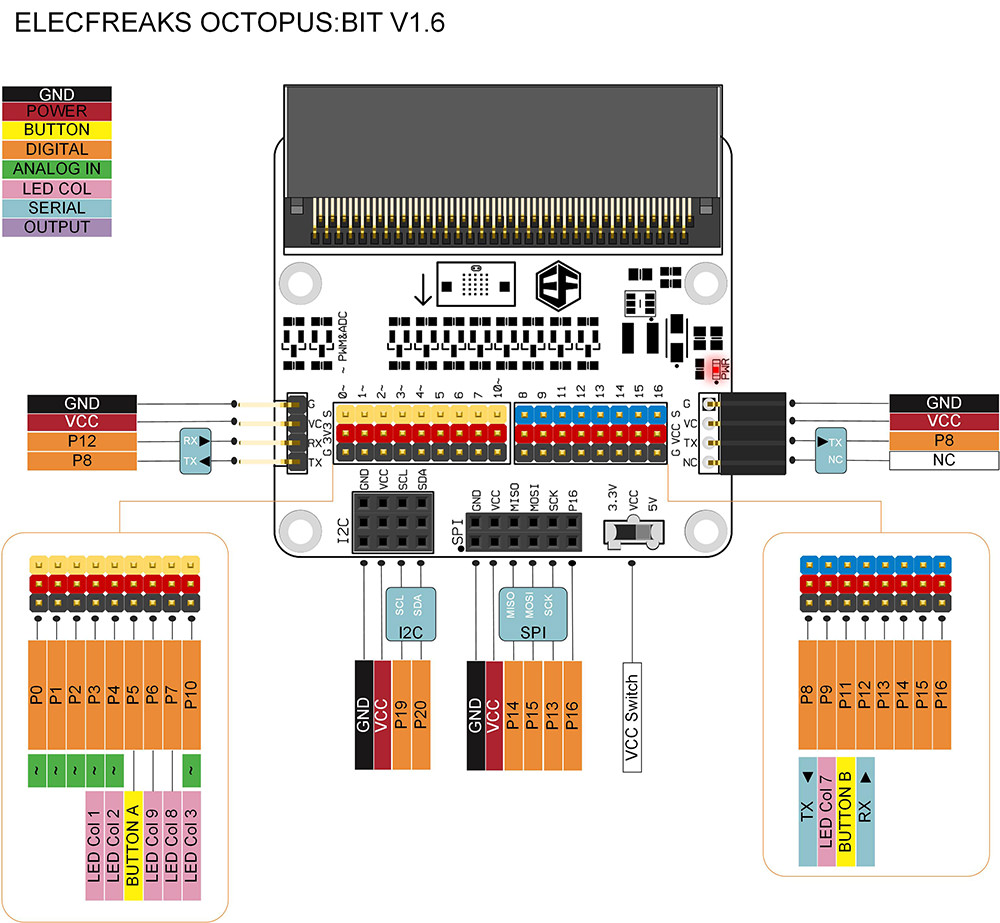

2.5. 引脚接口框图#


../../_images/wCWdoag1.jpg

2.6. 部分引脚接口详细介绍#

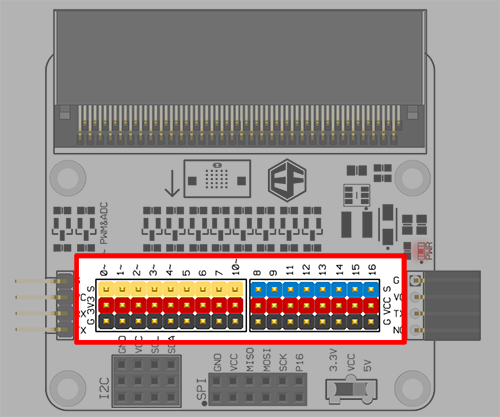

标准GVS接口#

../../_images/gk3dN4E1.png

标准GVS接口,其中黄色部分(P0~P7, P10)工作电压为3.3V,蓝色部分(P8, P9, P11~P16)工作电压可通过电平转换开关在3.3V与5V之间切换。 每个I/O口下方都有VCC与GND的排针,并且用不同的颜色区分开来,用你可以很方便的连接你的扩展模块,该针脚的排布与章鱼系列完全兼容。

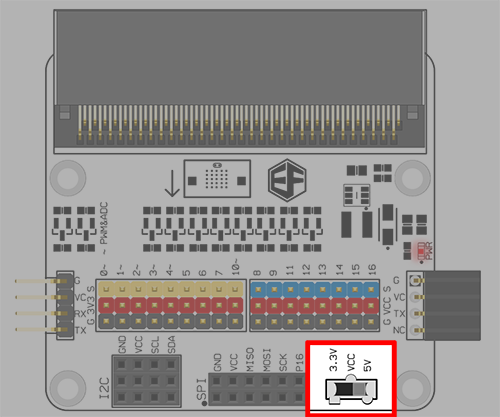

电平转换开关#

../../_images/JoxT6k21.png

该开关可对蓝色部分IO口(P8, P9, P11~P16)的工作电平进行3.3V/5V切换。

该开关的作用范围如下图所示: ../../_images/GHPffMl1.png

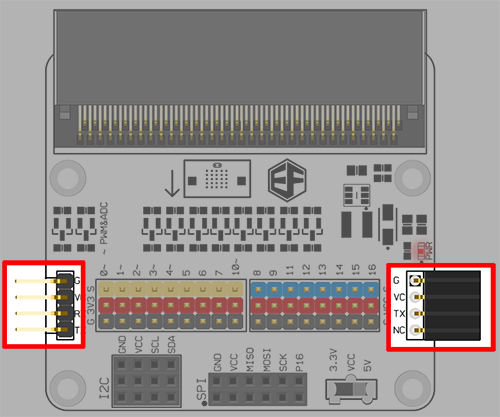

串口#

../../_images/8aVYsja1.png

串口的工作电压可通过电平转换开关进行3.3V/5V切换。 TX连接在P8,RX连接在P12,左边排针的部分为输入输出双向串口,右边排母为单向输出串口 注意 要使用该串口,请先按照如下程序初始化串口:

../../_images/1gnuYd51.png

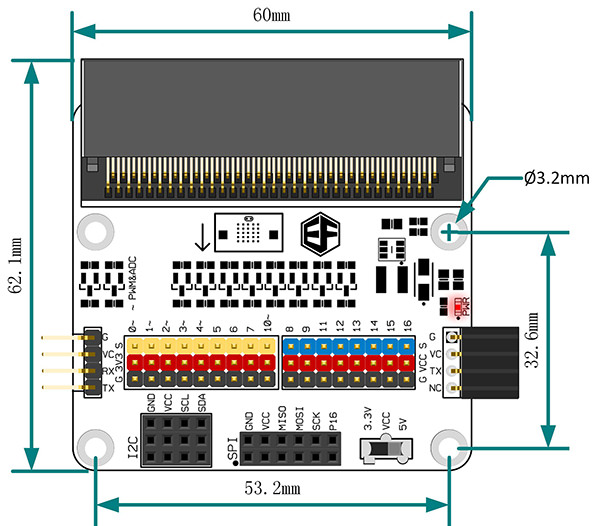

2.7. 外形与安装定位尺寸#


../../_images/ZYrWREG1.jpg

2.8. 软件#


2.9. 示例1 播放音乐#

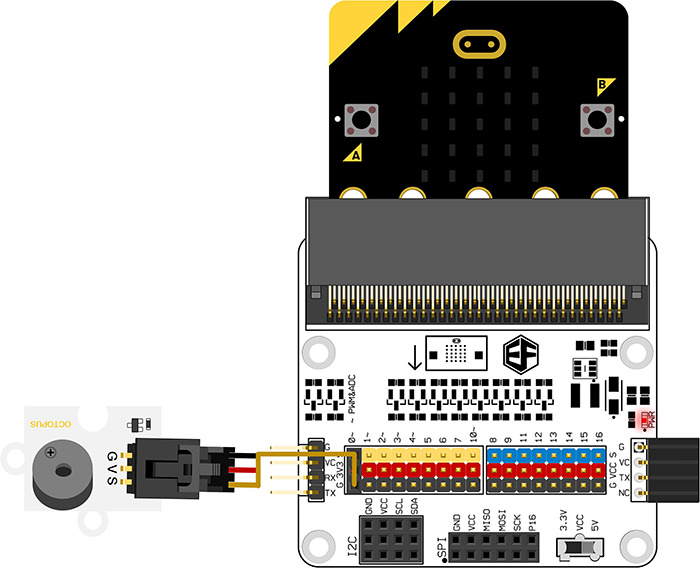

硬件连接#

将无源蜂鸣器模块连接至PO口。

../../_images/Zc6ChwR1.jpg

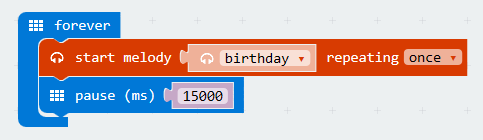

示例代码#

../../_images/0MBprkk1.png

代码连接:https://makecode.microbit.org/_fAmC3WERHdR2

下载完程序后,蜂鸣器将循环播放生日快乐歌。
