3. 3V传感器扩展板(sensor:bit)#

3.1. 简介#


sensor:bit是一款基于micro:bit的扩展板,它扩展了micro:bit上所有可用的IO口,以GVS形式引出,通过它能扩展各种3V的电子积木模块,如LED灯、光敏、舵机等。并且板载了蜂鸣器和耳机接口,不仅能够播放外音还能够插上耳机听音乐。

3.2. 购买链接#

3V传感器扩展板(sensor:bit)

3.3. 特性#


  • 以GVS端子形式扩展出大部分IO口。

  • 单独引出IIC接口,能直接插入OLED、BME280等IIC器件。

  • 集成蜂鸣器和耳机接口。

  • 支持乐高接口。

  • 丝印标识出每个IO口的特性。

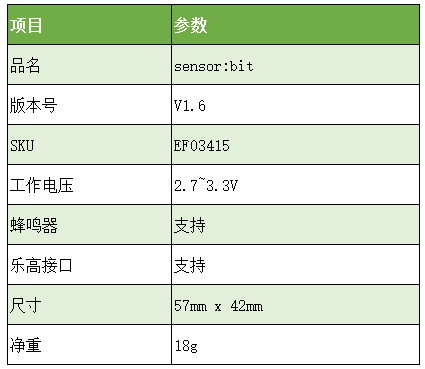

3.4. 参数#

../_images/0gP51cc.png

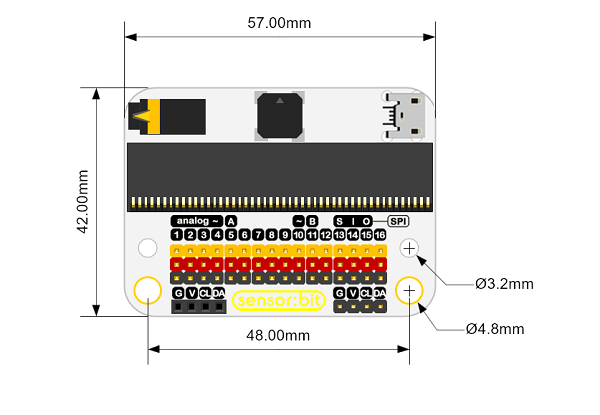

外型与定位尺寸#

../_images/gB0wNrj.png

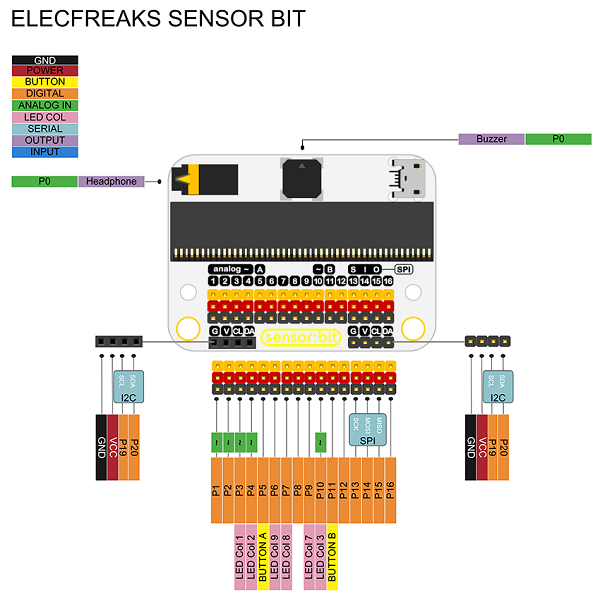

3.5. 引脚接口框图#

../_images/GyigPRt.png

3.6. 主要功能模块介绍#

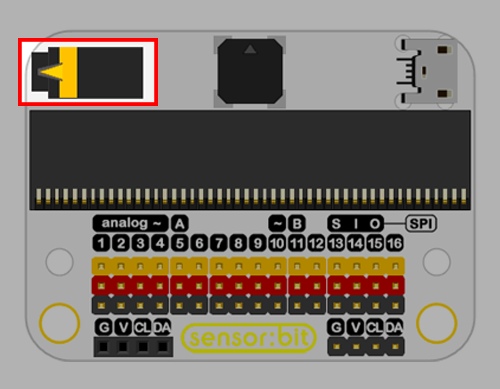

耳机插座#

../_images/0iA1JlU.png

耳机通过P0口控制,插入耳机时,蜂鸣器自动断开。

蜂鸣器#

../_images/TyBn9U6.png

蜂鸣器通过P0口控制,插入耳机时,蜂鸣器自动断开。

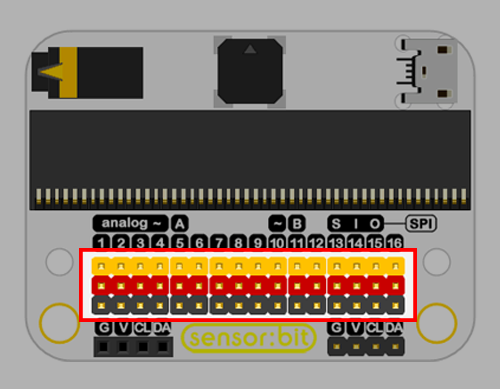

16路标准GVS接口#

../_images/lu64mbc.png

这是16路GVS标准接口,可扩展3v的电子积木模块。

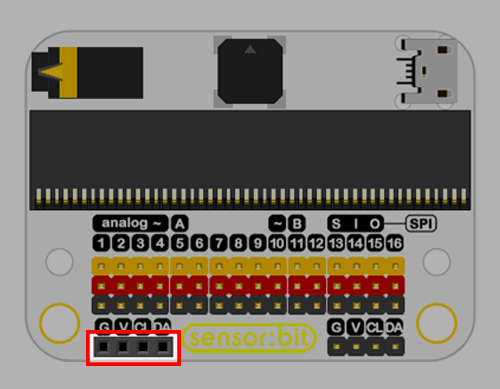

I2C接口#

../_images/AzBhRRS.png

这是一组I2C接口排母接口,可直接接入OLED模块。

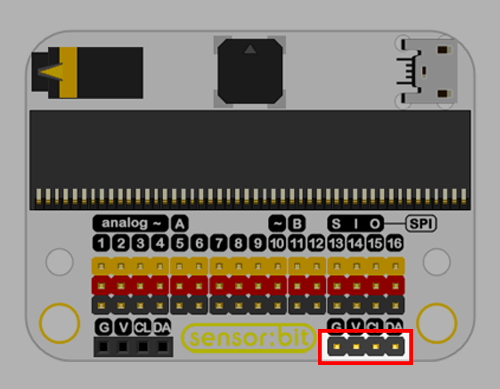

../_images/VEl3AeH.png

这是一组I2C接口排针接口。

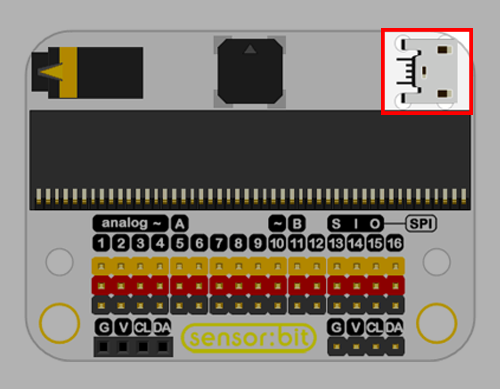

USB电源接口#

../_images/sensor_bit_01.png

这是USB电源接口,可以通过USB进行供电。

3.7. 快速上手#


硬件连接#

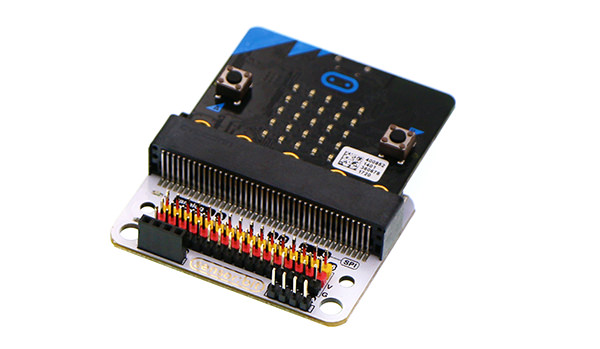

将micro:bit主板插入sensor:bit主板。 ../_images/WLLJgP2.jpg

软件编程#

打开makecode,编写程序让蜂鸣器播放音乐。 程序代码链接:https://makecode.microbit.org/_3At2iE5Ue3XK

你也能通过下列窗口直接下载代码

结果#

按下按钮A时,蜂鸣器播放音乐,插上耳机时可以通过耳机听到音乐,同时蜂鸣器会停止播放音乐。
