7. OLED显示屏#

7.1. 简介#

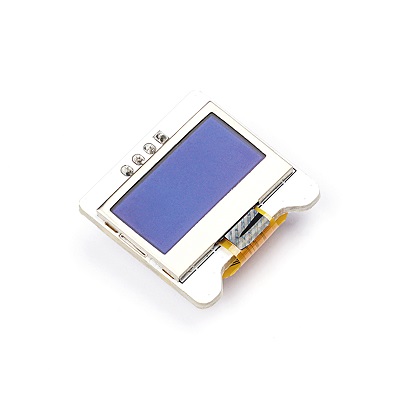

  • 这是一款OLED显示屏,用于打印在屏幕想要显示的数据信息(不支持显示中文)。

../../_images/Xa4wAJ3.jpg

7.2. 特性#


  • 这个显示器是迷你型的oled显示器,直径只有1英寸,借助OLED显示屏的高对比度达到极高的清晰度。

  • 该显示器由128x64个白色OLED像素组成,每个像素由控制器芯片打开或关闭。

  • 显示器很小巧,OLED显示器的高对比度提供了它极强的可读性。 该显示器由128×64个单独的白色OLED像素构成,每个像素由控制器芯片打开或关闭。

  • 显示器是一款无需背光自发光的模块。这降低了运行OLED所需的功率,这也是显示器具有如此高对比度的原因;我们真的很喜欢这款微型显示器的清晰度!

  • 设计时板载了稳压器和内置升压转换器完全支持5V供电。直接连接到3V或5V微控制器比以往任何时候都更容易,而无需任何类型的电平转换器!

7.3. 技术规格#


项目 参数
SKU EF03155
OLED自发光 无背光
屏幕尺寸 0.96
分辨率 128×64
颜色 蓝色
通讯方式 IIC
功耗 超低功耗
工作温度 -20-70℃
工作电压 3.3-5V
模块尺寸 27mm * 28mm

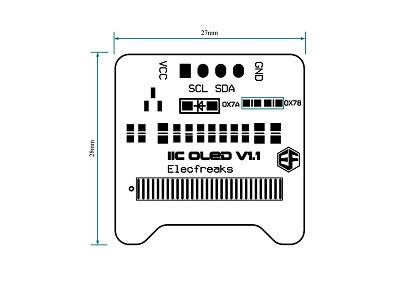

7.4. 外形与定位尺寸#


../../_images/0C9CgFF.jpg

7.5. 快速上手#

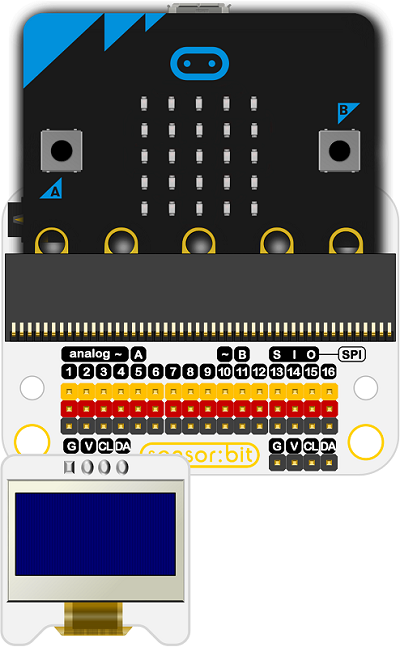

连接示意图#

  • CL引脚连接CL;SA引脚连接DA;V引脚连接V;G引脚连接G

以sensor:bit为例

../../_images/JnrQKL9.png

添加Package#

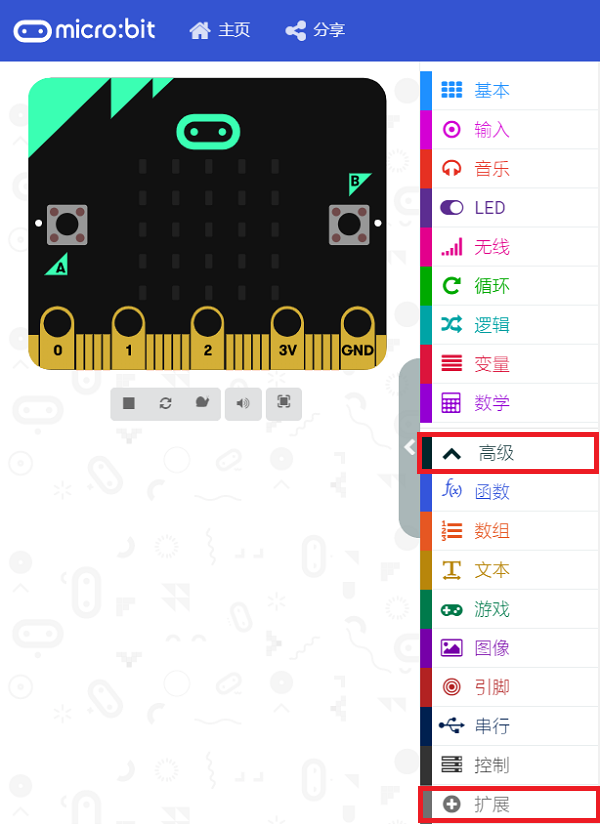

  • 在MakeCode的代码抽屉中点击Advanced,查看更多代码选项。

../../_images/03155_01.png

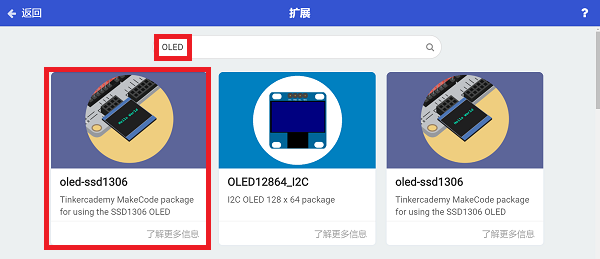

  • 点击“Extensions”,在弹出的对话框中搜索“oled”,下载oled-ssd1306代码库。

../../_images/03155_02.png

../../_images/03155_03.png

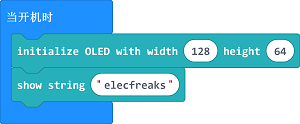

如图所示编写程序#

  • 初始化OLED屏幕为64*128像素。

  • 显示一行字符:“elecfreaks”

../../_images/03155_04.png

参考程序#


请参考程序连接:https://makecode.microbit.org/_D9AVPTPEigh9

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

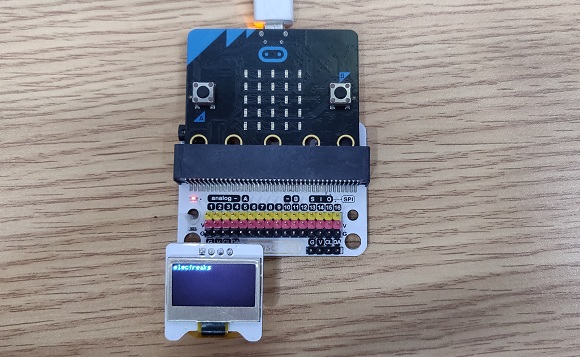

  • 显示器上显示了一个elecfreaks的字样。

../../_images/2ThINGK.jpg

7.6. Python 编程#

步骤 1#

下载压缩包并解压Octopus_MicroPython-master 打开Python editor

../../_images/05001_072.png

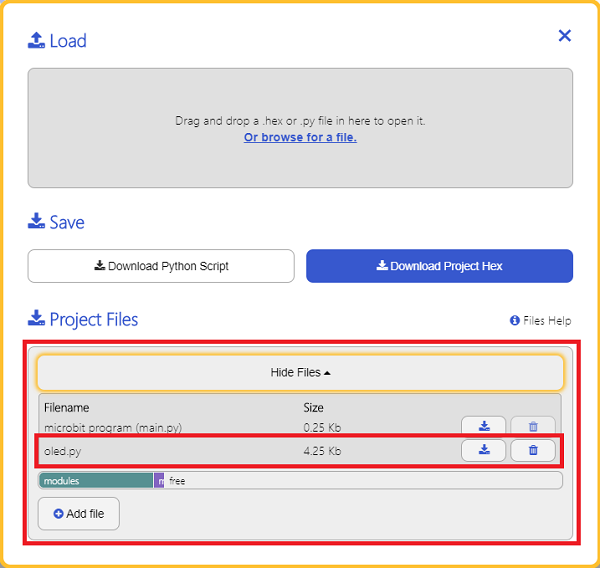

为了给OLED编程,我们需要添加oled.py。点击Load/Save,然后点击Show Files(1)下拉菜单,再点击Add file在本地找到下载并解压完成的Octopus_MicroPython-master文件夹,从中选择oled.py添加进来。

../../_images/05001_081.png ../../_images/05001_091.png ../../_images/03155_10.png

步骤 2#

参考程序#

from microbit import *
from oled import *

display = OLED1306()
display.set_text(0, 0, "hello")

结果#

  • OLED显示屏显示hello。

7.7. 相关案例#


7.8. 技术文档#


Datasheet
