6. 案例04:贴纸展示盒#

6.1. 目的#


  • 制作一个贴纸展示盒。

6.2. 使用材料#


  • 1 x 舵机

  • 1 x 瓦楞纸板

  • 1 x 溶胶枪

  • 1 x 剪刀

  • 1 x 手工刀

  • 1 x 碰撞传感器

  • 1 x 电池盒

  • 1 x basic kit主板

6.3. 背景知识#


什么是贴纸展示盒#

  • 想要别出心裁的展示你喜爱的贴纸么?那就做一个贴纸展示柜吧!

贴纸展示盒原理#

  • 使用micro:bit 通过basic kit扩展板,接收碰撞检测模块的信号,当接收到信号,控制舵机转动,打开展示柜的门,未接收到信号则保持不变。

6.4. 结构场景搭建#

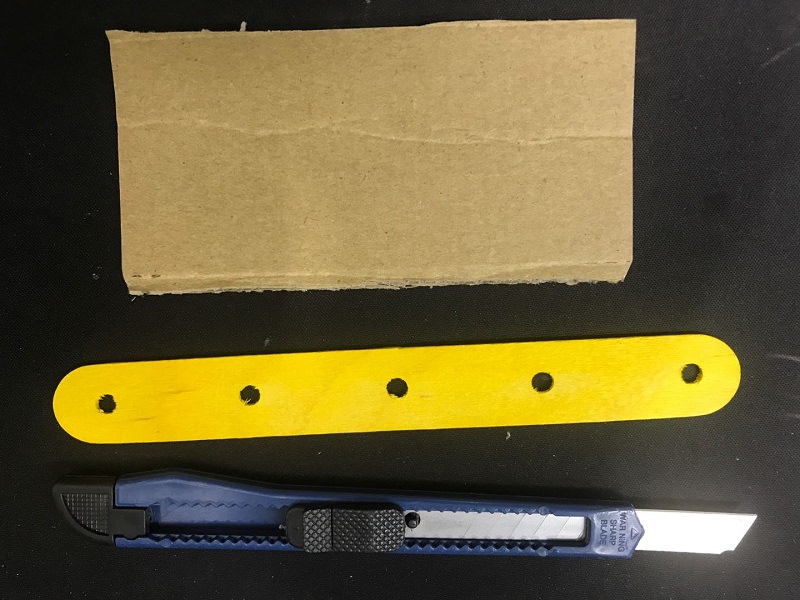

准备一把美工刀,溶胶枪,剪刀和一些瓦楞纸板。

../../_images/PuJE7uj.jpg

../../_images/OsrstYv.jpg

../../_images/t6A0IwP.jpg

搭建成如图样式:

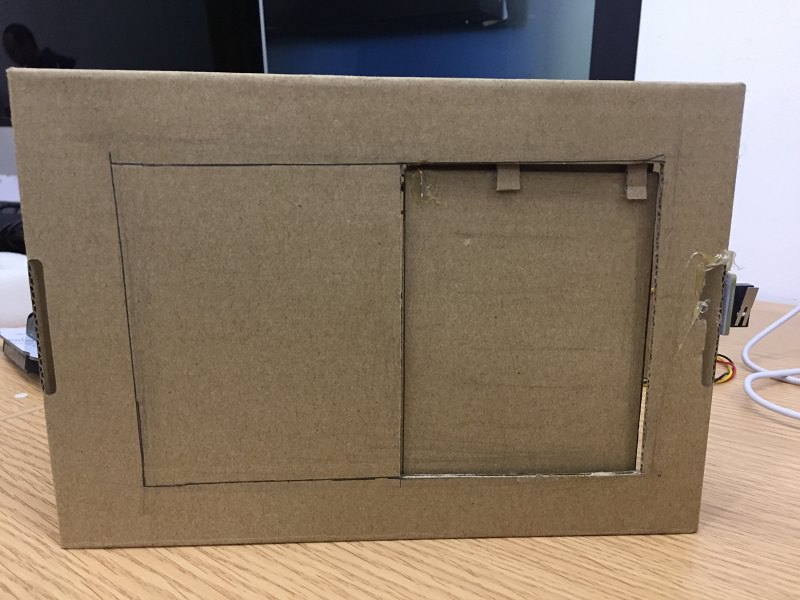

正面:

../../_images/lNqGReU.jpg

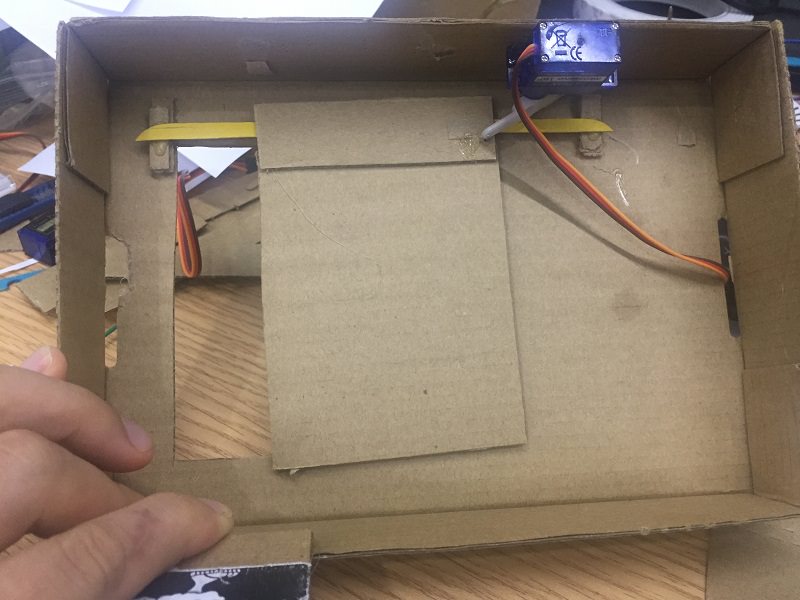

背面:

../../_images/CFhFVSw.jpg

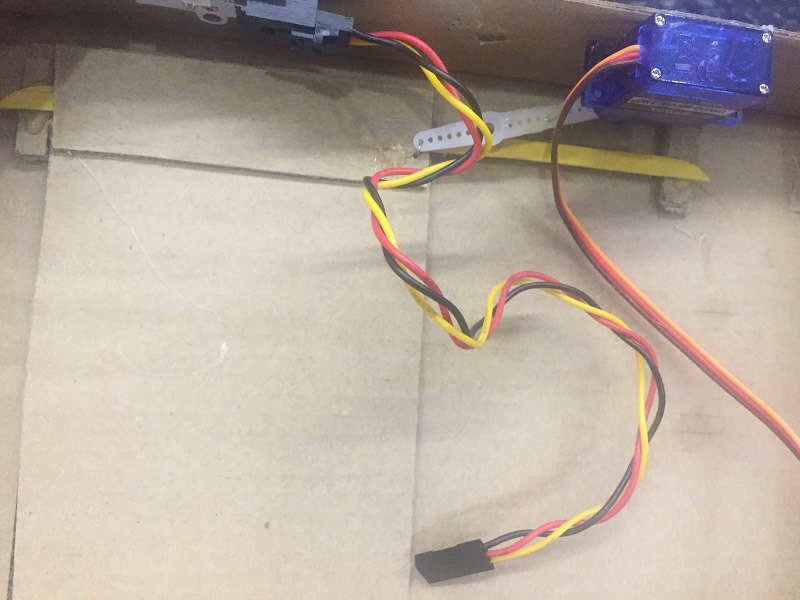

将元器件按如图摆放黏贴。

../../_images/Ht61Ezt.jpg

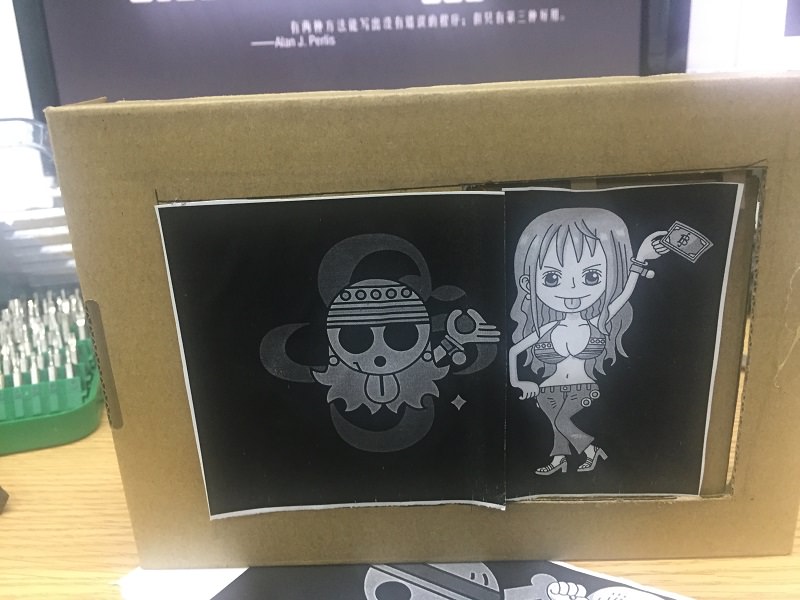

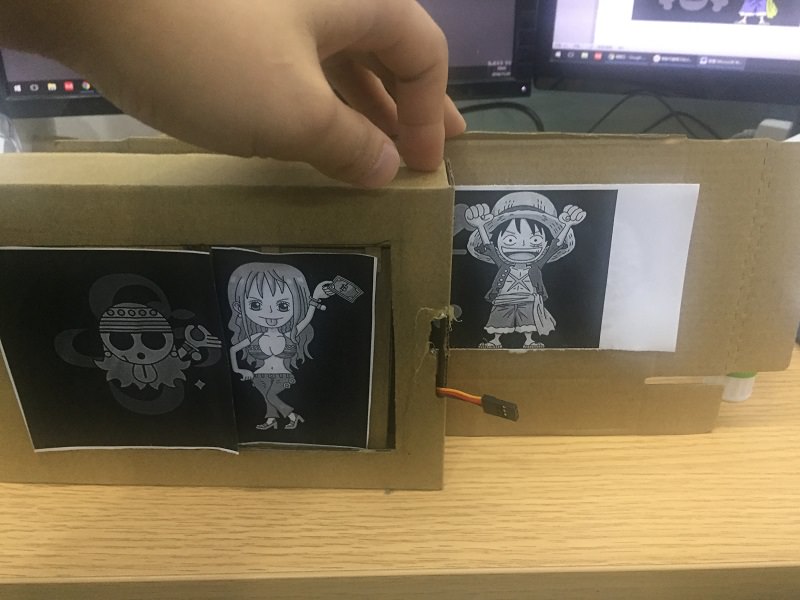

准备好要粘贴的图纸,将要粘贴的图纸粘贴在相应位置。

../../_images/x9URpgH.jpg

../../_images/qWBA3jV.jpg

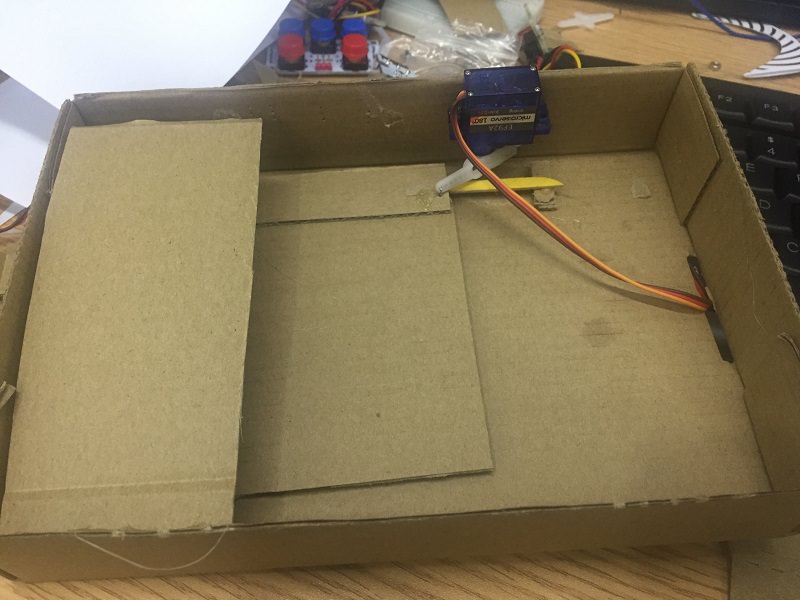

背面将图纸贴在相应位置,将线从另一边穿出去。

../../_images/8qVyDfP.jpg

6.5. 硬件连接图#

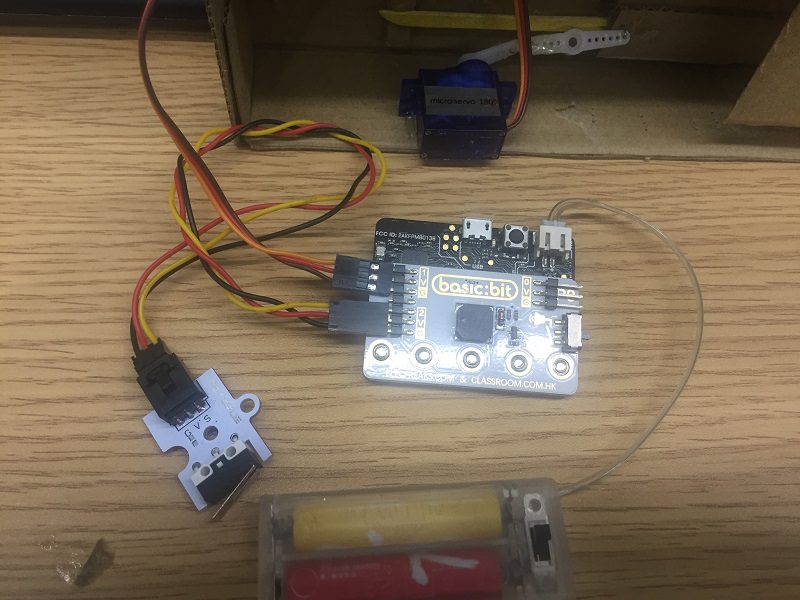

  • 将舵机连接在P1口,将碰撞传感器连接在P2口,将连接好的micro:bit和bisic:bit连上电池盒,如下。

../../_images/ENM9JdP.jpg

6.6. 软件#


微软makecode

6.7. 编程#


步骤 1#

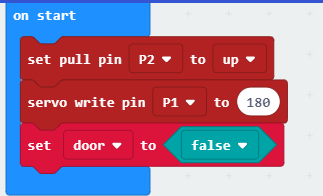

在初始化积木块中,将P2电位拉高,保证信号稳定,然后将舵机值设置为180,即贴纸板为静止状态;

设置一个door变量,初值为false,用来保存贴纸板的状态。

../../_images/OR3keAM.png

步骤 2#

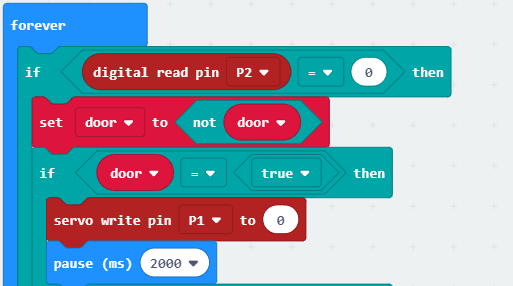

在forever循环中,拖入if判断语句,判断P2口的值是否等于0时,即触碰开关是否被按下;

当P2值等于0时,即触碰开关被按下时,将控制门开关状态的变量DOOR取反,即如果为开门(true)即设置为关门(false),反之亦然。

在这之后再拖入一个if判断语句,判断控制们开关变量door的值,即判断门的开关状态,如果door值为真,则将门(即贴纸板)移动(将P1值设为0)。

../../_images/9vPoaNI.png

步骤 3#

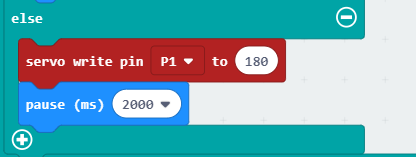

当P2值不等于0时,即触碰开关未被按下,门(即贴纸板)变为关门状态(将P1值设为180)。

../../_images/DDbGunP.png

程序#

请参考程序连接:https://makecode.microbit.org/_A9M08Ea380yu

你也可以通过以下网页直接下载程序。

---

6.8. 结论#

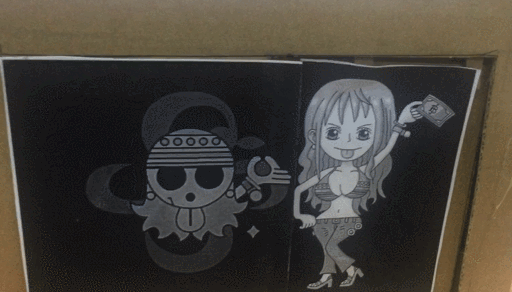

当你按下触碰按钮,贴纸展板会移动展示。

../../_images/ZqjLRFB.gif

6.9. 思考#


如何向小伙伴展示更多你心仪的贴纸呢?
