6. 倾斜开关电子积木#

6.1. 简介#

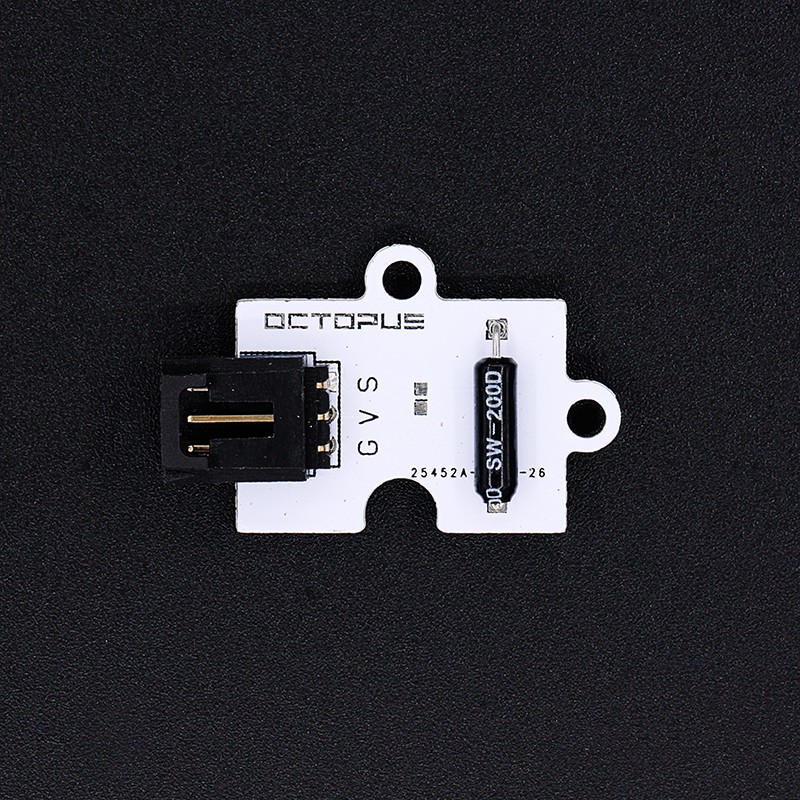

  • 该倾斜度传感器是一种基于倾斜开关的传感器,用于测量物体是否水平。 ../../_images/PkfGPNo.jpg

6.2. 特性#


  • 三线端口防止错误插拔,易于使用。

  • 3V电压支持micro:bit驱动。

6.3. 技术规格#


项目 参数
SKU EF04001
工作电压 DC 3.0V
电源需求 3v-5v
接口类型 数字
引脚定义 1-Signal 2-VCC 3-GND
响应 快速响应和高灵敏度
电路 简单的驱动电路
稳定性 稳定耐用

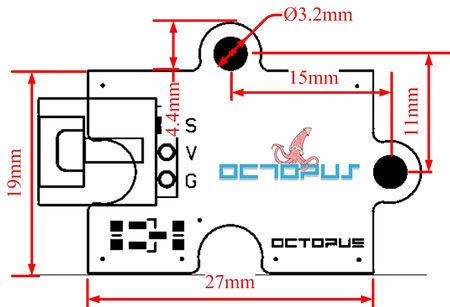

6.4. 外形与定位尺寸#


../../_images/MOM6IH7.jpg

6.5. 快速上手#

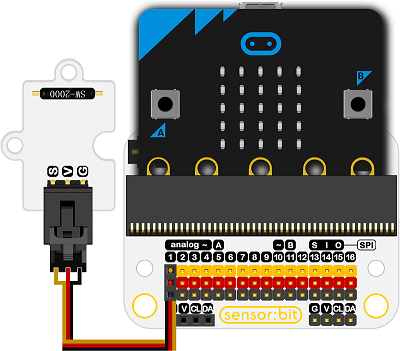

连接示意图#

  • 如图连接扩展板的P1口。

以sensor:bit为例

../../_images/z0jNU2D.png

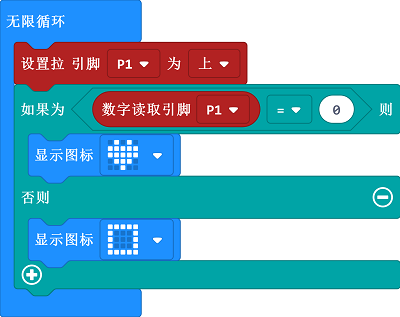

如图编写程序代码#

  • 将P1口拉高以初始化模块。

  • 当物体水平时返回值为0,数字读取引脚为0时,显示一颗心。

  • 否则显示一个方框。

../../_images/04001_03.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_WMwRtRXFe2tw

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • 当物体倾斜角度改变时,micro:bit显示器上显示心型或矩形图形。

6.6. 相关案例#


6.7. 技术文档#


Schematics
