11. 光电开关电子积木#

11.1. 简介#

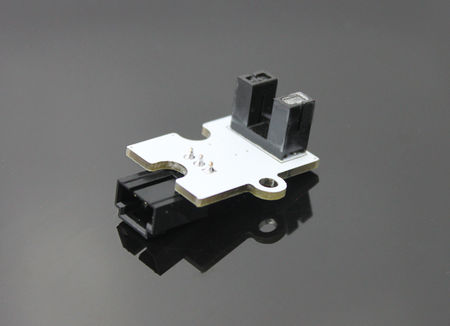

  • Photo Interrupter Sensor是一款基于ITR9608光电开关的传感器模块,可以配合micoro:bit使用。

../../_images/xxZhvK9.jpg

11.2. 特性#


  • 三线端口防止错误插拔,易于使用。

  • 5V电压驱动

11.3. 技术规格#


项目 参数
SKU EF04012
ITR9608光电开关 内置红外发射管和接收管。
带信号LED 信号指示灯。
工作电压 DC 5.0V
接口类型 数字
引脚定义 1-Signal 2-VCC 3-GND
快速响应 高灵敏度
稳定耐用 简单的驱动电路

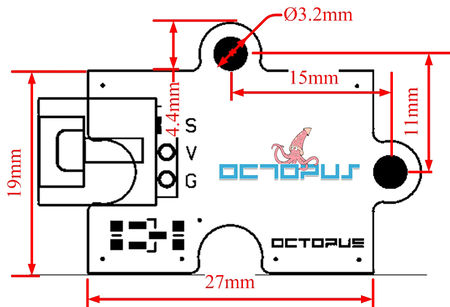

11.4. 外形与定位尺寸#


../../_images/J7MA9tb.jpg

11.5. 快速上手#


所需器材及连接示意图#

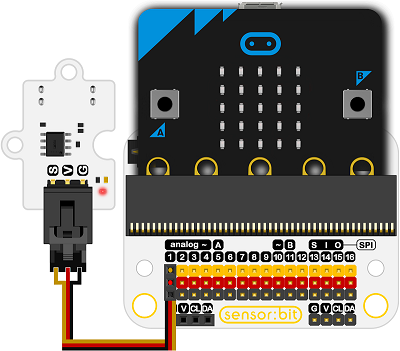

  • 如图连接扩展板的P1口。

以sensor:bit为例

../../_images/bh7oR62.png

如图所示编写程序#

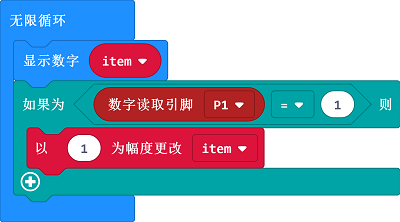

  • 显示变量item的值。

  • 每当光电开关读取到一次值,将变量item加一。

../../_images/dii53A7.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_VcJWCh4hw97j

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • 初始micro:bit点阵屏初始显示0,当有物体在光电开关上被放置一次,计数值就增加一次。

11.6. 相关案例#


11.7. 技术文档#
