15. 130带扇叶电机电子积木#

15.1. 简介#

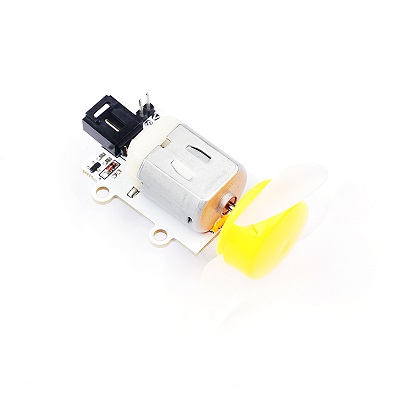

OCTOPUS Motor Brick是一种简单的电子积木式风扇电机驱动模块

../../_images/vu7ViBU.jpg

15.2. 特性#


  • 三线端口设计,防止误插,易于使用。

15.3. 技术规格#


项目 参数
SKU EF04059
电源 3.3V-5V
N-MOS IRLML2502TRPBF具有高电流驱动能力
低功率风扇电机 工作电流120mA
工作温度 -25~85℃
尺寸 39.33mm×31.28mm

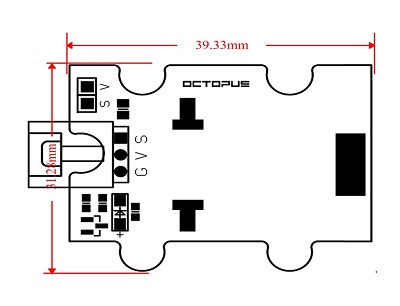

15.4. 外形与定位尺寸#


../../_images/bFU1faL.jpg

15.5. 快速上手#

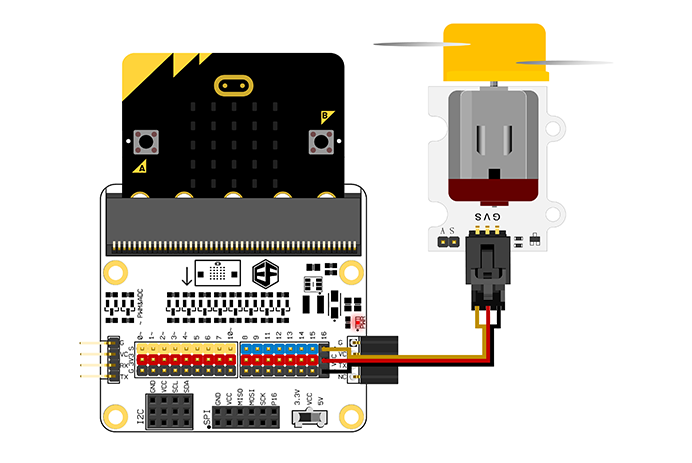

所需器材及连接示意图#

  • 使用130带扇叶电机电子积木时,需要使用电池盒进行供电

  • 如图连接扩展板的P16口

以octupus:bit为例

../../_images/ZBTdQp1.png

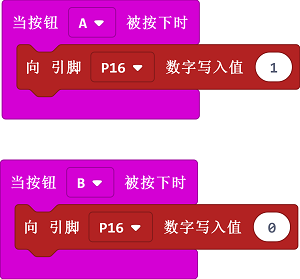

如图所示编写程序#

按A键向P16口写入1,按B键向P16口写入0

../../_images/04059_01.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_fUURco9Rj8mH

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • 当按下A键时电机旋转,当按下B键时电机停止旋转。

15.6. Python 编程#

步骤 1#

下载压缩包并解压Octopus_MicroPython-master 打开Python editor

../../_images/05001_072.png

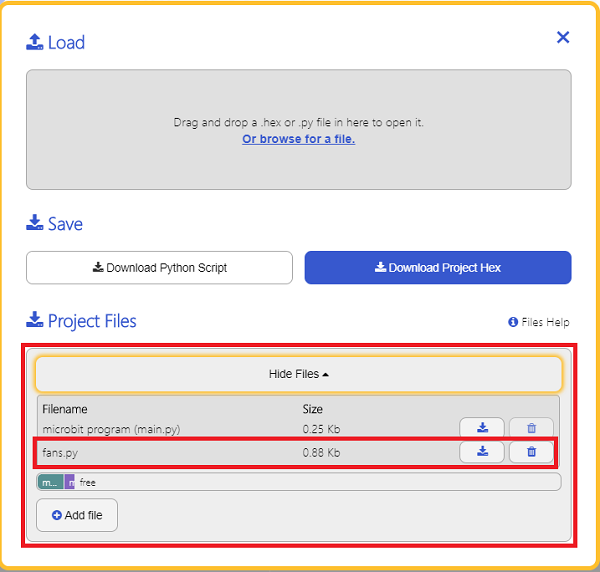

为了给130带扇叶电机模块编程,我们需要添加fans.py。点击Load/Save,然后点击Show Files(1)下拉菜单,再点击Add file在本地找到下载并解压完成的Octopus_MicroPython-master文件夹,从中选择fans.py添加进来。

../../_images/05001_081.png ../../_images/05001_091.png ../../_images/04059_10.png

步骤 2#

参考程序#

from microbit import *
from fans import *

f = FANS(pin1)
while True:

    f.set_fans(1, 100)
    sleep(3000)
    f.set_fans(0, 0)
    sleep(2000)

结果#

  • 风扇转动三秒,停止两秒。

15.7. 相关案例#


15.8. 技术文档#


15.9. 常见问题#


1.在硬件连接以及程序正确的情况下,发现电机无法转动。

  • 出现这类问题通常是因为供电不足,工作电压应为3.3V~5V,工作电流应为120mA.

  • 如果使用带USB供电的扩展板,则使用USB进行供电。

  • 如果使用micro:bit进行供电,则可以使用micro:bit上的USB接口以及电池接口同时进行供电

  • 如果使用扩展板,请勿同时使用扩展板的供电接口和micro:bit的供电接口。

2.发现接入电机后,不进行编程电机也会转动。

  • 在接入电机时,需注意避开micro:bit的共用引脚

micro:bit版本 LED共用引脚 按键共用引脚
micro:bit V2 P3\P4\P6\P7\P10 P5\P11
micro:bit V1 P3\P4\P6\P7\P9\P10 P5\P11
