32. 课程_32 micro:bit防盗门#

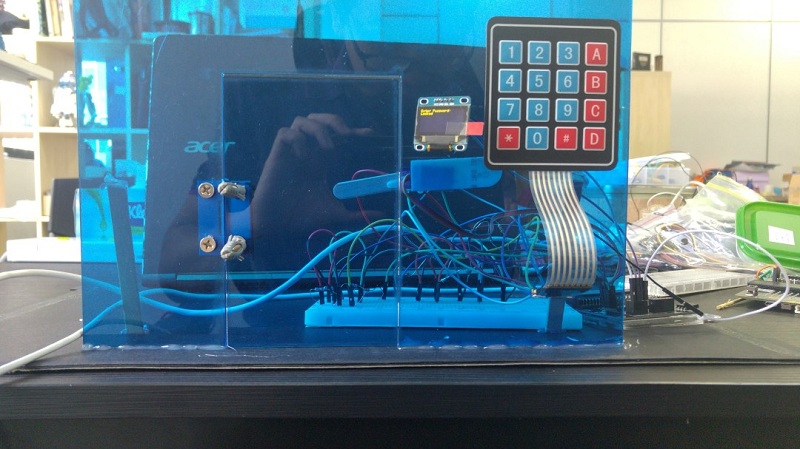

  • 使用micro:bit,伺服电机和4x4键盘保护您的房屋或贵重物品!由新家坡国立大学的Mohd Shafiq编写。

32.1. 目标#


  • 1.连接接线,使键盘与micro:bit接口连接

  • 2.为门锁设置您自己的唯一密码

  • 3.如果入侵者试图猜出您的密码,请添加一个锁定计数器

32.2. 物料#

  • 1 x micro:bit

  • 1 x 分线板

  • 1 X 舵机

  • 1 X 面包板

  • 4 X 4薄膜键盘

  • 3 X 5千欧姆电阻器

  • 3 X 1千欧姆电阻器

  • 1 X 10千欧姆电阻器

  • 1 X OLED

  • 18.5厘米 X 28厘米亚克力

  • 1 X 小金属铰链

  • 跳线

../../_images/2ECItdO.jpg

第一步-连接键盘#

  • 薄膜键盘有16个不同的开关,有16个不同的字符

  • 开关按行和列组合在一起,例如(R1,C1)对应于1,依此类推。当控制器在引脚1和引脚5检测到1时,表示按键1被按下。这称为数字输出

  • 因此,我们可以使用Micro:bit的数字引脚与它们的键盘连接。但是如果我们这样做,它将非常混乱。

  • 让我们为4x4键盘创建驱动电路!

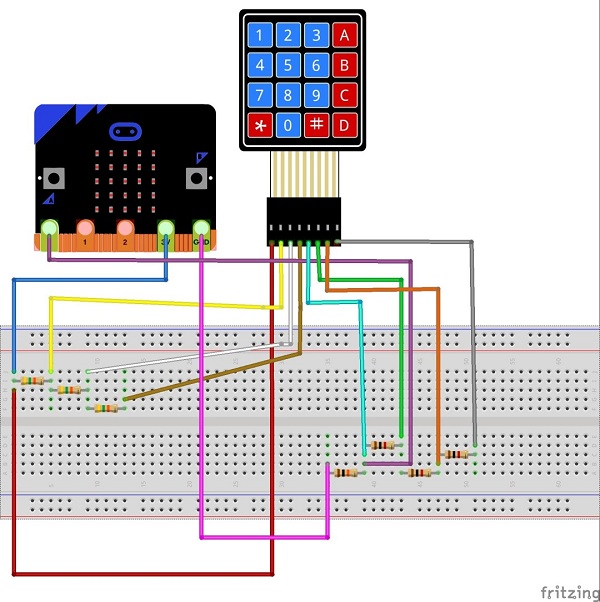

  • 按照图示如下:

../../_images/VPvA8sx.jpg

第2步 - 连线#

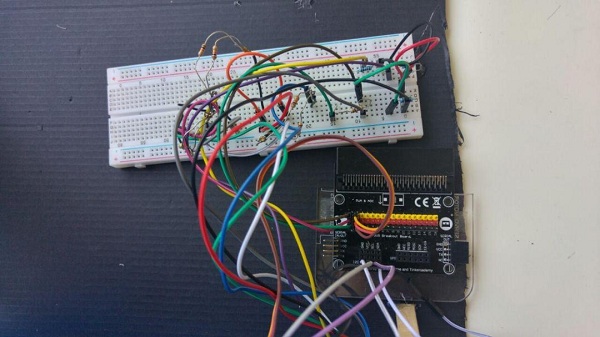

  • 将伺服电机的3个引脚连接到分线板的P2

  • 将Micro:bit的接地(黑色引脚)连接到10kOh电阻

  • 将3V(红色引脚)连接到5k欧姆电阻上

  • 将A0(黄色引脚)连接到10k欧姆电阻和1k欧姆电阻之间的点

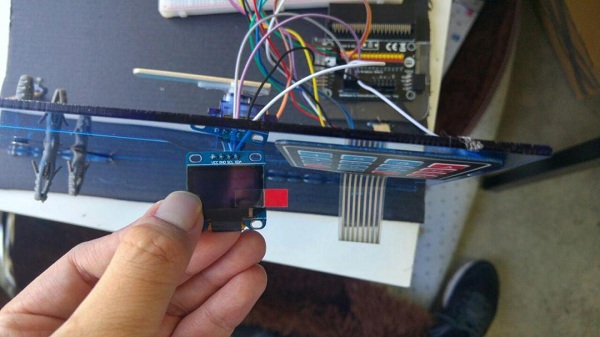

  • 将分线板的GND,VCC,SC1和SDA 分别连接到OLED的GND,VCC,SC1和SDA 。

../../_images/xWYS9pW.jpg

../../_images/JelDthp.jpg

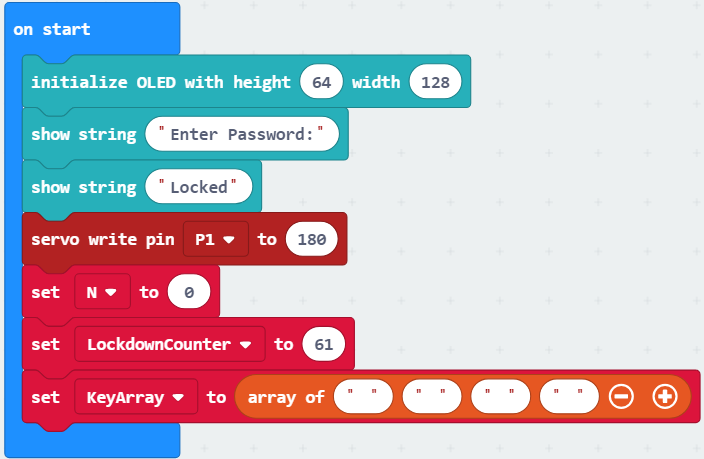

  • 初始化:

../../_images/7OVn4QK.png

步骤3 - 编写Micro:bit#

一开始我们必须:

  • 将伺服初始化到位置180(锁定位置)

  • 初始化OLED显示屏

  • 初始化一个4x1阵列

  • 初始化锁定计数器

../../_images/CxRPVEp.png

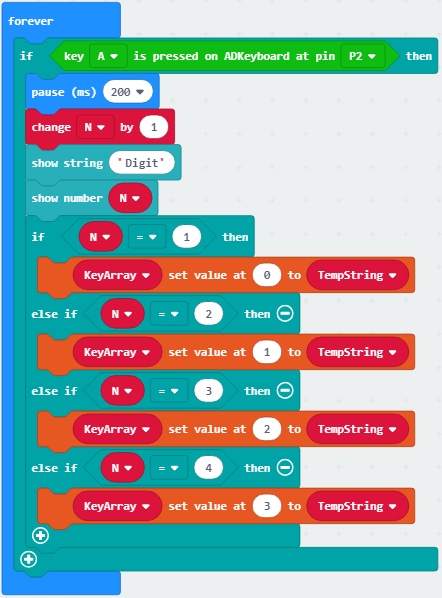

  • 按钮A用作输入字符按钮

  • 每次按下4x4键盘上的某个键,您必须按下按钮A才能键入4位数字

../../_images/t7cmQdt.png

../../_images/doIsFbr.png

../../_images/2ZX6OzD.png

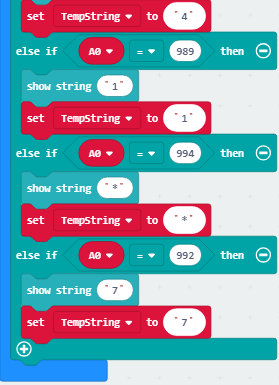

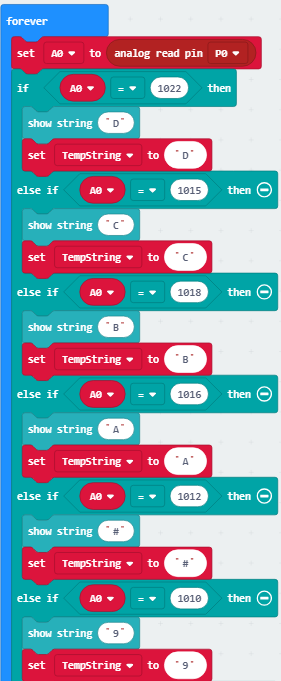

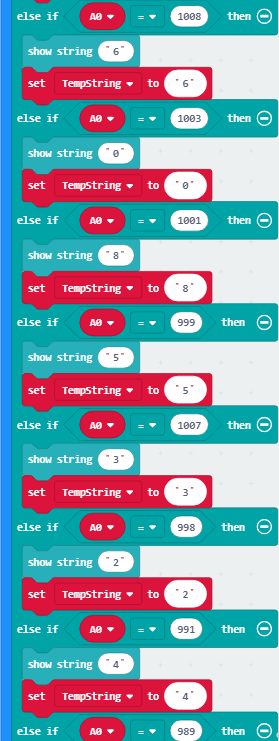

现在我们需要设置micro:bit来检测按键!

  • 通过使用驱动电路,每次按键对应于0到1024的唯一模拟值

  • 可以使用模拟读取功能读取模拟值

  • 字符中的值存储在“TempString”变量中

  • 代码块很长,因此下面提供了下载链接。

../../_images/8ZqBKgz.png

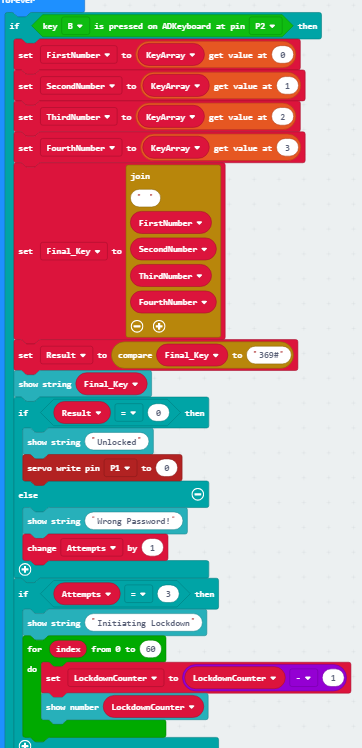

  • 按钮D作为最后的“输入”按钮

  • 按下按钮D使程序使用比较块检查输入的字符串是否等于“369#”

  • 如果答案为0则意味着字符串相等。如果它是1,则字符串不相等

  • 每次入侵者输入错误的密码时,错误的尝试次数将增加1

  • 一旦检测到3次错误尝试,程序将进入循环60秒

../../_images/IuKVMUB.png

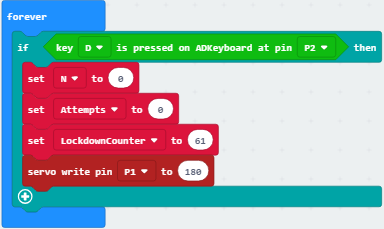

  • 要重置尝试次数和输入的字符,请按下按钮D.

  • 复位按钮也将伺服复位到“锁定位置”

32.3. 程序快捷下载链接:#

下载链接

32.4. 第4步 - 搭建它!#

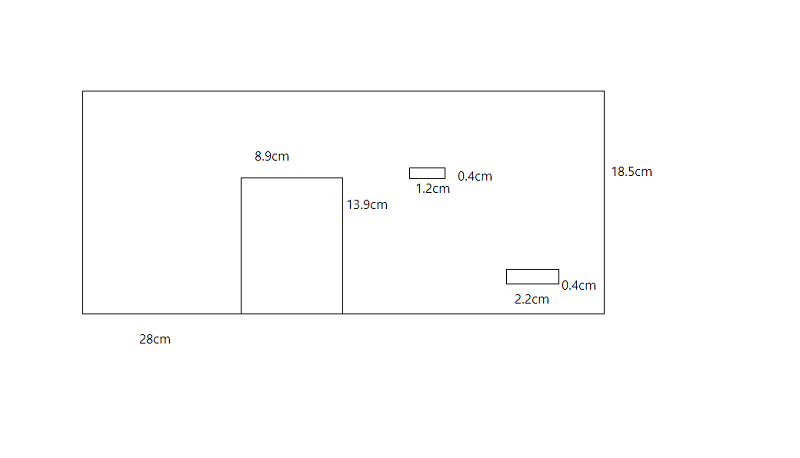

  • 使用激光切割机切出18.5厘米×28厘米的3毫米丙烯酸树脂

  • 如果你没有丙烯酸,你可以用纸板代替

  • 切出OLED的插槽以及键盘线

  • 在门铰链上钻孔/戳孔,并用螺丝固定门

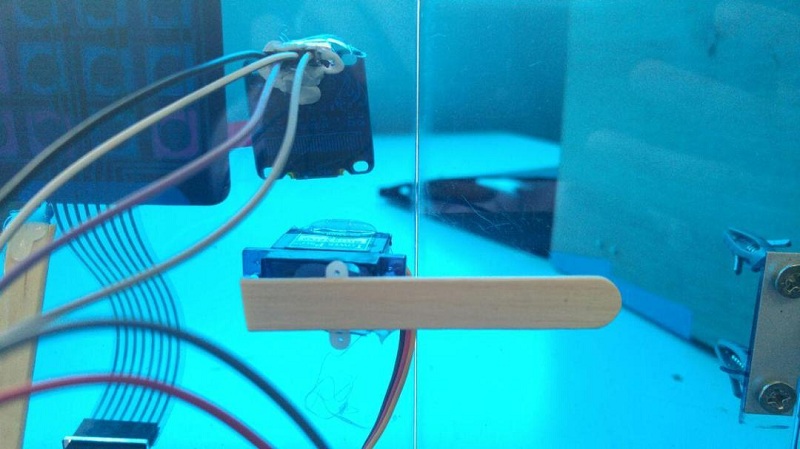

  • 将一个冰淇淋棒连接到伺服器上。这将作为锁

  • 在门的另一侧用冰淇淋棒粘贴舵机

../../_images/kvJAeM5.png ../../_images/lzwcLZ5.jpg

32.5. 第5步 - 演示时间!#

  • 每按一次键,相应的字符将出现在OLED上

  • 要在3中按下门钥匙,按钮A,6,按钮A,9,按钮A,#

  • 然后按下按钮B.

  • 要重置按D键.

  • 如果您尝试输入错误密码三次,OLED将显示锁定计时器。您只能在60秒后输入密码。

  • 恭喜!你已经制作了自己的micro:bit 防盗门。

  • 完成!
