7. 案例05:多功能手电筒

7.1. 目的


  • 使用watch kit手表套件完成可穿戴便携式多功能手电筒。

7.2. 使用材料


  • 1 x Watch kit 手表套件

7.3. 硬件连接图


如图所示,将灯环连接到power bit主板上。

../../_images/xLUYTkT.jpg

7.4. 软件


微软makecode

7.5. 编程


步骤 1

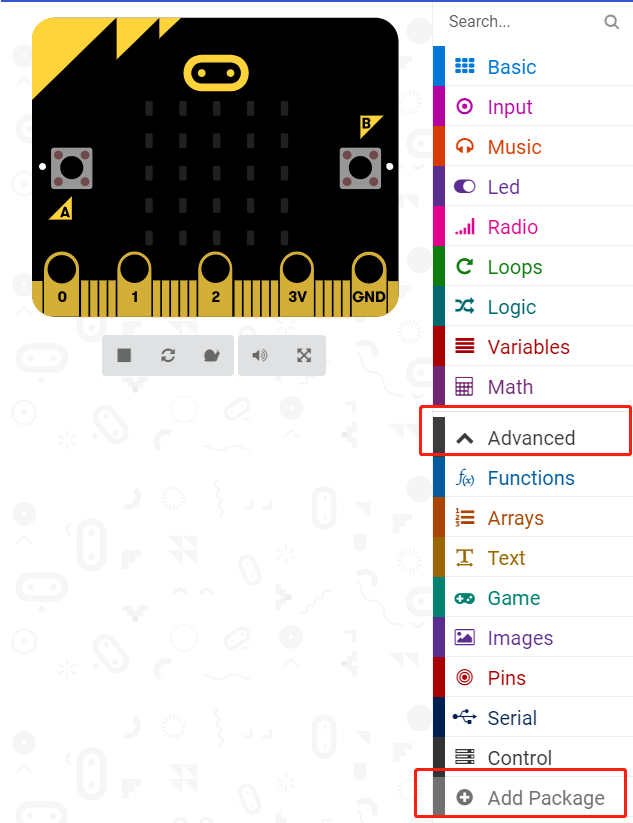

  • 在MakeCode的代码抽屉中点击Advanced,查看更多代码选项。

../../_images/LjMR5IU.png

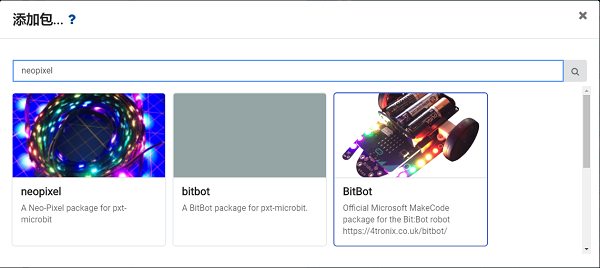

  • 为了给灯环模块编程,我们需要添加一个代码库。在代码抽屉底部找到“Add Package”,并点击它。这时会弹出一个对话框。搜索“nexpixel”,然后点击下载这个代码库。

../../_images/0u6UbMV.png

注意:如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2

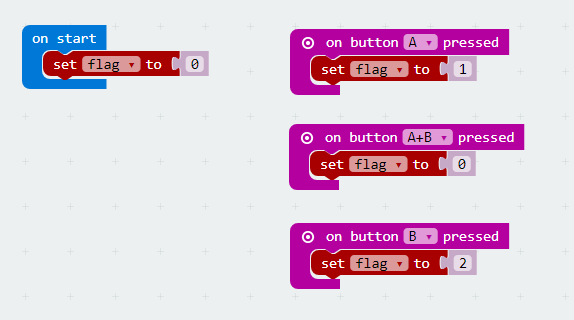

  • 上电开机时将功能标签flag设置为 0 。

  • 当按钮 A 按下时,设置功能标签为 1 。

  • 当按钮 B 按下时,设置功能标签为 2 。

  • 当按钮A+B同时按下时,设置功能标签为 0 。

../../_images/n6EOHiO.png

步骤 3

  • 设置一个永久循环,循环判断功能标签。

  • 当功能标签为 1 时,调用函数light(亮3颗灯),当功能标签为 1 同时按钮 A 按下,调用函数light_02(全亮)。

  • 当功能标签为 2 时,调用函数police(模拟警灯)。

  • 当功能标签为 0 是,调用函数true off,关灯。

../../_images/shL403s.png

步骤 4

  • light功能函数体,8颗灯连接到P2口,点亮从第三颗往后3颗灯,显示颜色为白色。

../../_images/fUgwYDa.png

  • light_02功能函数体。点亮8颗灯。

../../_images/v0v7crG.png

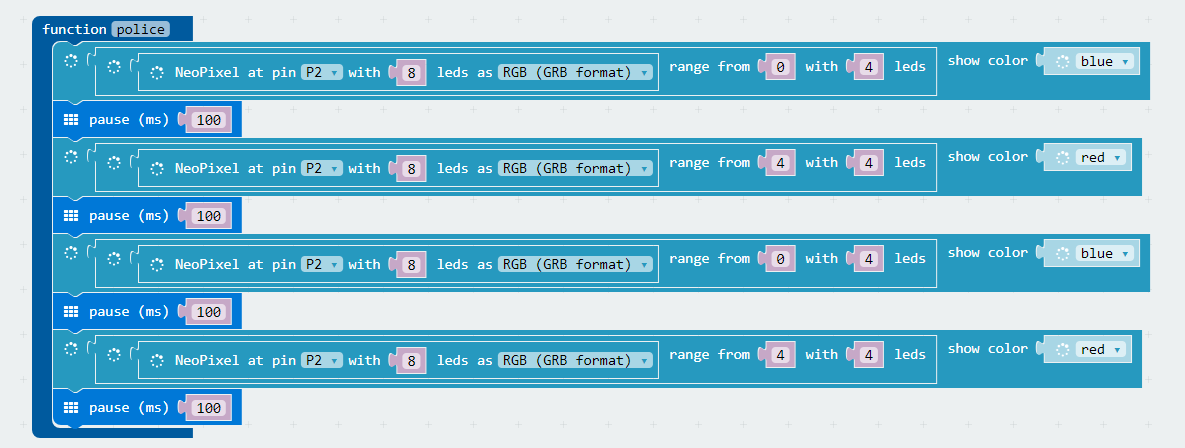

  • police功能函数体,0到4显示蓝色延时0.1秒,4到8显示红色延迟0.1秒。

../../_images/8Wujurq.png

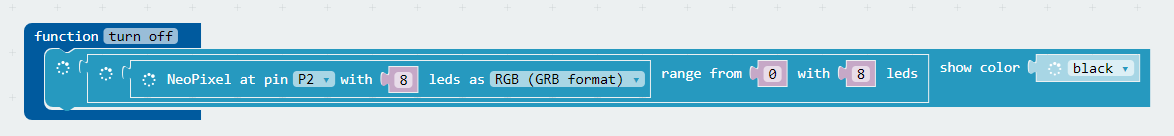

  • true off功能函数体,将8个灯都熄灭。

../../_images/MTjecwh.png

程序

---

7.6. 结论

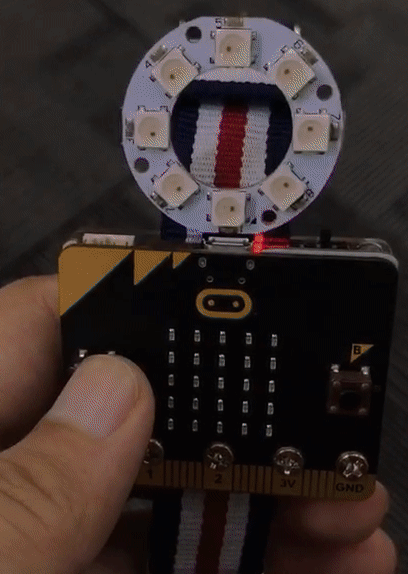

按下A按钮亮灯,按住A按钮全亮,按下B按钮闪烁警灯,按下A+B关闭。

../../_images/Uiksjgk.gif

7.7. 思考


7.8. 常见问题


问:为什么代码选择白色,看起来是黄色。

答:因为便携式主板电池供电不足,电流无法驱动。
