1.5. 颜色识别电子琴

目的

通过AI摄像头识别颜色,进行电子琴演奏。

../../_images/05035_01.png


所需器材及连接示意图

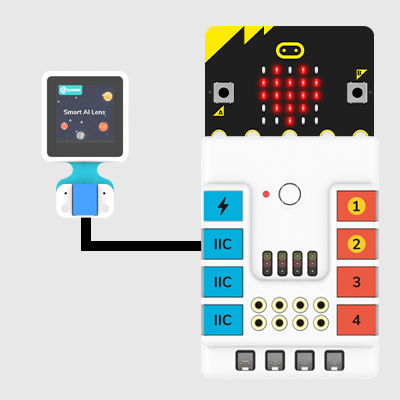

  • 如下图所示,将AI摄像头连接到哪吒扩展板的IIC端口。

../../_images/05035_01_03.png

makecode编程


步骤 1

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../../_images/05001_041.png

为了AI摄像头编程,我们需要添加一个扩展库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框,搜索”PlanetX“,然后点击下载这个代码库。

../../_images/05001_051.png

*注意:*如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2

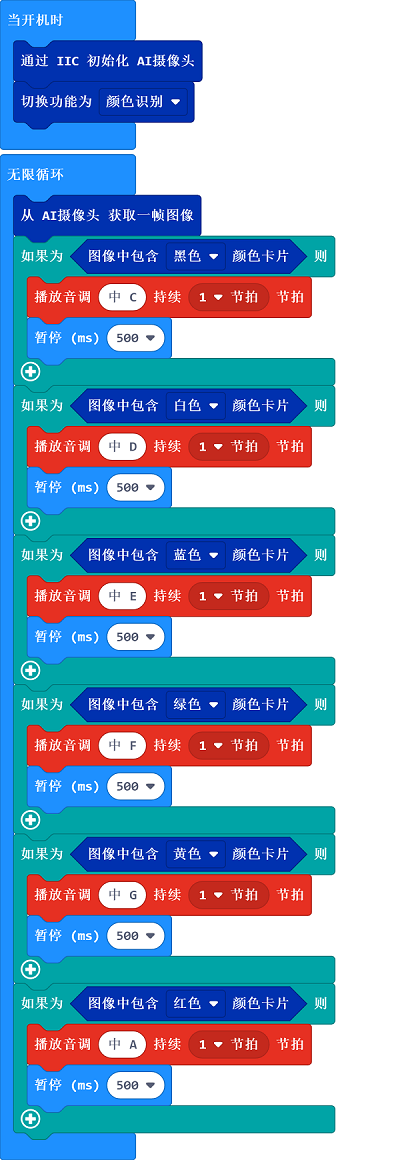

如图所示编写程序

../../_images/05035_03_06.png

参考程序

请参考程序连接:https://makecode.microbit.org/_8Vj2uH6Do59i

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果

  • 将不同颜色的卡片放在AI摄像头镜头前,哪吒扩展板上的蜂鸣器会根据颜色来响起对应的音符。
