29. 课程_28 拼装小车V2#


  • 有一个Krazy Kar Kit,想开始玩吗?跟着本次教学,让我们一起完成吧~

    不喜欢跟着说明走?想要自己创造也是很棒的哦!

29.1. 目标#

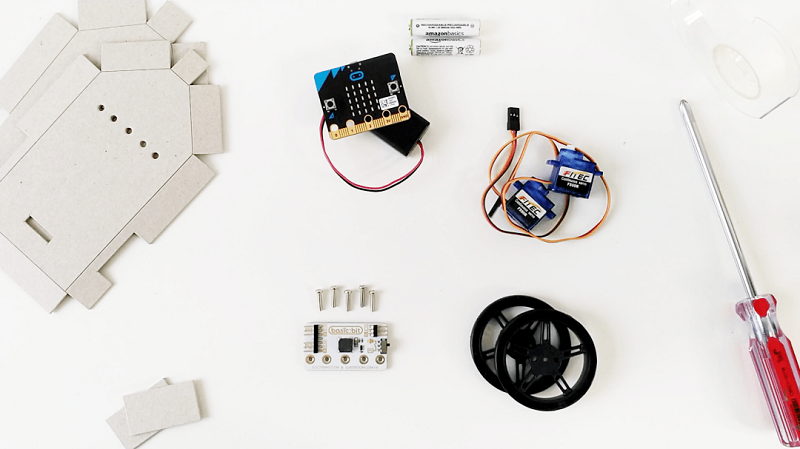

../../_images/m79il8J.png

  1. 做一个Krazy Kar

  2. 不要弄坏材料哦

  3. (如果不小心弄坏,要自己学会修理哦)

29.2. 所需材料#


  • 1 x Krazy Kar 外壳

  • 2 x 舵机

  • 2 x 舵机车轮

  • 胶带

  • 1 x Basic:bit

  • 5 x 螺丝

  • 1 x micro:bit

  • 1 x 电池包

29.3. 步棸 1 – 外壳#

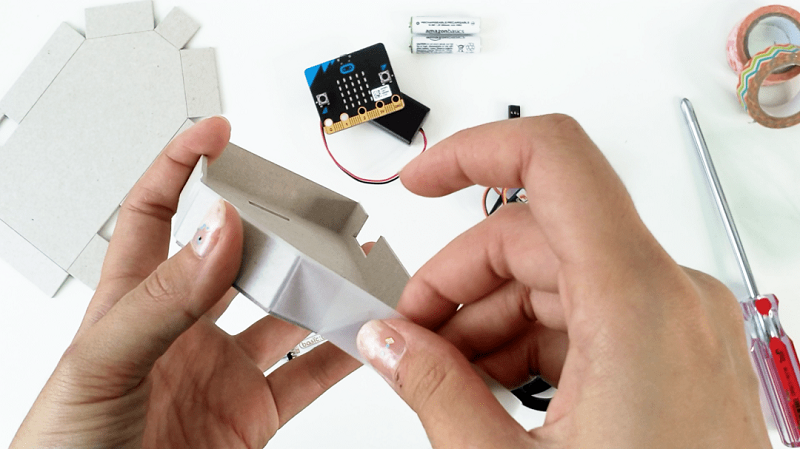

../../_images/Dm0im8u.png

  • 沿线折叠纸板外壳。

  • 按上图示延边用胶带粘好。

  • 将有5个孔的顶壳插入底壳。

29.4. 步棸 2 – 内部零件安装#

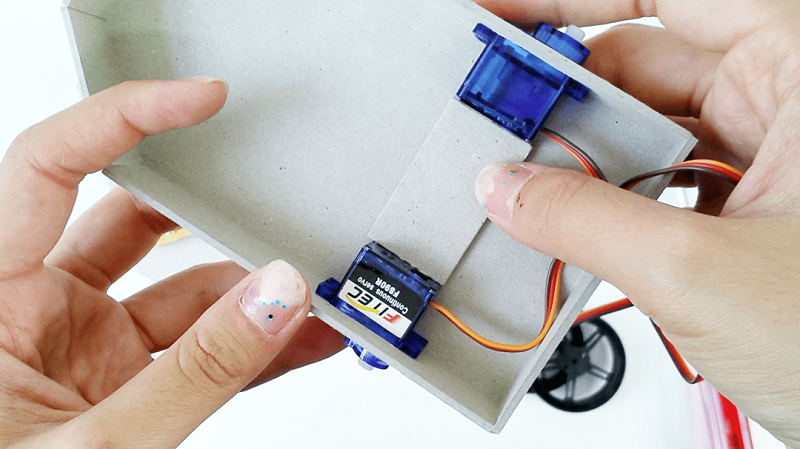

../../_images/QFPRafF.png

  • 在纸板小车两边的孔里安装舵机。

  • 将长方形底板安装在两个舵机之间,用胶带固定好。

  • 将电池盒内装好电池,安装在小车的正面。

29.5. 步棸 3 – 外部零件安装#

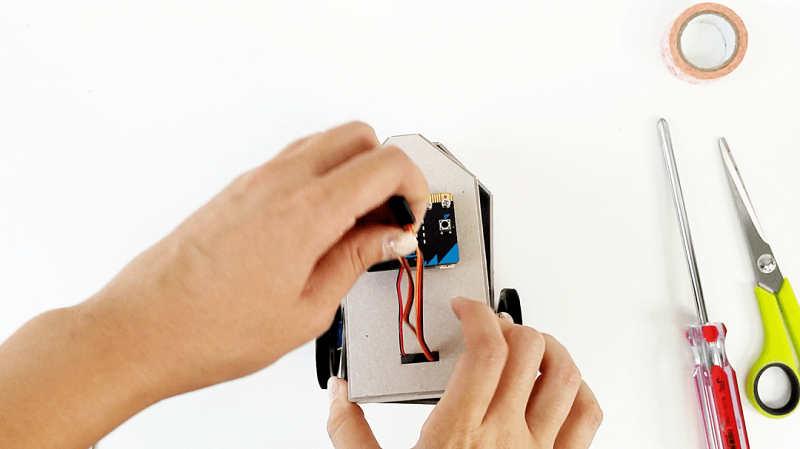

../../_images/jcbfc8r.png

  • 在舵机上安装螺丝。

  • 将舵机和电池包的线通过顶盖上的长方形的孔穿出,将顶盖和车底固定。

29.6. 步棸 4 – 安装micro:bit#

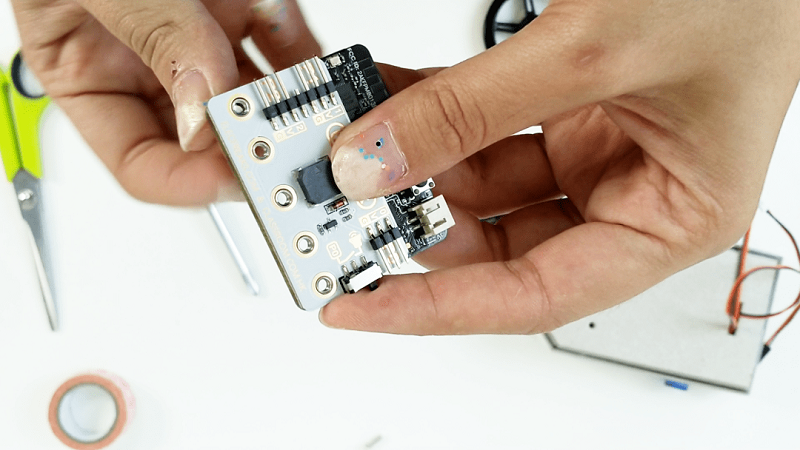

../../_images/FCBt2rx.png

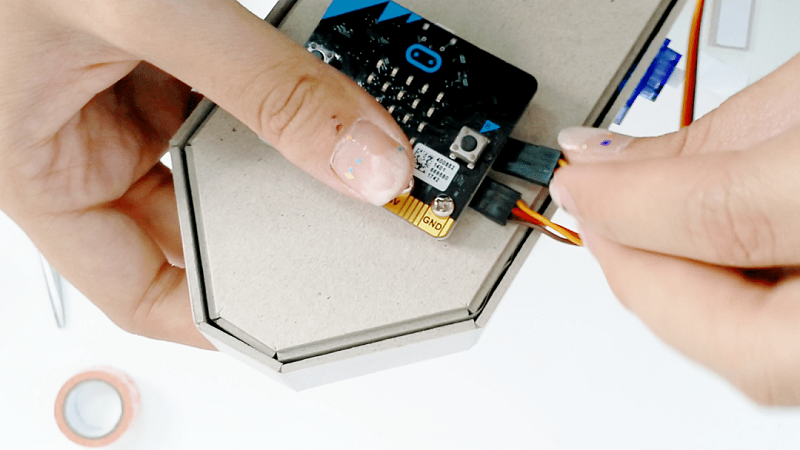

../../_images/QQX9HFg.png

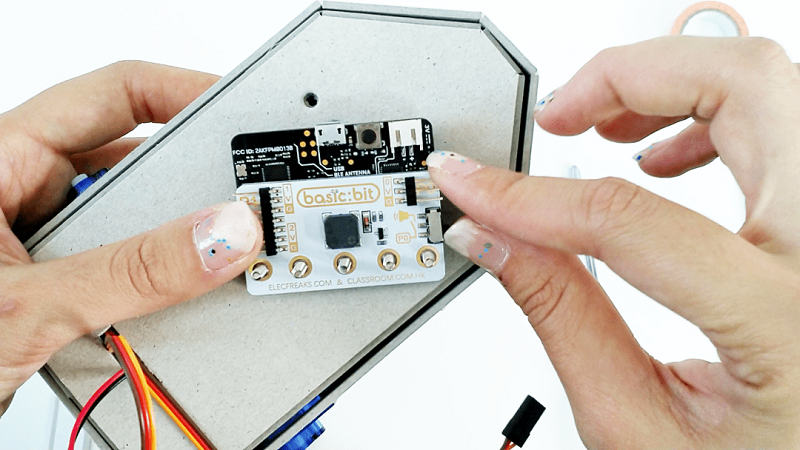

../../_images/rnX6e5B.png

  • 用长螺丝安装micro:bit至basic:bit。注意孔是按标识对应的,P0对P0,G对G。

  • 将2个舵机分别接在basic:bit的P1和P2口上,棕色的线连到G,黄色的线连到。

  • 将P0和basic:bit上的蜂鸣器接通。已经接通啦?你是幸运儿哟。

29.7. 步棸 5 – 整体完成!#

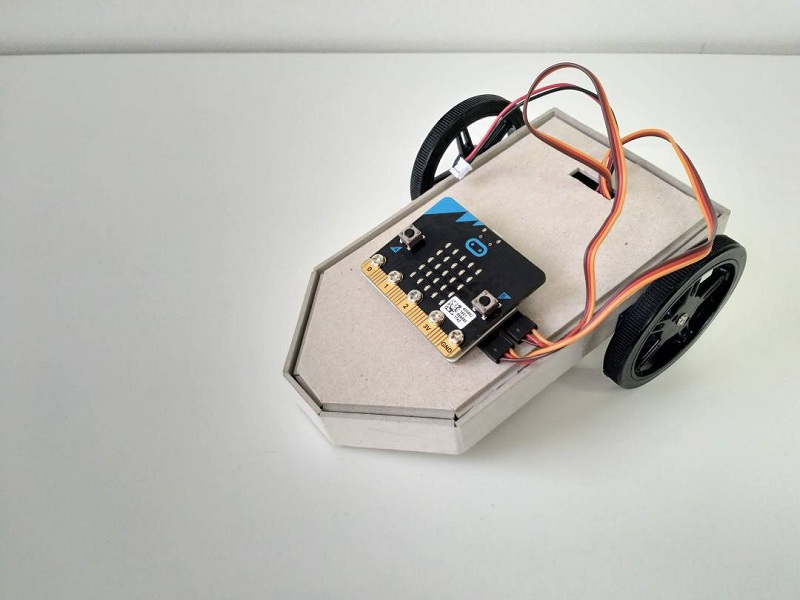

../../_images/36e1m2j.jpg

  • 用五个螺丝将micro:bit和basic:bit的合体安装在小车的顶盖上。

  • 编程启动他吧!
