11. 多功能扩展板:悟空(Wukong)#

11.1. 简介#


../_images/wukong_00.jpg

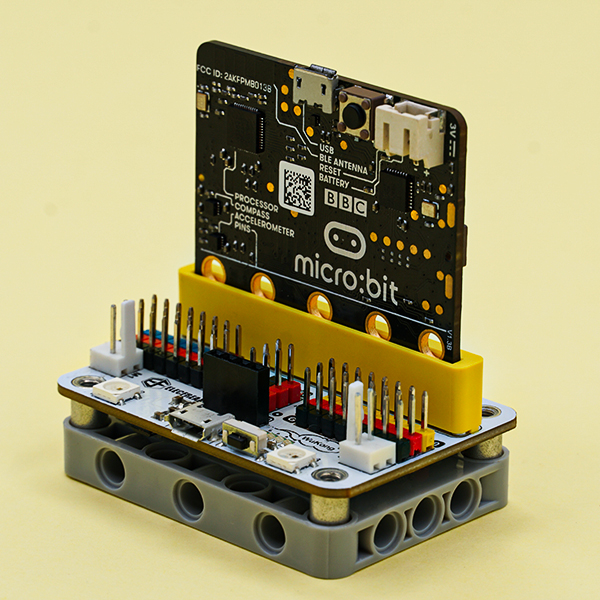

悟空 是一款基于micro:bit的高集成度多功能扩展板,它的大小与micro:bit相近,功能十分丰富,集成了蜂鸣器、舵机驱动、电机驱动等。 自带400mAh锂电池包,板载电源管理系统,支持快速充电,充满仅需20分钟,满负载运行时间可达到40分钟以上。 扩展板底座为乐高标准 7 X 5 方形积木块,完美接入乐高积木。

../_images/wukong_01.jpg

11.2. 购买链接#

悟空创意搭建套装

11.3. 特性#


  • 外形小巧,高集成度

  • 标准乐高积木接口

  • 以GVS端子形式扩展出大部分IO口

  • 单独引出IIC接口,能直接插入OLED、BME280等IIC器件。

  • 集成蜂鸣器和蜂鸣器开关。

  • 集成电机驱动电路。

  • 集成舵机驱动电路。

  • 支持5V传感器工作。

  • 自带锂电池包,集成电池管理系统,四颗LED灯指示电量。

  • 电源电路支持快充。

11.4. 参数#


参数 详情 说明 备注
产品编号 EF08207 SKU -
尺 寸 40.00 X 58.12 X 24.53 mm 高度包含乐高底座,不包含主板 手工测量,以实物为准
重 量 41.6g 包含底座,包含锂电池包 手工测量,以实物为准
电源系统 单击电源开关开机,双击关机 4颗LED灯指示电量,电路支持快充 也可通过板载USB口供电
供电电池 400mAh聚合物锂电池 快充20分钟,满载工作40分钟以上 安全防爆
工作电压 3.7v~5v 锂电池供电3.7v,USB口直供5v -
工作温度 -20℃~60℃ 充电温度0℃~40℃ -
电机驱动 2路 (M1,M2) 板载电机驱动电路驱动 5V
舵机驱动 8路舵机接口 (S0~S7) 板载舵机驱动电路驱动 -
IO口引出 P0、P1、P2、P8、P12、P13、P14、P15、IIC 支持拖动3V和5V器件 GVS端子
Rainbow LED LED0、LED1、LED2、LED3 扩展Rainbow LED库使用 连接到micro:bit引脚P16
蜂鸣器 无源蜂鸣器,板载功能开关 使用music库驱动 连接到micro:bit引脚P0
氛围灯 反面边缘8颗LED灯,编程控制 常亮,闪亮,呼吸灯效果 开机时会闪亮一次,为正常现象
乐高底座 标准7 x 5 长方形底座 电池包镶嵌底座中央 -

注意:为防止电池过充或者过放导致电池鼓包。如果有长时间不使用的情况,请将电池卸下;在电池充满电时,请及时拔掉电源线,防止过充。

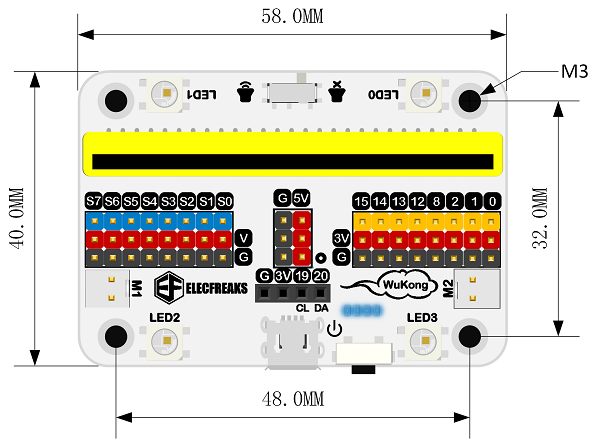

11.5. 外型与定位尺寸#


../_images/wukong_02.png

11.6. 主要模块介绍#

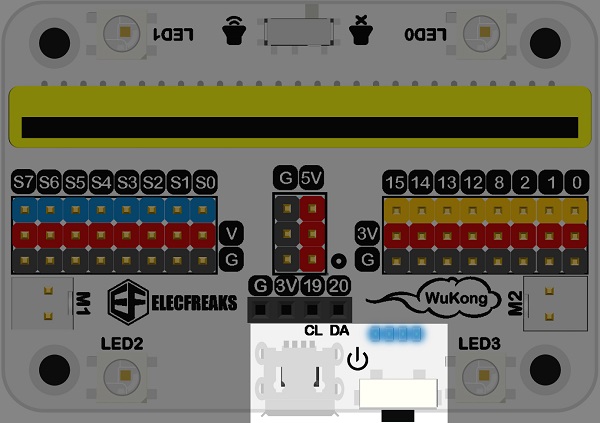

开关,usb供电口及电量指示灯#

../_images/wukong_07.jpg

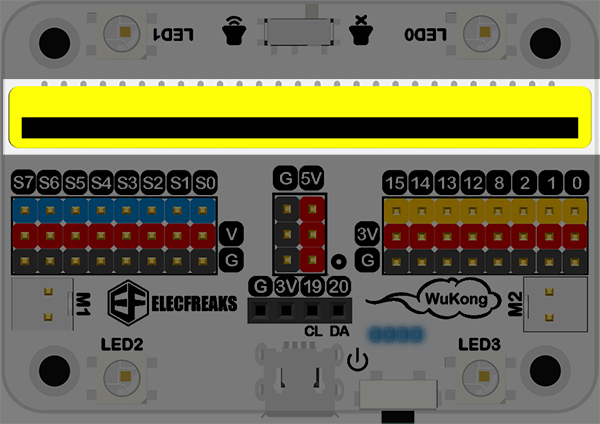

micro:bit主板插销#

../_images/wukong_15.jpg

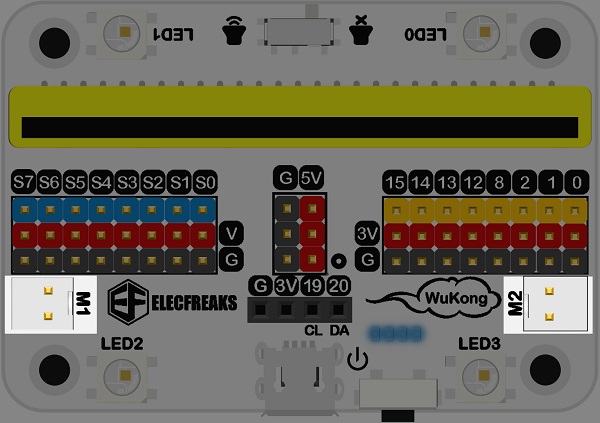

电机驱动接口#

../_images/wukong_03.jpg

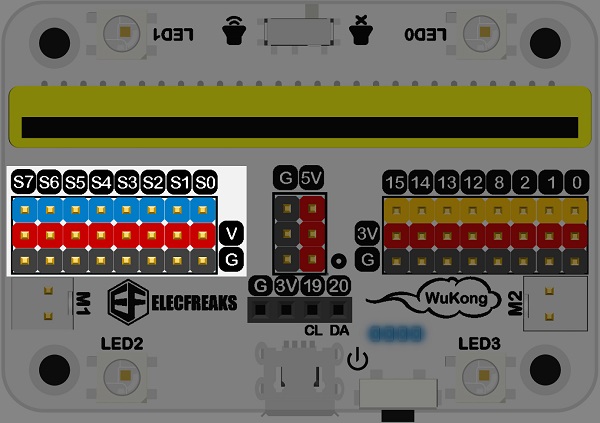

3V舵机驱动接口#

../_images/wukong_04.jpg

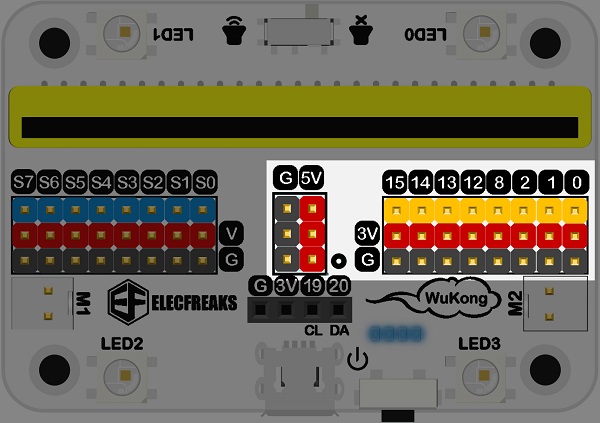

8路标准GVS接口及5v接口#

../_images/wukong_05.jpg

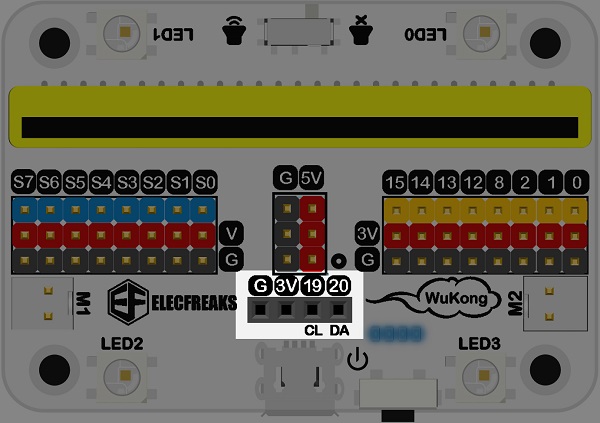

I2C排母接口#

../_images/wukong_06.jpg

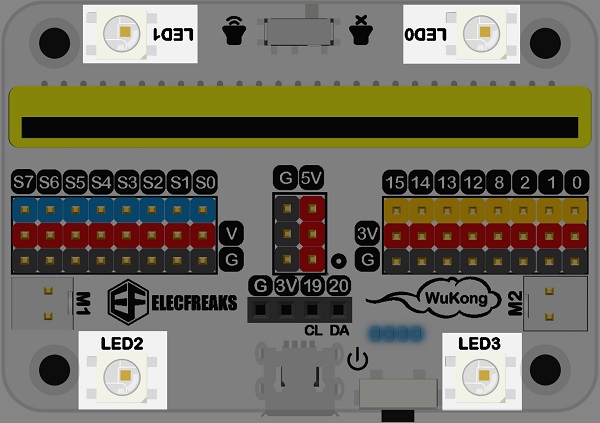

4颗Rainbow LED#

../_images/wukong_08.jpg

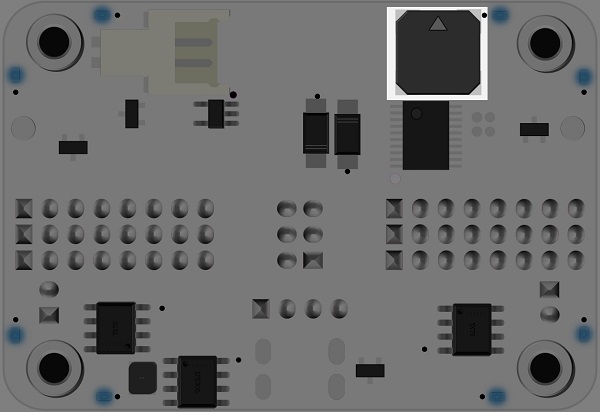

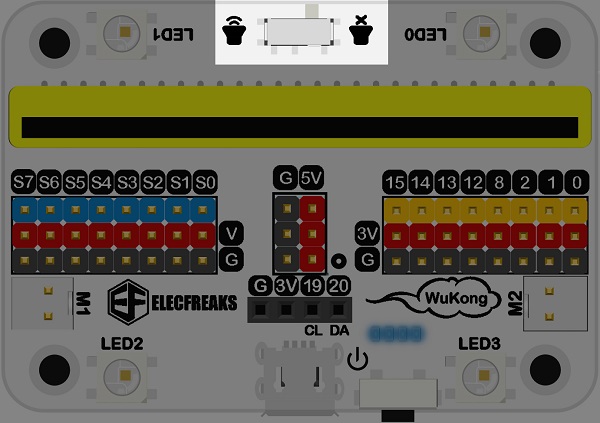

蜂鸣器(背面)#

../_images/wukong_09.jpg

../_images/wukong_10.jpg

注意:

硬件版本 蜂鸣器开关 蜂鸣器
V1.0
V1.2
V1.4
V2.0

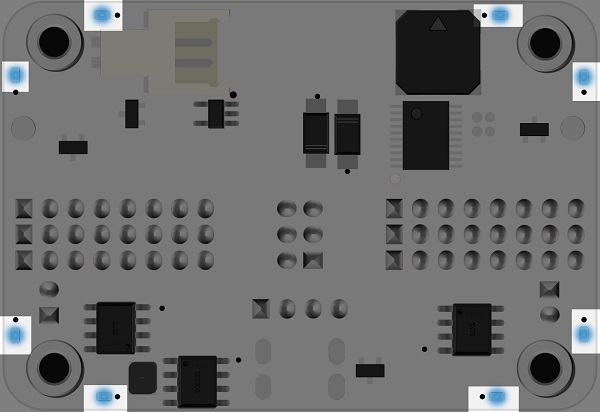

8颗氛围灯(背面)#

../_images/wukong_11.jpg

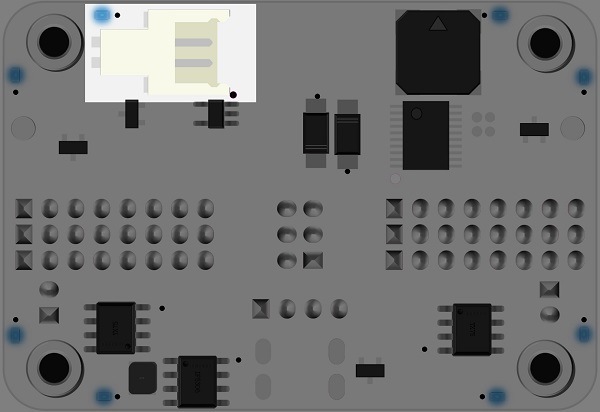

锂电池接口(背面)#

../_images/wukong_12.jpg

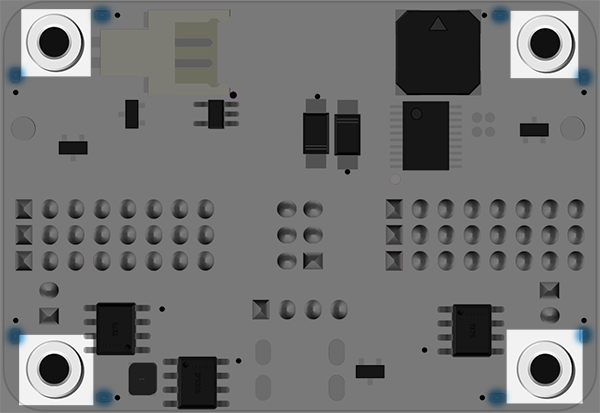

乐高固定螺丝孔M3(背面)#

../_images/wukong_13.jpg

11.7. 快速上手#


硬件连接#

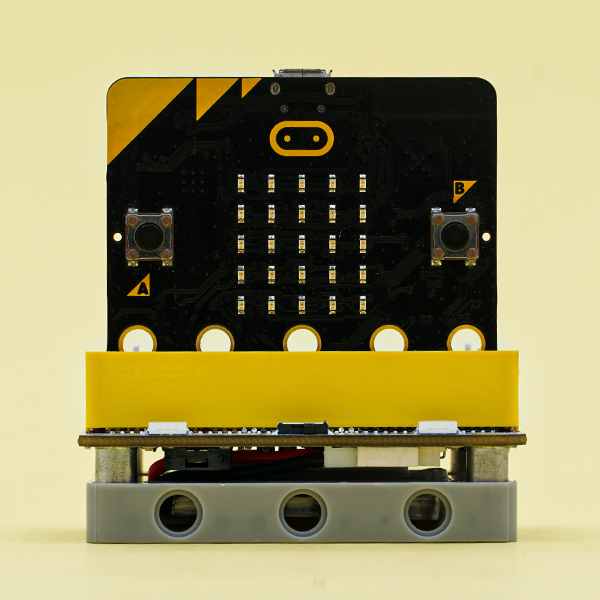

  • 将micro:bit主板插入主板插销座,主板带LOGO一面,朝向蜂鸣器开关一侧。

  • 单击一次电源开关打开电源。

../_images/wukong_20.jpg

软件编程平台(makecode)#

添加专属积木块库#

  • 点击高级Advanced,在下拉菜单中点击扩展Extensions,进入添加积木块菜单。

https://raw.githubusercontent.com/elecfreaks/learn-cn/master/microbitKit/smart_cutebot/images/cutebot-pk-1.png

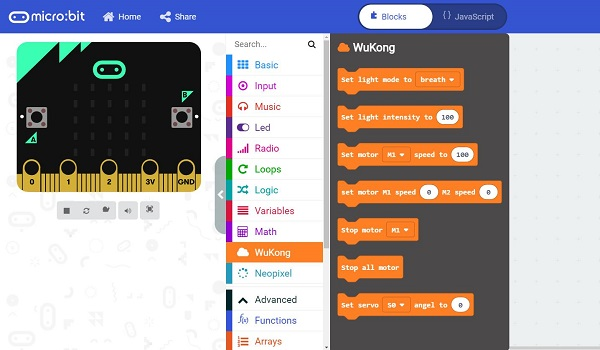

  • 在搜索框中搜索wukong,点击图片中wukong,添加扩展包。

  • 添加完成。

../_images/wukong_14.png

11.8. 使用方法#


开机及充电方法#

  • 创新电源开关,单击电源开关开机,电源指示灯亮起。

  • 双击电源开关,关机,电源指示灯熄灭。

  • 将USB电源线连接至充电接口,常亮灯为当前所剩电量,剩余灯依次点亮则进入充电模式。

../_images/wukong_07.jpg

电源指示灯状态:

正常状态: 1.指示灯显示电量 2.已开机状态下拔出microbit时,指示灯闪烁三次后关机

充电状态: 1.当前电量的灯常亮,在充电的灯闪烁 2.充满时四颗灯常亮 3.已开机状态下拔出microbit时,指示灯闪烁三次后关闭电机和舵机电源

驱动呼吸灯#

  • 悟空扩展板底板有8颗蓝色LED呼吸灯,可以控制其开关或者亮度。

参考程序连接:https://makecode.microbit.org/_4ub57g5FuJ1v;你也可以通过下方网页直接下载程序。

驱动电机#

  • 悟空扩展板有两路电机驱动端口分别为M1和M2,可以连接市面上常用的电机。

../_images/wukong_03.jpg

参考程序连接:https://makecode.microbit.org/_78keCLdmU1Ez,你也可以通过下方网页直接下载程序。

驱动蜂鸣器#

  • 悟空扩展板带有一个蜂鸣器,位置在底板下方,已经连接micro:bit主板的P0口,可以直接使用音乐积木块驱动,同时可以拨动正面的蜂鸣器开关来启用或者禁用蜂鸣器功能。

../_images/wukong_09.jpg ../_images/wukong_10.jpg

参考程序连接:https://makecode.microbit.org/_JmM5btU4dHUb

你也可以通过下方网页直接下载程序。

驱动彩虹灯#

  • 悟空扩展板上拥有4颗彩虹灯,分为LED0、LED1、LED2、LED3,已经连接至micro:bit主板的P16口,可以使用悟空扩展库里流光溢彩灯积木块驱动使用。

../_images/wukong_08.jpg

参考程序连接:https://makecode.microbit.org/_61T2w6cqTib0

你也可以通过下方网页直接下载程序。

驱动舵机#

  • 将舵机连接至舵机驱动接口S0~S7,使用Wukong扩展库中的舵机积木块进行驱动。

  • 180度舵机可以设置舵机角度0~180度。

  • 360度舵机设置0度为正转最大速度,180度为反转最大速度,90度为停止,0~90度和90~180度为速度调制范围。

../_images/wukong_04.jpg

参考程序连接:https://makecode.microbit.org/_6Pw63w49u5qq

你也可以通过下方网页直接下载程序。

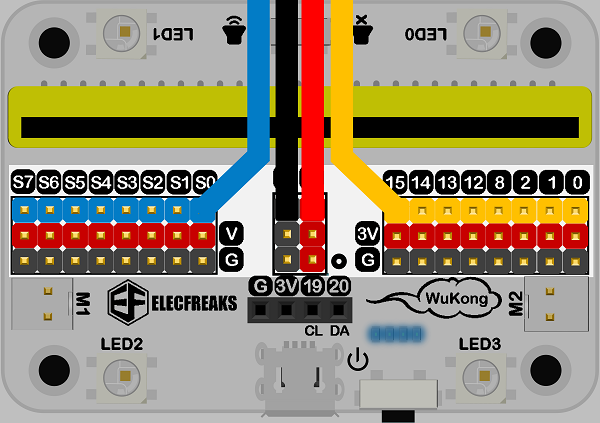

5V电源引脚使用#

  • 在悟空扩展板的中间有一组3对5V的电源接口,可以驱动5V的传感器或者5V的舵机,只需要将5V模块的供电接口连接至5V电源接口,信号线连接至舵机信号线口或者传感器信号线口。

../_images/wukong_16.png

软件编程平台(Python editor)#

添加.py文件#

下载压缩包并解压EF_Produce_MicroPython-master 打开Python editor

../_images/05001_07.png

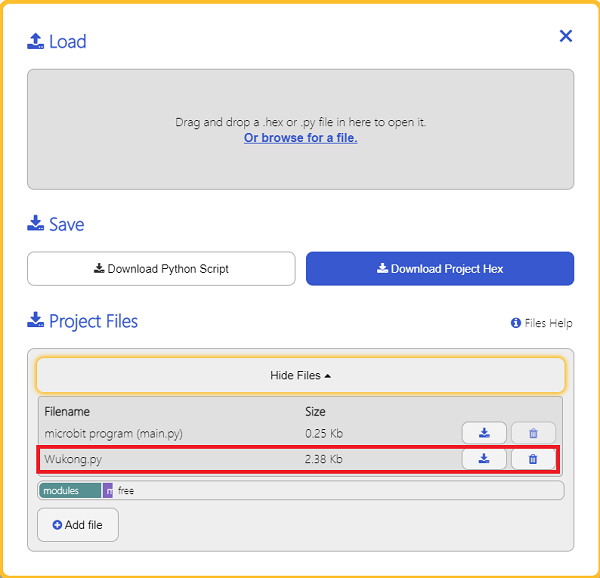

为了给悟空扩展板编程,我们需要添加Wukong.py文件。点击Load/Save,然后点击Show Files(1)下拉菜单,再点击Add file在本地找到下载并解压完成的EF_Produce_MicroPython-master文件夹,从中选择Wukong.py文件添加进来。

../_images/03444_11.png ../_images/03444_12.png ../_images/wukong_21.png

11.9. 使用方法#


驱动呼吸灯#

  • 悟空扩展板底板有8颗蓝色LED呼吸灯,可以控制其开关或者亮度。

  • 切换呼吸灯模式(将set_light_breath(True)的true改为False,可关闭呼吸灯)

from microbit import *
from Wukong import *
wk = WUKONG()
wk.set_light_breath(True)
  • 调节呼吸灯亮度

from microbit import *
from Wukong import *
wk = WUKONG()
wk.set_light(100)

驱动电机#

  • 悟空扩展板有两路电机驱动端口分别为M1和M2,可以连接市面上常用的电机。

  • 电机正转两秒,然后反转两秒

from microbit import *
from Wukong import *
wk = WUKONG()
while True:
    wk.set_motors(1, 100)
    wk.set_motors(2, 100)
    sleep(2000)
    wk.set_motors(1, -100)
    wk.set_motors(2, -100)
    sleep(2000)

驱动舵机#

  • 将舵机连接至舵机驱动接口S0~S7,使用Wukong扩展库中的舵机积木块进行驱动。

  • 180度舵机可以设置舵机角度0~180度。

  • 360度舵机设置0度为反转最大速度,180度为正转最大速度,90度为停止,0~90度和90~180度为速度调制范围。

from microbit import *
from Wukong import *

wk = WUKONG()
while True:
    wk.set_servo(0, 0)
    sleep(2000)
    wk.set_servo(0, 180)
    sleep(2000)
