5. 案例03:功能选择器#

5.1. 目的#


  • 使用basic:bit套件完成功能选择器。

5.2. 使用材料#


  • 1 x basic kit 基础套件

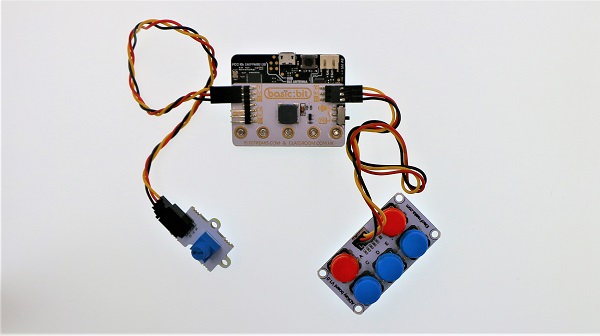

5.3. 硬件连接图#


  • 如图所示,将按键模块连接到basic:bit主板的P0口,电位器模块连接到P1。

../../_images/F9hvl7u.jpg

5.4. 软件#


5.5. 编程#

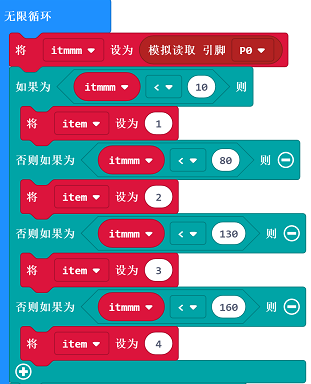

步骤 1#

  • 设置一个永久循环,以模拟数字方式读取P0口,将返回值赋值给itmmm变量,用于判断哪个键按下。

  • 当变量itmmm小于10,意为A按钮按下。当A按钮按下,将item变量赋值为1。

  • 当变量itmmm小于80,意为B按钮按下。当B按钮按下,将item变量赋值为2。

  • 当变量itmmm小于130,意为C按钮按下。当C按钮按下,将item变量赋值为3。

  • 当变量itmmm小于160,意为D按钮按下。当D按钮按下,将item变量赋值为4。

../../_images/basic_kit_case_03_01.png

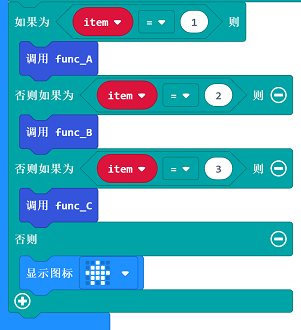

步骤 2#

  • item变量的值等于1,则调用函数func_A

  • item变量的值等于2,则调用函数func_B

  • item变量的值等于3,则调用函数func_C

  • 否则显示房子图标。

../../_images/basic_kit_case_03_02.png

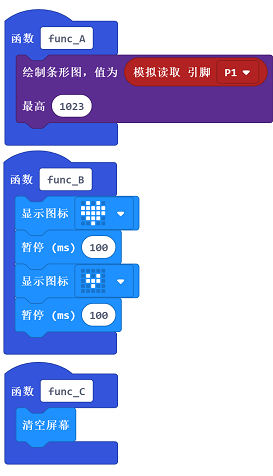

步骤 3#

  • func_A函数:读取P1口并且描绘在点阵显示屏上,函数调用结束。

  • func_B函数:显示一颗闪烁的心,函数调用结束。

  • func_C函数,清空屏幕,调用结束。

../../_images/basic_kit_case_03_03.png

程序#

请参考程序连接:https://makecode.microbit.org/_b9X2T9TpiWAD

你也可以通过以下网页直接下载程序。

---

5.6. 结论#


  • 上电时因为判断按钮并不为ABC按钮,则显示一个小房子图标。

  • 按下按钮A,调用func_A函数,用电位器控制点阵显示屏亮度。按下任意按钮调用结束。

  • 按下按钮B,调用func_B函数,显示一颗跳动的心。按下任意按钮调用结束。

  • 按下按钮C,调用func_C函数,清空屏幕。

  • 其他情况显示一个小房子图标。

5.7. 思考#


5.8. 常见问题#


问:有时候按下按钮却没有反应。 答:按钮判断不是每时每刻,在运行其他代码期间按下按钮程序不会判断。

5.9. 相关阅读#


中断:中断是指计算机运行过程中,出现某些意外情况需主机干预时,机器能自动停止正在运行的程序并转入处理新情况的程序,处理完毕后又返回原被暂停的程序继续运行。
