12. 案例10 报警装置

12.1. 目的


  • 制作一个简易的报警装置。

12.2. 使用材料


12.3. 背景知识


  • 碰撞电子积木是一个能传递碰撞信号的模块,当弹片被触碰,发出触碰信号,当弹片释放,发出释放信号。

什么是简易的报警装置

  • 我们将会制作一个简易的报警装置。当碰撞传感器检测到物体被拿走,彩虹LED电子积木将会显示红色。如果没有检测到物体被拿走,彩虹LED电子积木将会显示绿色。我们可以在 OLED 屏幕上看到这个物品的保存状态。

简易的报警装置原理

  • 物品被放置在触碰模块上,物品压住触碰模块时,传递物品安全的信息,彩虹led发出绿色的光。

  • 当物品被拿走,触碰模块弹片被释放,传递物品被拿走的信息,彩虹led发出红色的警示光。

12.4. 结构场景搭建


  • 准备剪刀,胶水和一些瓦楞纸板。

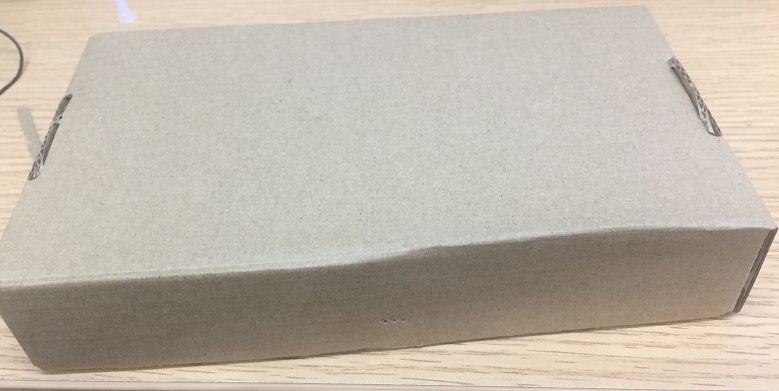

  • 搭建成如图样式:

../../_images/w7D8Dw4.jpg

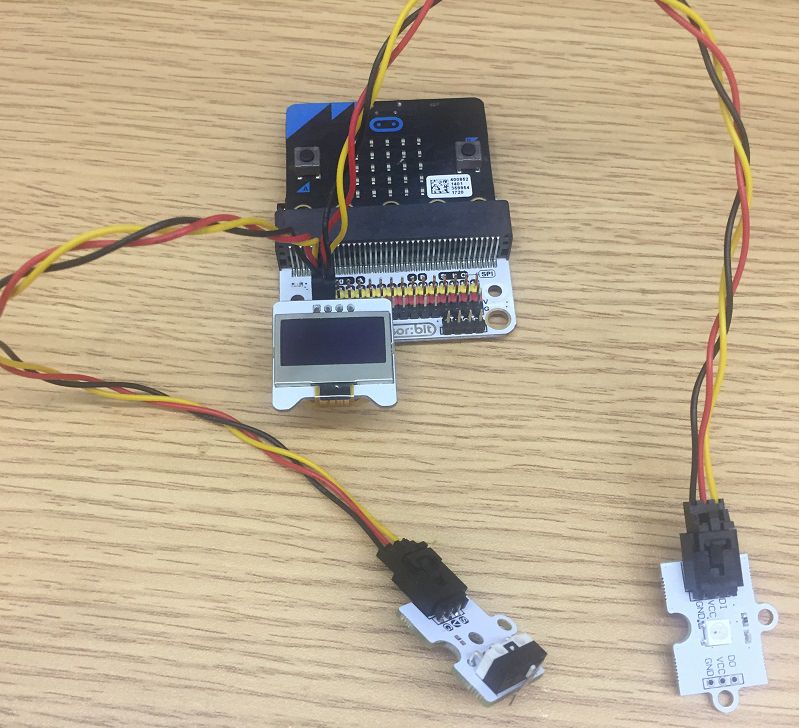

将元器件按如图摆放黏贴。

../../_images/CjEr1qT.jpg

12.5. 硬件连接图

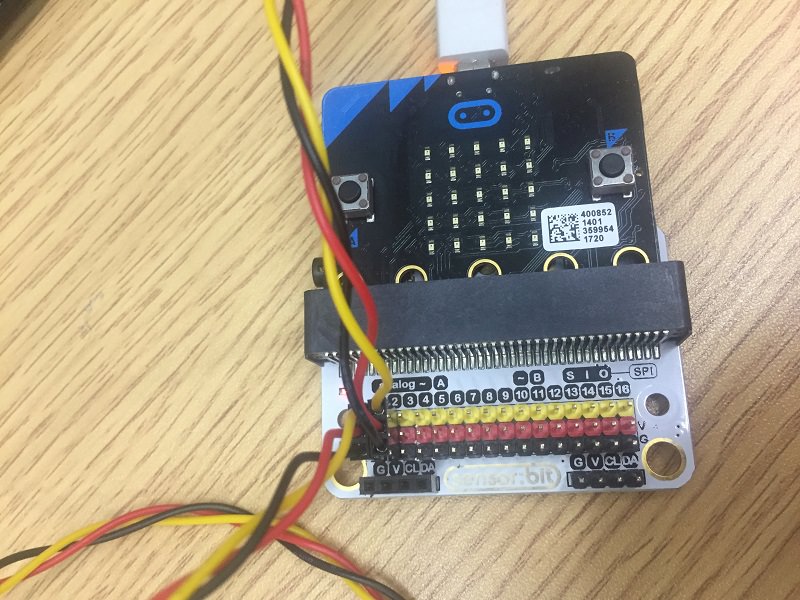

P1口连接碰撞电子积木 P2口连接彩虹LED电子积木 IIC口接OLED显示屏

../../_images/7ifVFg1.jpg

12.6. 软件


微软makecode

12.7. 编程


步骤 1

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../../_images/smart_home_kit_case_01_01.png

为了给智能家居套件编程,我们需要添加一个代码库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框。搜索“smarthome”,然后点击下载这个代码库。

../../_images/smart_home_kit_case_01_02.png

注意:如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2

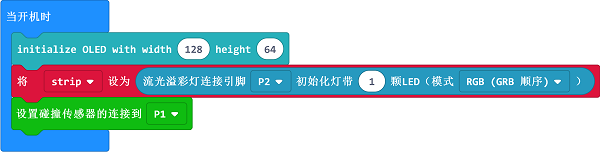

从“基本”中拖出一个“当开机时”积木块, 从OLED函数库中拖出initialize OLED积木块,初始化OLED显示屏。 从“流光溢彩灯”函数库中拖出“将‘strip’设为”积木块,将P2口的彩虹led设置为单颗灯,使用RGB模式。 然后从“智能家庭”函数库中拖出“设置碰撞传感器的连接” 积木块,设置为P1口,用来检测碰撞模块的按压情况。

../../_images/smart_home_kit_case_10_03.png

步骤 3

在“无限循环”中,拖入一个判断语句,用来监测按钮是否触碰模块是否被按下。 当触碰模块被触发,使用show string 积木块将“your treasure is safe ”显示在OLED显示屏上,并将彩虹led灯显示为绿色,显示安全信号。 当触碰模块未被触发,同样使用show string 积木块将“your treasure not safe ”显示在OLED显示屏上,并将彩虹led设置为红色警示色。

../../_images/smart_home_kit_case_10_04.png

程序

请参考程序连接:https://makecode.microbit.org/_HsM6PrRhAA9c

你也可以通过以下网页直接下载程序。

---

12.8. 结论

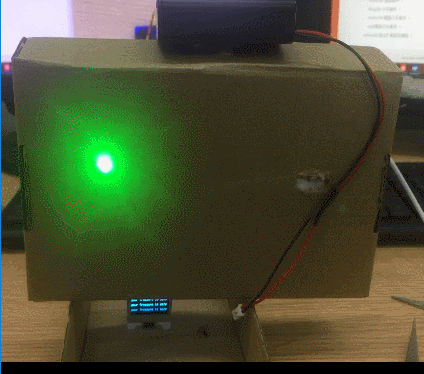

  • 当物品被放在触碰模块上,彩虹led显示绿色,OLED显示屏显示财产安全。当物品被拿走,彩虹led显示红色,OLED显示屏显示财产不安全。

../../_images/gUJKXeu.gif

12.9. 思考


  • 除了保护财产,智能家居套件能不能用来制作入侵防卫?
