3. 课程_02 按钮#

../../_images/SVbSfPB.jpg

3.1. 简介#


在上一个实验中,我们已经学习了如何让micro:bit控制2颗LED灯交替闪烁。这次我们将使用一个按钮来控制LED灯的闪烁。当我们按下按钮,2颗LED灯会交替闪烁;松开按钮,LED灯就会停止闪烁。

3.2. 元件清单#


硬件:#

  • 1 x micro:bit

  • 1 x USB线

  • 1 x micro:bit面包板扩展板

  • 1 x 面包板83x55 mm

  • 2 x LED

  • 2 x 100欧姆电阻

  • 1 x 瞬时按钮开关

  • 若干跳线

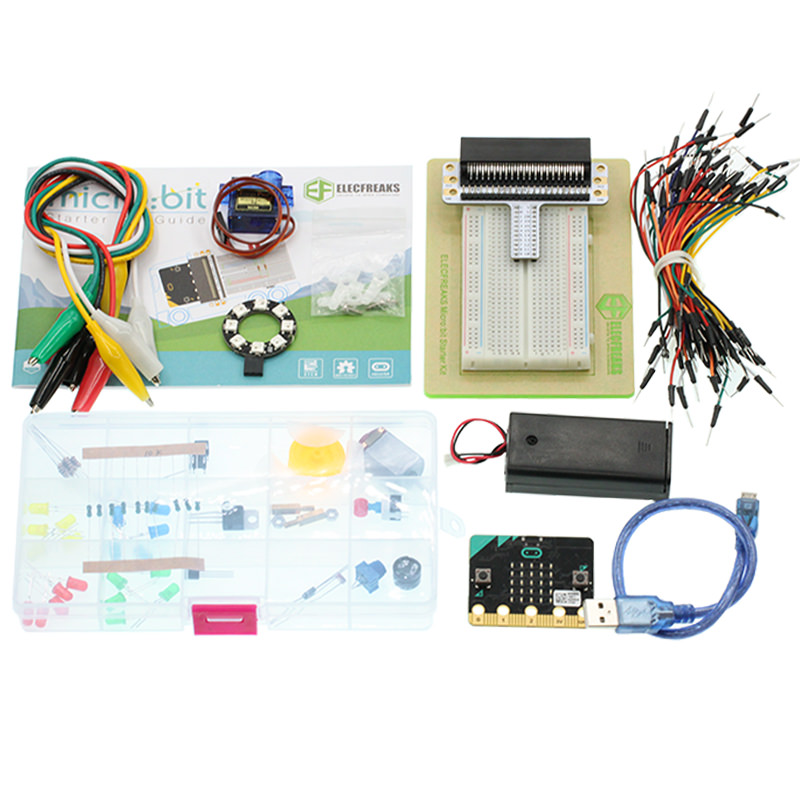

温馨提示:如果你需要以上所有元件,你可以购买我们的Elecfreaks小小科学家套件

../../_images/W4tseua.jpg

3.3. 主要元件介绍#

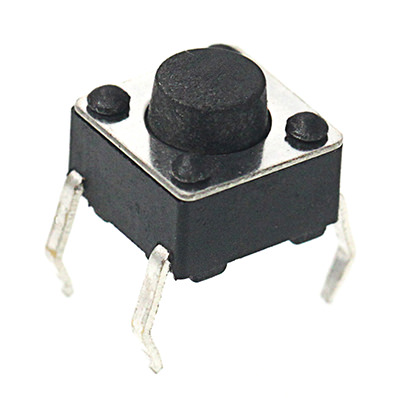

瞬时按钮开关#

这是一个用来控制电子设备的普通元件。它大部分用于连接或者切断控制电路,从而实现电机或者其他电子设备的控制。 瞬时按钮开关通常是保持开启的。当它被按下的时候,电路就接通了;当它被弹起的时候,它就会跳回到未连接的状态。

../../_images/IO2KzaW.jpg

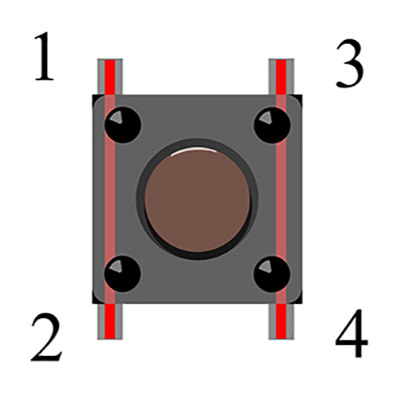

瞬时按钮开关有4个引脚。这4个引脚可以被分为2组:引脚1短接引脚2,引脚3短接引脚4。

../../_images/OgWZfBQ.jpg

3.4. 实验步骤#


硬件连接#

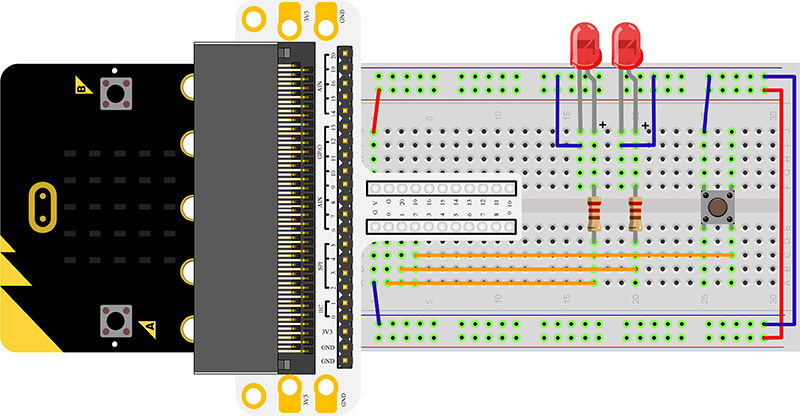

根据下面的图片将你的元件连接起来:

  • 1.将led灯的短引脚与GND连接

  • 2.将led灯的长引脚通过电阻,与P0口与P1口连接

  • 3.将瞬时开关与P2口连接

../../_images/qXKoSN4.jpg

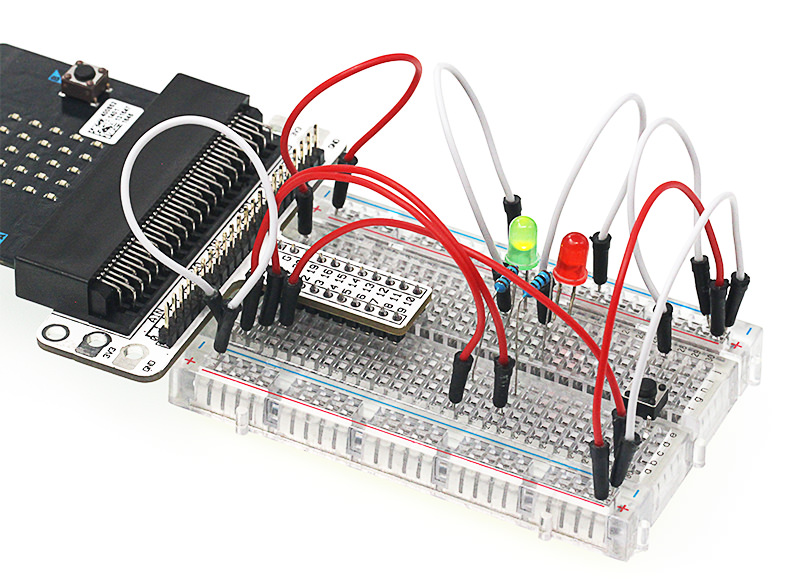

连接完成后如图:

../../_images/uGLigLh.jpg

软件#

微软Makecode在线编辑器:makecode.microbit.org

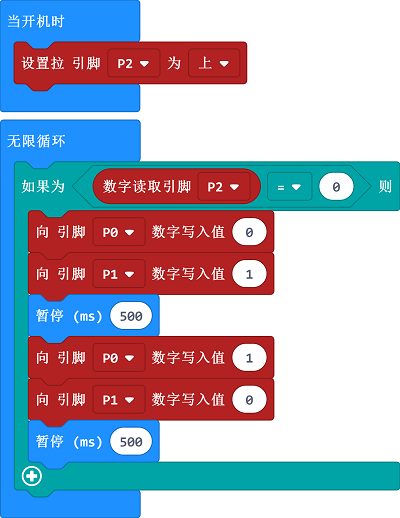

如图所示编写程序#

../../_images/case_02_01.png

代码详解#

  • 1.在 当开机时 积木块中将P2口电位拉高。

../../_images/case_02_02.png

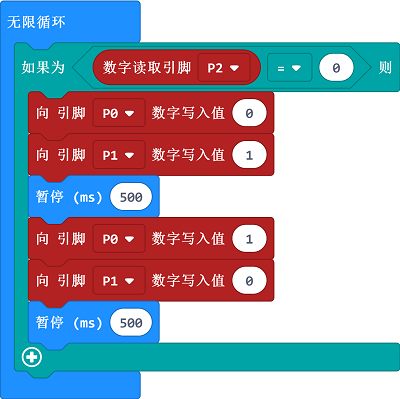

  • 2.读取P2口的状态,判断按钮是否按下,当按钮被按下,将P0口写入数字信号0,关闭led,将P1口写入数字信号1,打开led,延迟500ms,将P0口写入数字信号1,打开led,将P1口写入数字信号0,关闭led,延迟500ms。

../../_images/case_02_03.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_T585WeYwVWtv

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

3.5. 实验结果#

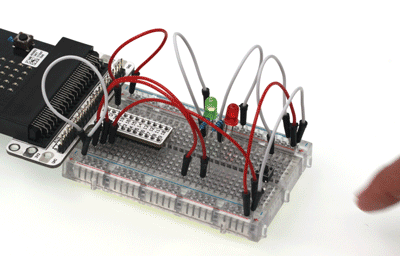

当你按下按钮,你可以看到2颗LED灯交替闪烁;松开按钮,这两颗LED灯就停止闪烁。如果不是这样的话,请返回之前的步骤,检查你的操作。

../../_images/7w5yp6z.gif

3.6. 思考#


如果我们想按下按钮点亮红色的LED灯,松开按钮点亮绿色的LED等,那么我们该如何编程呢?

3.7. 常见问题#
