9. iot:bit物联网扩展版#

9.1. 简介#


  • Iot:bit是一款micro:bit物联网科学实验扩展版,支持3pin接口的传感器,执行机构和蜂鸣器,板载了RTC时钟模块,即使主板断电,也会精准计时。

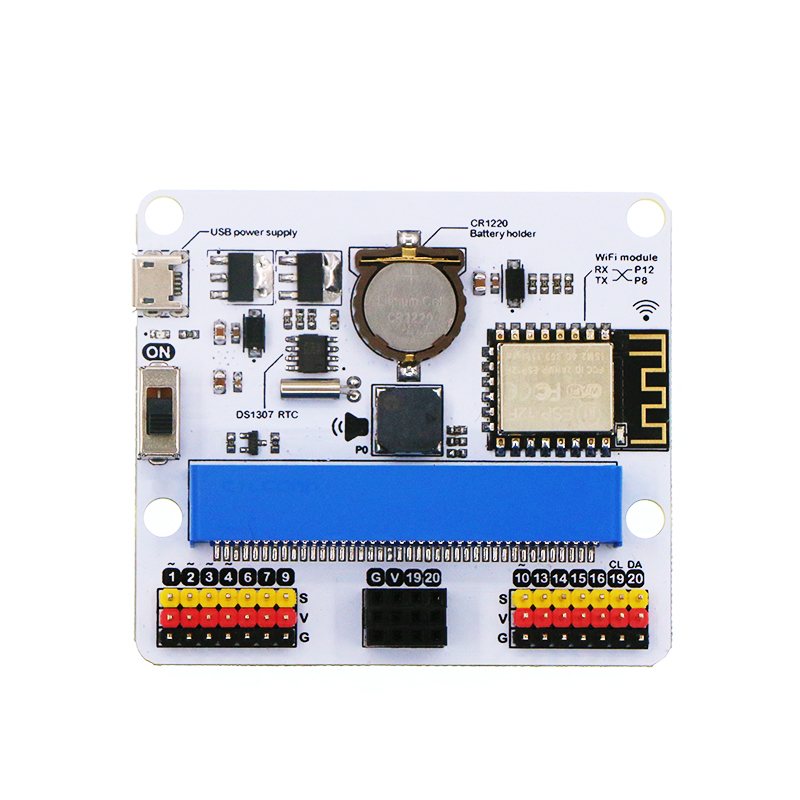

  • IoT:bit是一款基于micro:bit的物联网micro:bit扩展板,它使用ESP8266为WIFI扩展模块,使用串口与micro:bit通信,同时扩展了micro:bit上所有可用的IO口,以GVS形式引出,通过它能扩展各种3V的电子积木模块,如LED灯、光敏、舵机等。并且板载了蜂鸣器能够播放外音。板载RTC时钟,断电也可以继续计时。使用makecode编程扩展专属代码库,可以方便接入thingspeak,快速搭建物联网智能设备。

../_images/NGKCsKq.jpg

特性#


  • 集成了ESP12F WiFi、RTC、无源蜂鸣模块。

  • 以GVS端子形式扩展出大部分IO口。

  • 丝印注明板载主要元件。

  • 单独引出IIC接口,能直接插入OLED、BME280等IIC器件。

  • 集成蜂鸣器和耳机接口。

  • 兼容乐高:4个标准间距的乐高固定孔。

9.2. 硬件外观及参数#

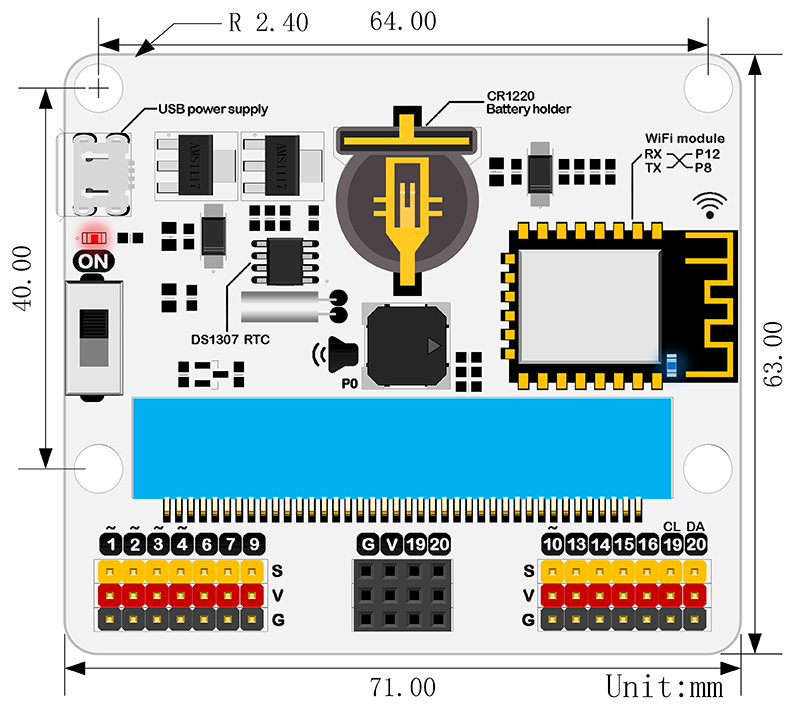

外形与安装定位尺寸#


  • 产品尺寸:71mm x 63mm x 23mm

  • PCB板厚:1.5mm

  • 开孔直径:2.4mm

../_images/5CDXW5R.png

参数#


项目 参数 备注
直流供电电源 USB-5V -
最大工作电流 800mA -
工作温度 -25~80℃ -
WIFI模块 ESP8266 ESP12F
蜂鸣器 无源蜂鸣器 -
RTC时钟 DS1307 RTC -
RTC时钟电池 CR1220 纽扣电池 需自行配备
引脚引出 非全 -
串口引出 串口可对IO口进行映射 软件编程实现
I2C口引出 19、20引脚 只能作为I2C功能引脚使用
SPI口引出 14、15引脚 可做普通IO使用
尺寸 71.00mm X 63.00mm 不含包装
净重 30.00g 不含包装

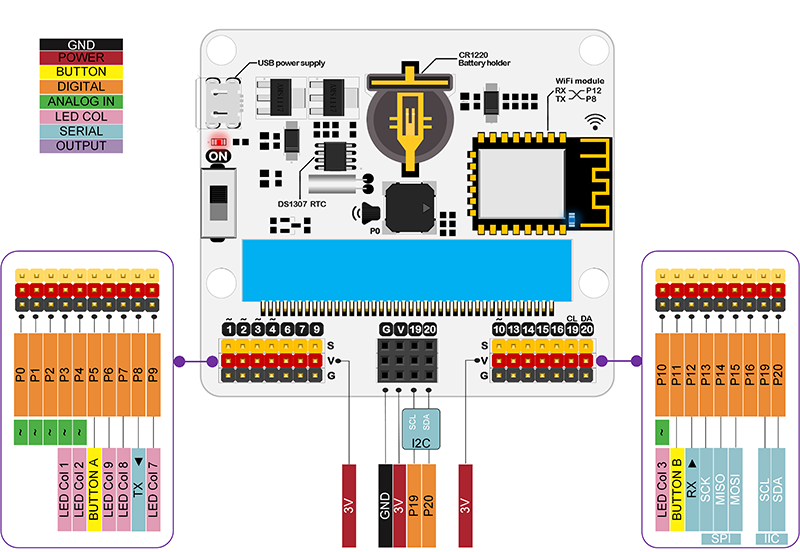

引脚接口框图#


../_images/3Pb4vCV.png

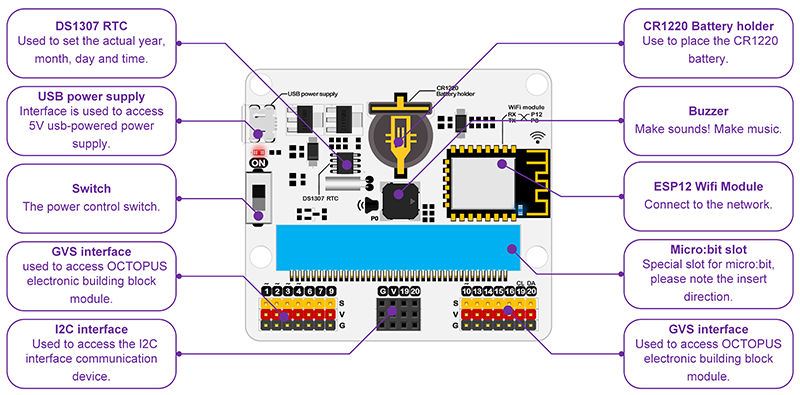

主体模块介绍#


../_images/bkO3DMr.png

9.3. 软件支持#


  • 编程方式:Makecode/Micropython/JavaScript/

Makecode积木块#


  • Microsoft出品micro:bit官方推荐使用编程方式。

  • https://makecode.microbit.org

../_images/LczawXh.png

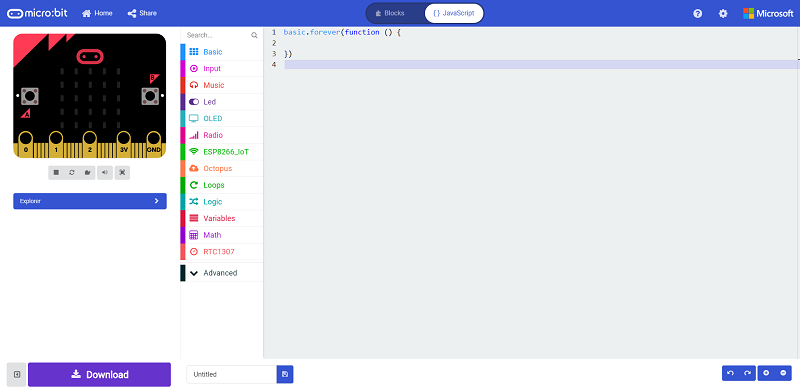

JavaScript代码编程#


  • makecode界面中点击JavaScript可以进行JavaScript编程。

  • https://makecode.microbit.org

../_images/X7zJlwA.png

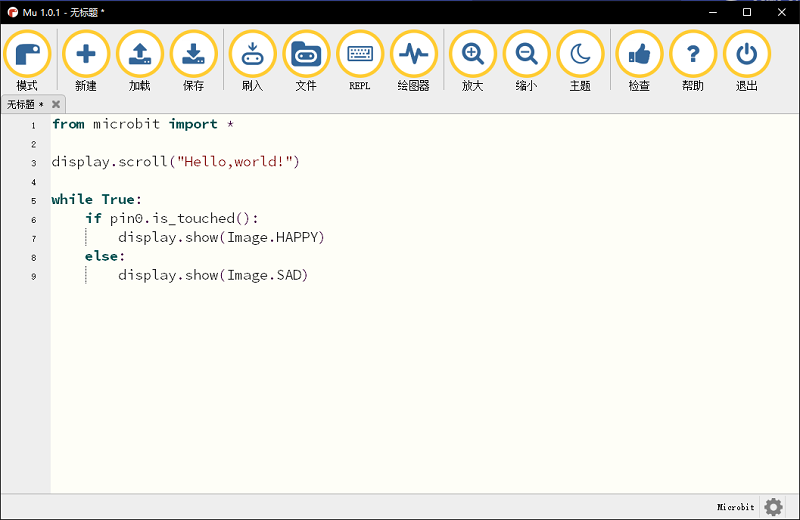

MicroPython代码编程#


  • 进阶编程方式MicroPython官方推荐使用MU软件

  • https://codewith.mu/

../_images/CJytOdT.png

9.4. 快速上手#


硬件安装及连接#

  • 首先安装CR1220纽扣电池为RTC时钟模块供电,

../_images/EkM7aP2.gif

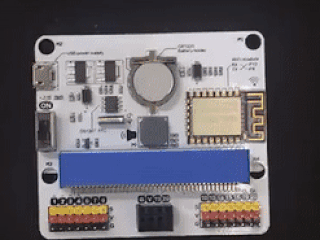

  • 然后把Microbit插到Iot:bit上,注意插接方向

../_images/kFW4hB9.gif

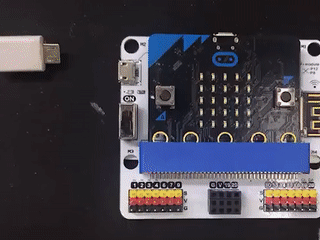

  • 最后使用独立USB电源为扩展板供电,打开板载电源开关。

../_images/DXB3mBI.gif

软件编程#


软件编程平台#


  • makecode积木块在线编程:https://makecode.microbit.org

添加代码库#

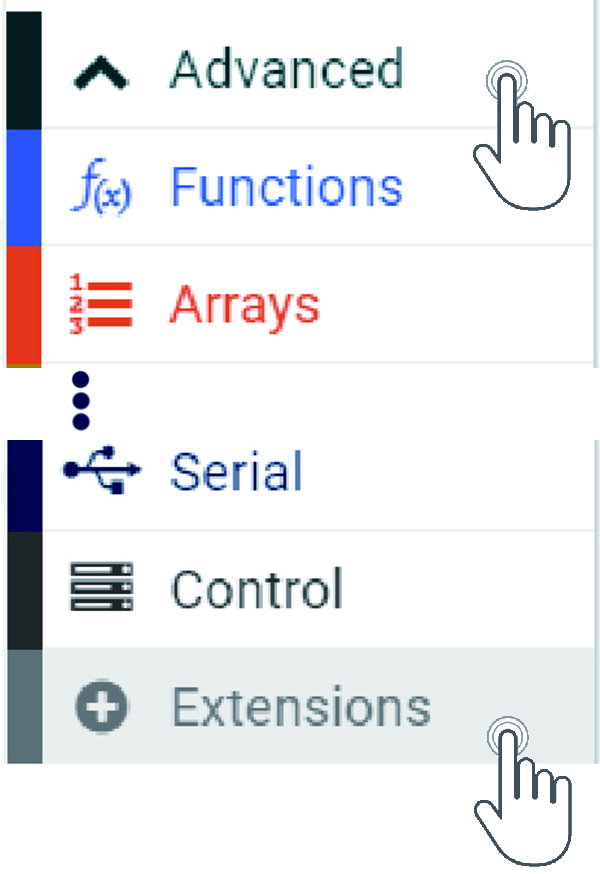

  • 在MakeCode的代码抽屉中点击Advanced,查看更多代码选项。

../_images/j31P9Bx.jpg

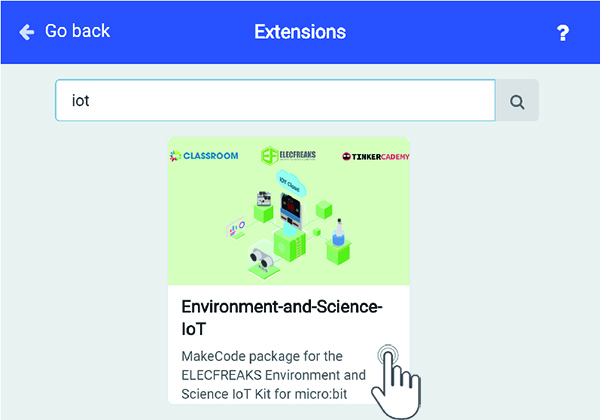

  • 为了给IoT物联网环境科学套件编程,我们需要添加一个扩展库。在代码抽屉底部找到“Extension”,并点击它。这时会弹出一个对话框。搜索“IOT”,然后点击下载这个代码库。

../_images/AaZxCEb.jpg

**注意:**如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

如何驱动蜂鸣器#

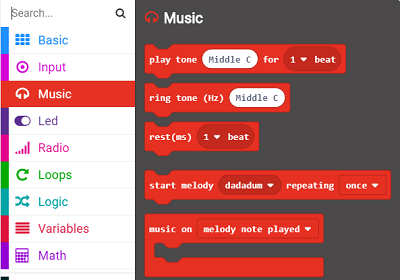

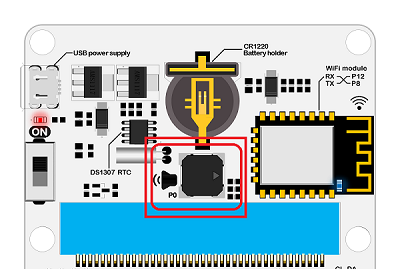

  • IoT:bit板载一颗蜂鸣器,位置如图上所示,连接到micro:bit主板的P0口,可以直接用makecode积木块中music编程播放音乐。

../_images/zBNYZsy.png ../_images/lNibSJk.png

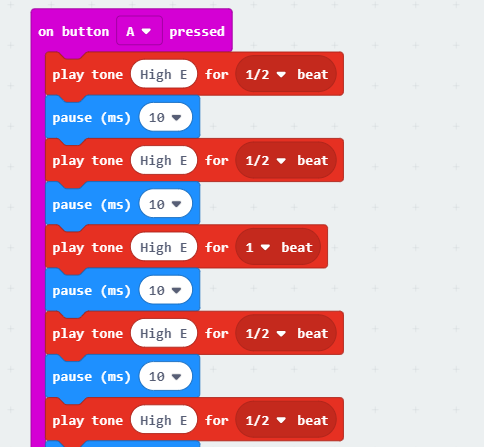

  • 在input函数库中选择当按钮A按下时。编写一小段音乐。

../_images/cPG4w9y.png

如何使用RTC时钟#

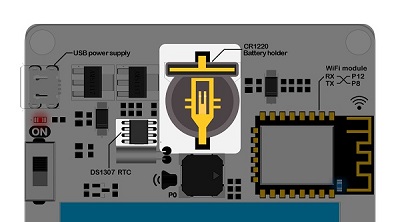

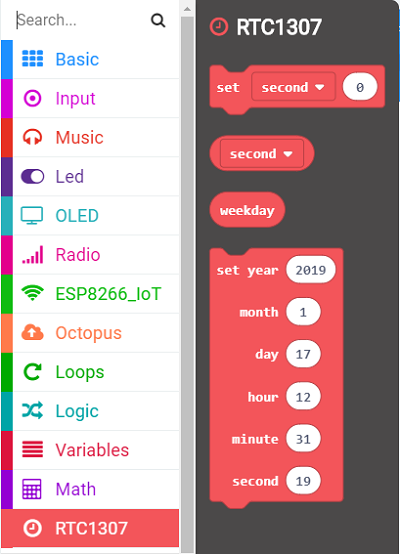

  • IoT:bit板载DS1307RTC时钟模块,位置如上图所示,RTC时钟需要一颗CR1220纽扣电池持续供电,这样当IOT:bit断电时,RTC时钟模块也持续工作保证时间正确。

../_images/Y76pQRh.jpg ../_images/ivqmwe3.png


  • 按下按钮A,将时间设置为设定时间。开机时开始RTC时钟模块功能,循环在点阵显示屏上显示分钟。

  • 将电源关闭一分钟后再打开电源,点阵显示屏会显示增加1分钟后的分钟数。

../_images/t9fOHMT.png

如何使用物联网功能功能#

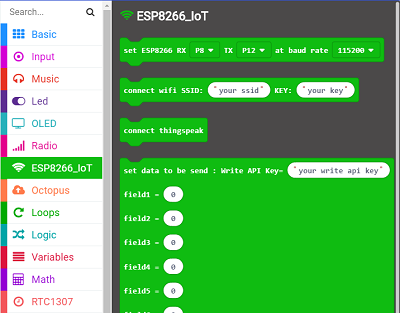

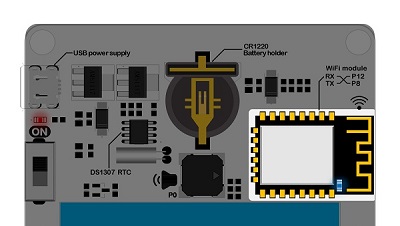

  • IoT:bit最重要的功能为WIFI功能,板载ESP-12FWIFI模块,可以连接WIFI,发送数据,使用串口与micro:bit主板通信,板载默认连接引脚RX-P8TX-P12。物联网使用

  • 使用thingspeak平台作为物联网云端,可以编写代码一键上传数据。thingspeak平台使用指南

../_images/CbzmpB1.jpg ../_images/fLnI2rl.png

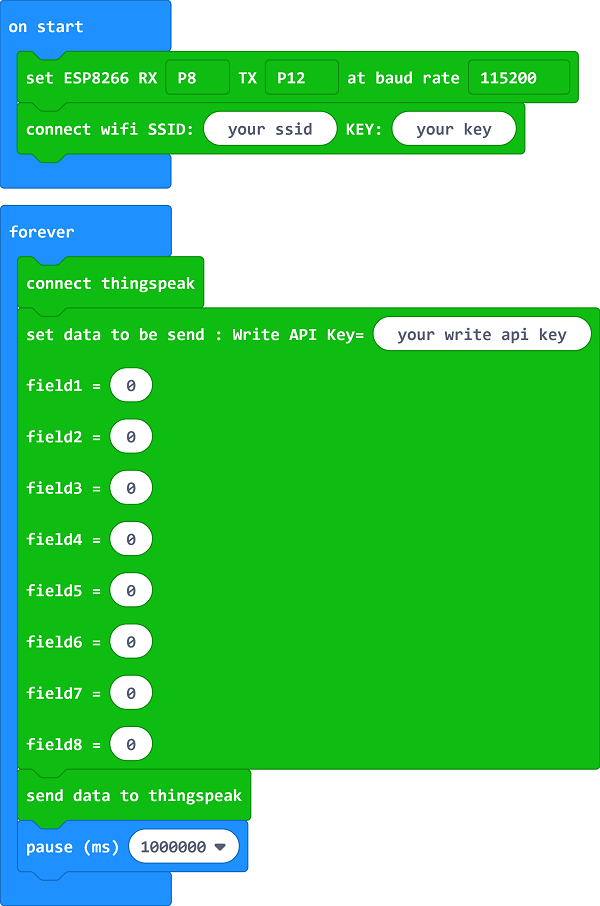

  • 当开机时初始化ESP8266默认连接到P8和P12端口。

  • 然后连接自己的WiFi,写入账号和密码。

  • 在永久循环中,连接thinkspeak平台,设置要发送的数据,然后发送数据,暂停一会。

../_images/03PNnhW.png

其他传感器支持库#

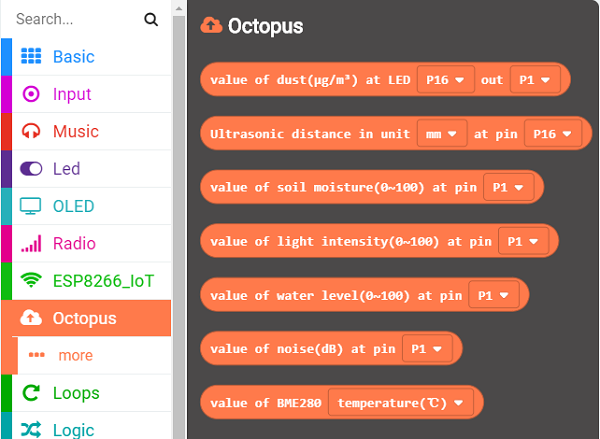

  • IoT:bit同样支持elecfreaks出品的各种传感器,为了方便使用,扩展包里新增了Octopus积木块。

../_images/hQwlIOW.png

下载代码#

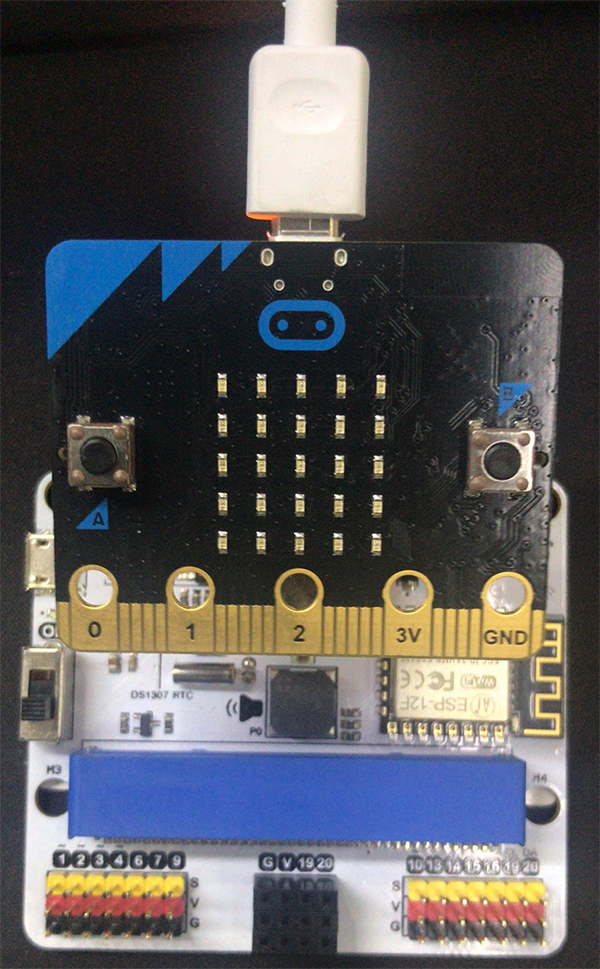

  • 首先将micro:bit单独连接USB线,另一端连接到电脑。(如果插在扩展板上可能会导致micro:bit连接不正常或者损坏)

../_images/DfE3smq.jpg

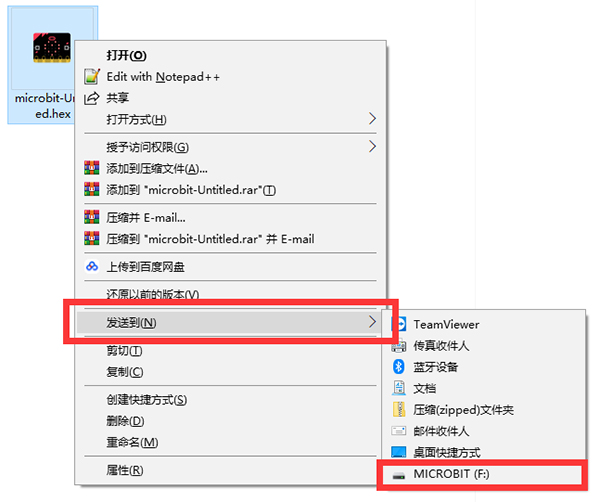

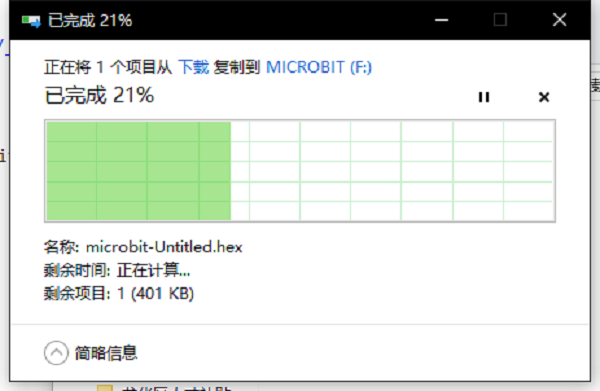

  • 将下载好的文件,点击鼠标右键发送到micro:bit盘,或者复制黏贴micro:bit盘。

../_images/lIRbv15.jpg

../_images/JsGZrPa.png

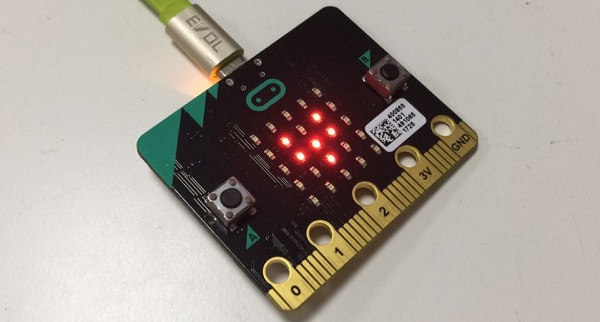

  • 即可观察程序结果。

../_images/YEGtIO7.jpg
