6. 课程_04 报警装置

6.1. 目标:

制作一个简易的报警装置

6.2. 步骤 0: 项目简介


../../_images/mNlJj4l.png

在这个项目中,我们将会制作一个简易的报警装置来提醒屋主有人偷东西。当碰撞传感器检测到物体被拿走,红色的LED将会闪烁。如果没有检测到物体被拿走,绿色的LED将会一直亮着。我们可以在 OLED 屏幕上看到这个装置的状态。

6.3. 所需材料:

  • 1 x BBC micro:bit

  • 1 x USB线

  • 1 x 扩展板

  • 1 x LED模块

  • 1 x 碰撞传感器

  • 1 x OLED

  • 1 x LED

  • 2 x 母对母跳线

温馨提示: 如果你想要以上所有这些元器件,你可以购买我们的micro:bit小小发明家套件

6.4. 目标:


  • 认识LED模块、普通的LED灯、碰撞传感器以及OLED模块。

  • 用不同类型的LED来进行创作。

  • 用碰撞传感器和OLED来进行创作。

6.5. 制作过程


步骤 1 – 元器件连接

../../_images/208tSHD.jpg

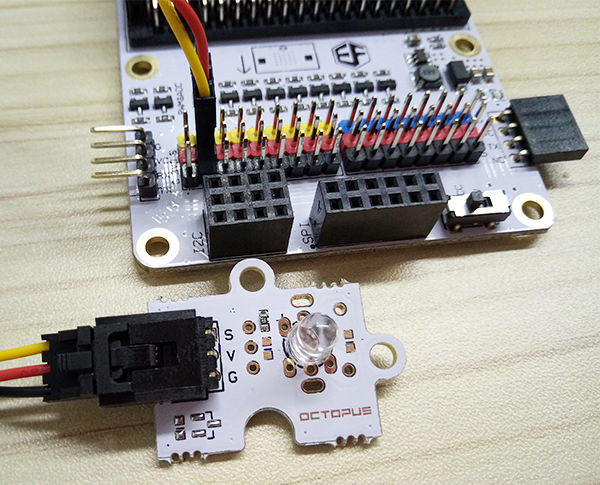

把LED模块连接到P1。

../../_images/wGQpzcn.jpg ../../_images/9yVjSuC.jpg

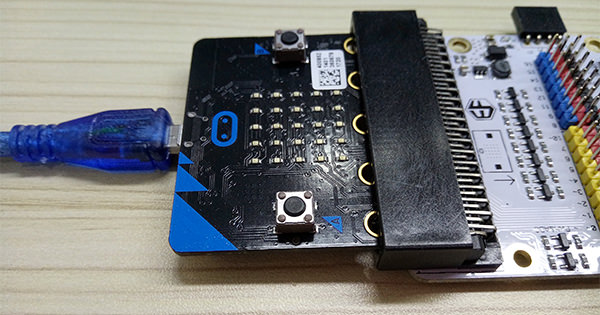

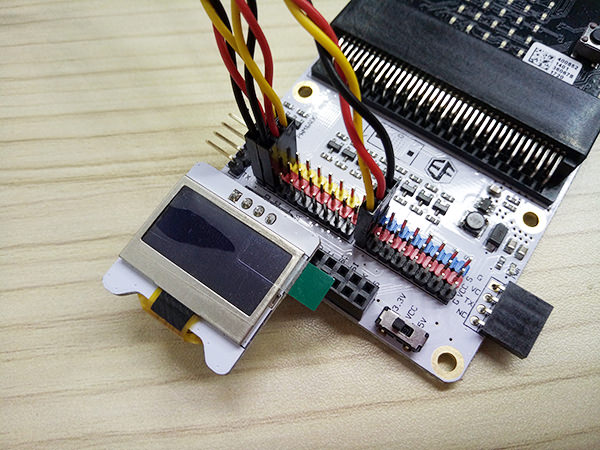

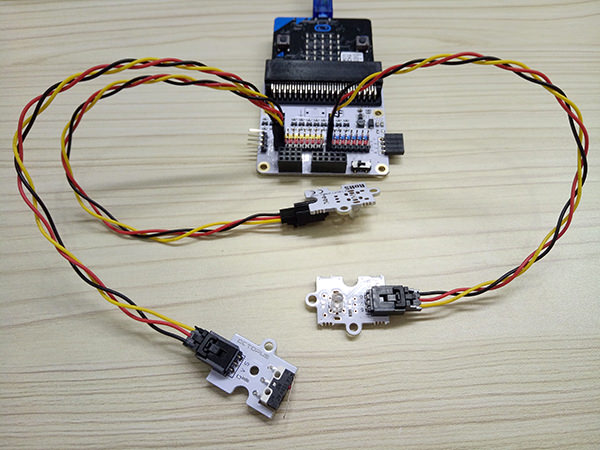

如上图所示,用USB线连接micro:bit,再把micro:bit插入到扩展板上。然后,将碰撞传感器连接扩展板上的P0,LED模块连接P8。确保线的颜色和扩展板上的颜色一致。 最后,将OLED模块插入扩展板上3排排针的任意一排插孔。

../../_images/LQkLriL.jpg

步骤 2 – 编程前的准备

我们需要添加代码库来方便我们使用准备好的元器件。点击代码抽屉中的”高级”,查看更多的代码选项,并在下拉菜单底部点击”扩展”。

../../_images/R5lx5Np.jpg

此时,将弹出一个对话框。在对话框中搜索“tinker kit”, 然后点击下载这个代码库。

../../_images/pduH11r.png

注意:如果你收到提示说一些代码库因为不兼容的问题将被删除,你可以选择根据提示操作,或者在项目文件的菜单中选择新建一个新项目。

步骤 3 – 编程

../../_images/Tinker_Kit_case_04_01.png

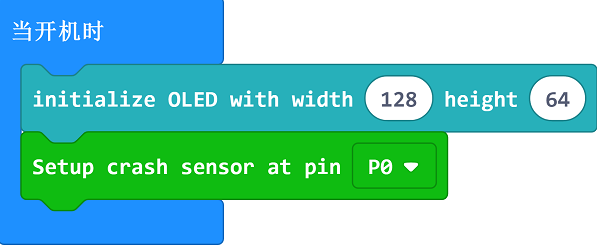

接下来,使用Tinkercademy项下的积木块来初始化OLED和碰撞传感器。如上图所示。

../../_images/Tinker_Kit_case_04_02.png

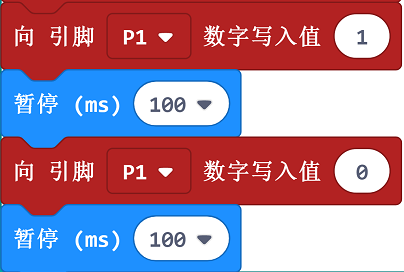

这个部分的代码可以使红色的LED灯持续闪烁。你可以通过改变暂停的间隔时间来调整LED灯闪烁的速度。

../../_images/Tinker_Kit_case_04_03.png

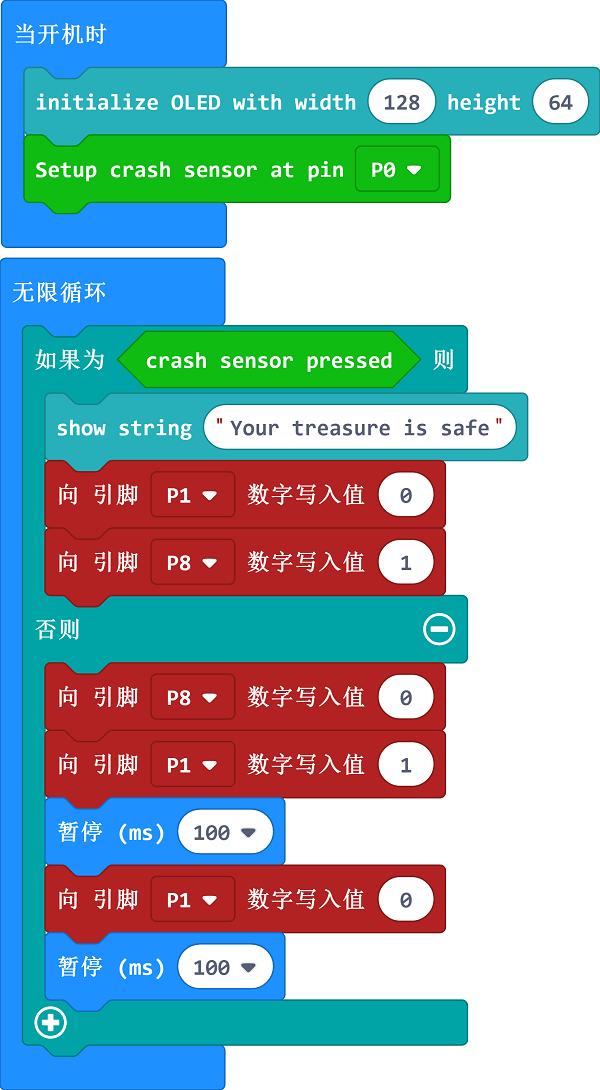

因为这里只有2个条件,所以我们只需要一个“else-if”语句。当碰撞传感器上被按下,绿色的LED将被点亮。否则,红色的LED灯将会持续闪烁。

如果你不想自己动手编写这些代码的话,你可以从下面这个链接下载程序的完整代码:

https://makecode.microbit.org/_RxH3Ex9j8UJE

或者,你也可以从下面这个页面下载代码:

步骤 4 – 成功!

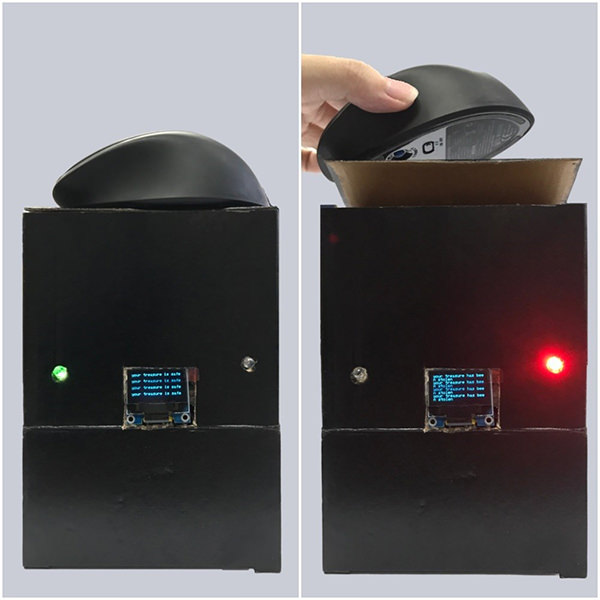

接下来,让我们一起把代码下载到micro:bit,让代码运行吧!然后,再找本书或者其他什么东西放到装置的顶部,看一看下面会发生什么。我们可以看到绿灯被点亮,正如图中所示。然后,把书或者你放置的其他东西拿走,绿灯熄灭,红灯开始不停地闪烁。

../../_images/wpyHSOF.jpg
