18. 按钮模块#

18.1. 简介#

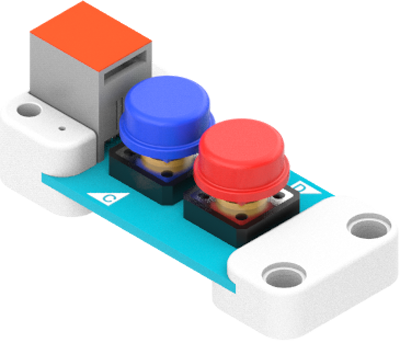

按钮模块,可以检测按压动作。

../_images/05017_01.png

18.2. 特性#


  • RJ11端口设计,防止误插,易于使用。

18.3. 技术规格#


项目 参数
SKU EF05017
接口 RJ11
接口类型 数字输出
工作电压 3.3V

18.4. 外形与定位尺寸#


../_images/05017_02.png

18.5. 快速上手#


所需器材及连接示意图#

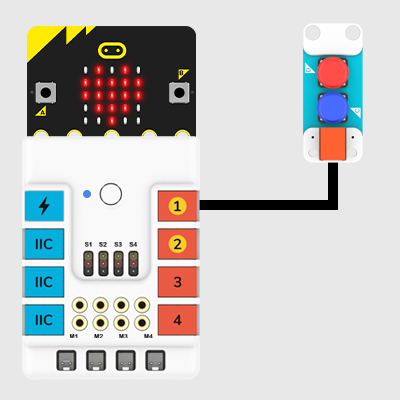

  • 如下图所示,将按钮模块连接到哪吒扩展板的J1端口。

../_images/05017_03.png

18.6. makecode编程#


步骤 1#

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../_images/05001_04.png

为了给按钮模块编程,我们需要添加一个扩展库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框,搜索”PlanetX“,然后点击下载这个代码库。

../_images/05001_05.png

*注意:*如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2#

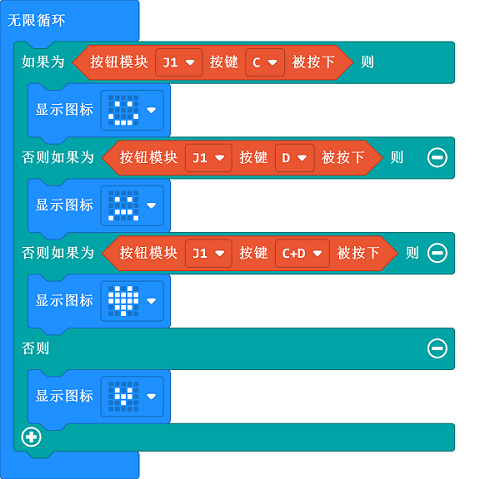

如图所示编写程序#

../_images/05017_06.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_5sRaqeg059oF

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • 按下按钮模块的C键、D键或者C键和D键同时按下,micro:bit的LED矩阵显示对应的图标。

18.7. python编程#


步骤 1#

为了方便的使用python对行星系列传感进行编程,我们可以使用已经编写好的库[PlanetX_MicroPython],只需要调用函数并修改参数即可实现对应的功能。

下载压缩包并解压PlanetX_MicroPython

推荐使用官方平台:Python editor进行编程

../_images/05001_074.png

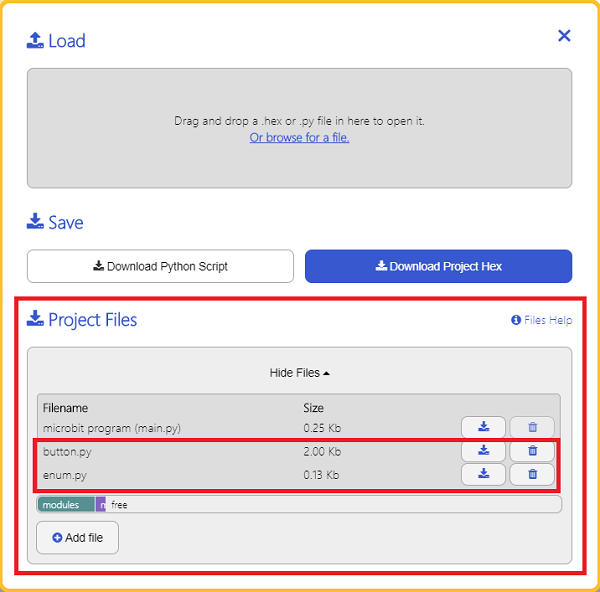

为了给按钮模块编程,我们需要添加enum.py和button.py两个文件。点击Load/Save,然后点击Show Files(1)下拉菜单,再点击Add file在本地找到下载并解压完成的PlanetX_MicroPython文件夹,从中选择enum.py和button.py两个文件添加进来。

../_images/05001_083.png ../_images/05001_093.png ../_images/05017_10.png

步骤 2#

参考程序#

from microbit import *
from enum import *
from button import *

button = BUTTON(J1)
while True:
    if button.C_is_pressed():
        display.show(Image.HAPPY)
    elif button.D_is_pressed():
        display.show(Image.SAD)
    elif button.CD_is_pressed():
        display.show(Image.COW)
        sleep(500)

结果#

  • 接通电源后,按下按钮‘C’、‘D’、‘C+D’,micro:bit的LED矩阵显示不同的图标。
