35. 火焰传感器电子积木#

35.1. 简介#

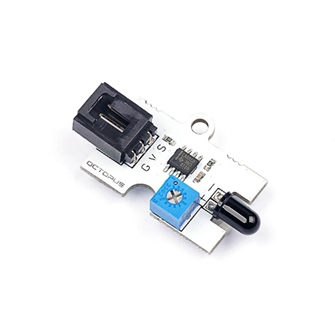

  • 火焰传感器可以检测火焰。

../../_images/04003_1.jpg

35.2. 特性#


  • 三线端口防止错误插拔,易于使用。

  • 3V电压支持micro:bit驱动

35.3. 技术规格#


项目 参数
SKU EF04003
电源需求 3V-5.5V
接口类型 数字
引脚定义 1-Signal 2-VCC 3-GND
响应 快速响应和高灵敏度
电路 简单的驱动电路
稳定性 稳定耐用

35.4. 外形与定位尺寸#


35.5. 快速上手#


所需器材及连接示意图#

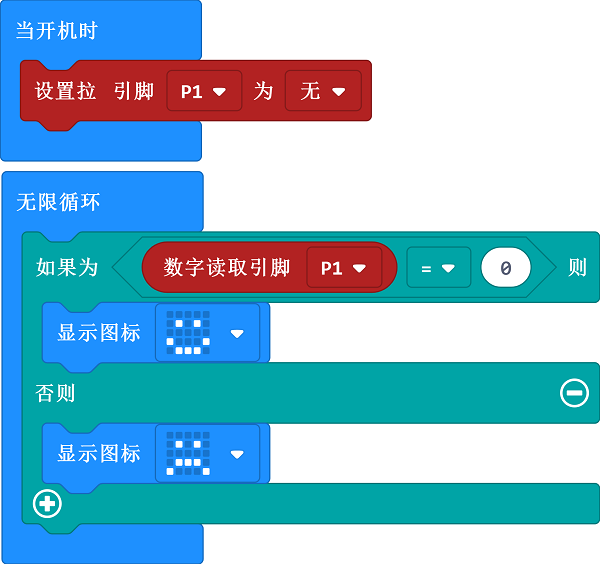

如图所示编写程序#

  • 根据火焰传感器返回值显示不同图标。当没有检测到火焰时,返回值为0,显示笑脸图标;否则显示其他图标。

../../_images/04003_2.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_cYsWq7LR9Y7s 你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • 当火焰传感器没有检测到火焰时,板载LED矩阵显示笑脸图标,否则显示其他图标。

35.6. 相关案例#


35.7. 技术文档#
