3. 软件编程案例01:LED灯

3.1. 简介


LED灯的应用非常广泛。在日常生活中,我们看到的大部分信号灯都采用了LED灯座位主要光源。在本案例中,我们使用micro:bit控制1颗LED灯闪烁。

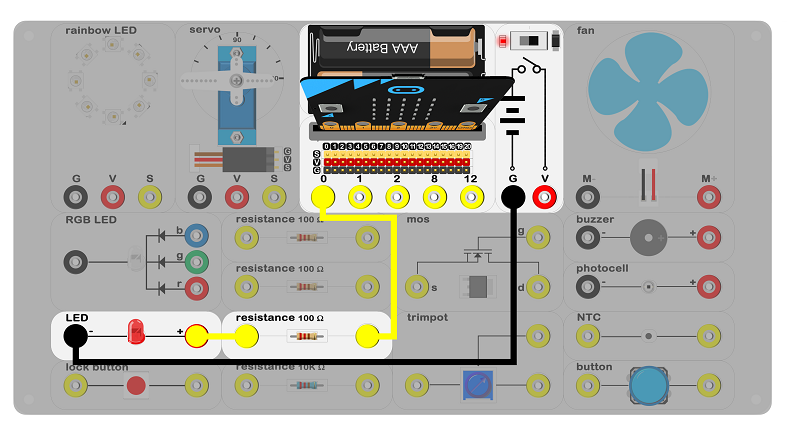

3.2. 硬件连线图


../../_images/jGkCj0K.png

  • 使用香蕉线按如上图连接电路,电池盒内放入2颗7号AAA电池。

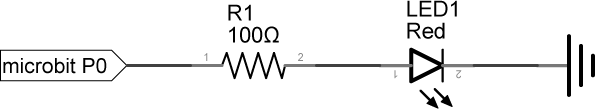

3.3. 电路原理图


../../_images/5DImBjP.png

  • micro:bit插槽的GND端和电池GND相连内部,形成电流回路。

  • 当P0端口数字写入1,也就是高电平,电路接通,LED灯亮起。

  • 当P0端口数字写入0,也就是低电平,电路断开,LED灯熄灭。

3.4. 主要元件介绍


LED

  • LED是Light Emitting Diode(发光二极管)的缩写。这是一种半导体二极管。它可以将电能转换成光能。当电流经过的时候,它就会发光。

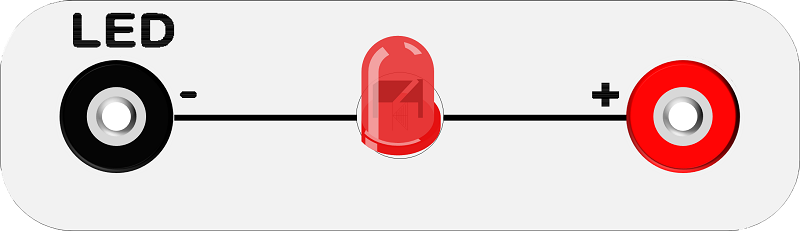

  • 在实验箱板子上我们配备了1颗红色的LED。左边黑色端口为负极,右边红色端口为正极。

../../_images/ks4hn2r.png

- 连线时注意正负极。

电阻

  • 电阻是一种用于控制电流的元件。它可以限制所连接的电路的电流。电阻不分正负极

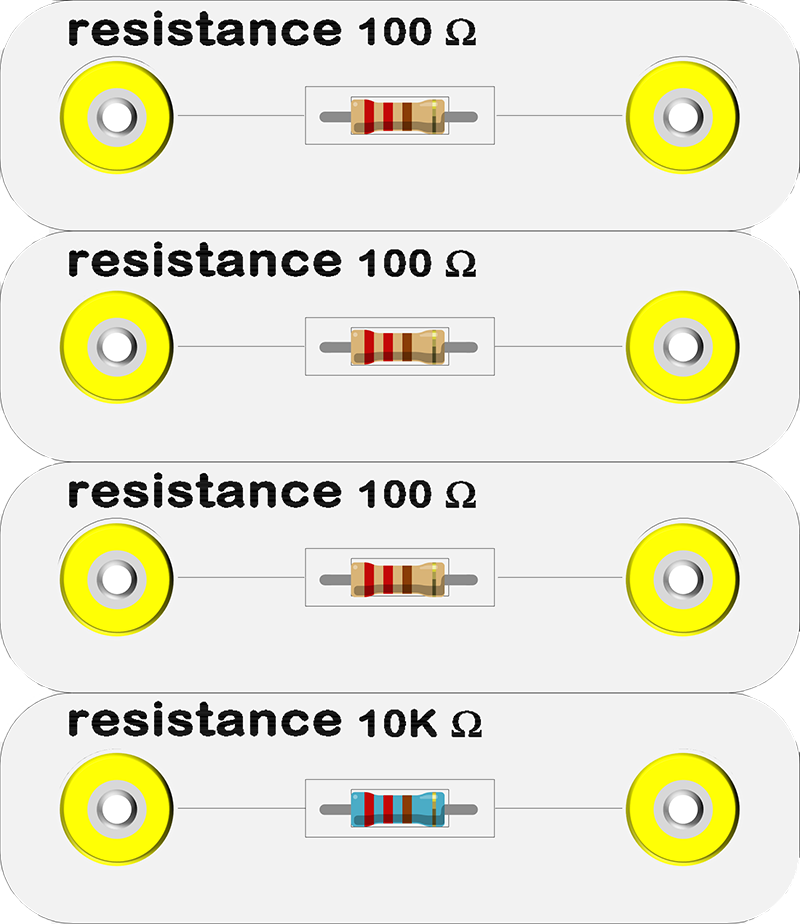

  • 在实验箱中配备了3颗100 Ω电阻和1颗10KΩ电阻。

../../_images/fv1fyJm.png

  • 在LED灯的电路中串联一个100Ω电阻以限流,如果不限制电流的话,可能会造成LED的损坏。

3.5. 软件编程设计


步骤 1

../../_images/t34k5Zb.png

步骤 2

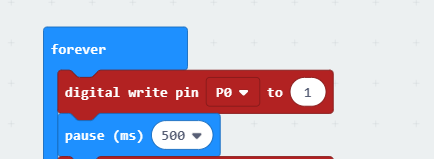

  • 首先在forever积木块中插入,向P0口数字写入1 积木块,以点亮LED灯,然后暂停500ms;

../../_images/VOh783L.png

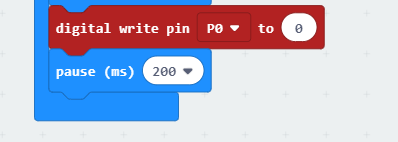

  • 再在后边插入,向P0口数字写入0 积木块,以关闭LED灯,然后暂停500ms;

../../_images/D08SzOj.png

程序

---

3.6. 结论

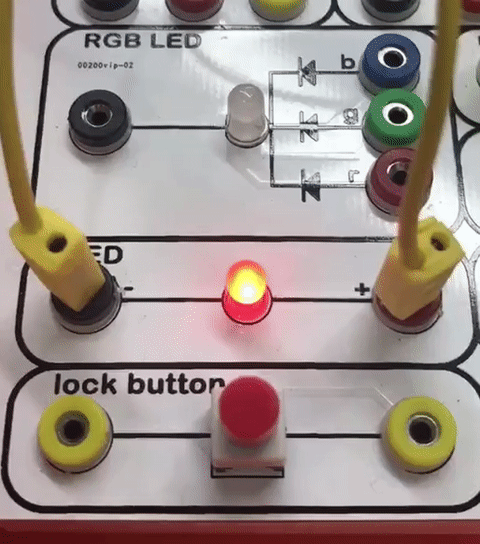

  • 打开开关,LED灯开始闪烁。

../../_images/KN0xKqX.gif

3.7. 思考


  • 为什么要加500ms延迟。
