7. 专用灯条模块#

7.1. 简介#


  • Ring:bit car V2灯条模块,是Ring:bit二代小车的专用扩展模块,连接简单功能强大,一卡一锁为你的Ring:bit小车扩展更多灯带。

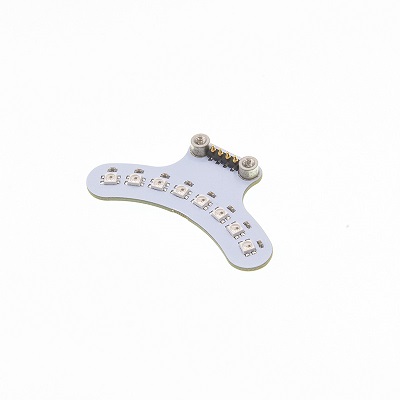

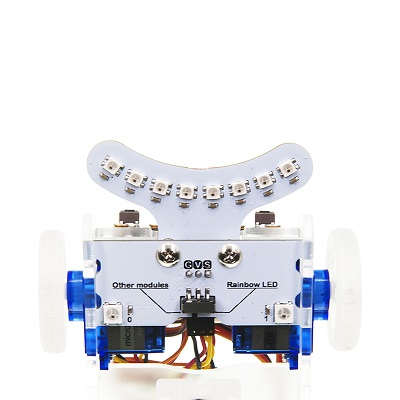

  • 搭载8颗Rainbow LED灯珠,全彩色,可以实现自动车灯、彩虹车灯等功能。

../../_images/ring_bit_v2_Rainbow_01.jpg../../_images/ring_bit_v2_Rainbow_02.jpg

7.2. 淘宝购买链接#


Ring:bit 二代小车套件

7.3. 特性#


  • 输入电压为3V~5V,micro:bit能直接驱动。

  • 标准的3线GVS接口,仅占用一个IO口。

  • 8颗小型灯珠,更加省电。

  • 每颗灯珠都可以独立编程,显示RGB色彩。

7.4. 参数#


项目 参数 备注
品名 Ring:bit car v2专用灯条扩展模块 -
SKU EF03425 -
工作电压 DC 3-5V -
接口 Ring:bit car专用弹针卡口 螺丝固定
输出信号类型 模拟 -
搭载灯珠 8颗 -
尺寸 60.8 x 33.20mm -
净重 5.7g -

7.5. 外形与安装定位尺寸#


https://raw.githubusercontent.com/elecfreaks/learn-cn/master/microbitKit/ring_bit_v2/images/ring_bit_v2_Rainbow_03.png

7.6. 快速上手#


硬件连接#


  • 首先将灯条模块插入Ring:bit小车底板插口。

https://raw.githubusercontent.com/elecfreaks/learn-cn/master/microbitKit/ring_bit_v2/images/ring_bit_v2_Rainbow_04.gif

  • 随后在反面用两颗螺丝固定。

https://raw.githubusercontent.com/elecfreaks/learn-cn/master/microbitKit/ring_bit_v2/images/ring_bit_v2_Rainbow_05.gif https://raw.githubusercontent.com/elecfreaks/learn-cn/master/microbitKit/ring_bit_v2/images/ring_bit_v2_Rainbow_06.gif

  • 扩展完成。

https://raw.githubusercontent.com/elecfreaks/learn-cn/master/microbitKit/ring_bit_v2/images/ring_bit_v2_Rainbow_07.jpg

软件编程#


  • makecode在线编辑器中编写一段简单的彩虹灯代码。

  • 设置Strip变量,初始化连接到到P0的10颗LED。

  • 设置LED显示rainbow彩虹色。

  • 在forever中循环位移颜色。

  • 显示颜色。

https://raw.githubusercontent.com/elecfreaks/learn-cn/master/microbitKit/ring_bit_v2/images/ring_bit_v2_Rainbow_08.png

程序代码链接:https://makecode.microbit.org/_3Wc1k8Ckg9vF

你也能通过下列窗口直接下载代码:

结果#


  • 彩虹车灯。

7.7. 常见问题#
