19. 电压检测电子积木#

19.1. 简介#

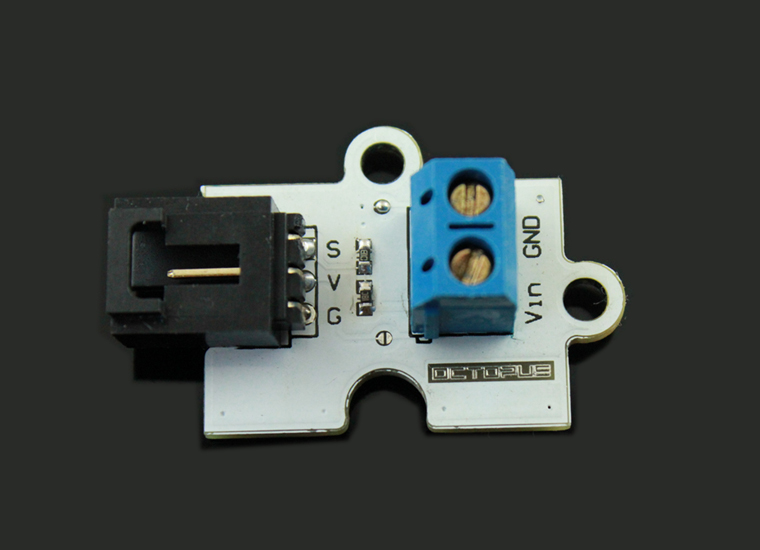

分压器可以检测高达50V的电源电压。分压器模块基于电阻器(1K和15K精密电阻器)

../../_images/fl6I2w5.jpg

19.2. 特性#


  • 分压器原理。电压检测模块允许输入电压降低16倍。由于micro:bit模拟输入电压为 3.3V,因此电压检测模块的输入电压不能大于3.3Vx16 = 52.8V。由于micoro:bit的10位ADC,这意味着采样分辨率为0.003225V(3.3V / 1023)。因此模块的最小输入电压为0.00489Vx3.3=0.01064V。

  • tips:所有octopus积木块都支持scrach编程。

19.3. 技术规格#


项目 参数
SKU EF04039
类型 模拟
输入电压(DC) 最大50V,最小0.01064V
检测范围 检测电源电压高达50V

19.4. 外形与定位尺寸#


../../_images/cdNd1Kw1.png

19.5. 快速上手#

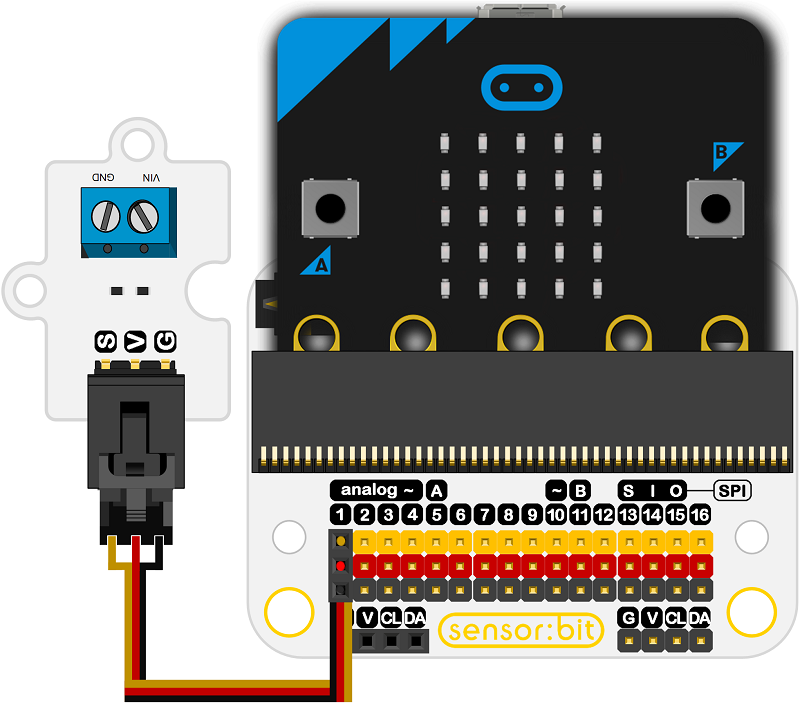

所需器材及连接示意图#

如下图所示,连接扩展板的P1口。

以sensor:bit为例

../../_images/fcHzFyT.png

添加Package#

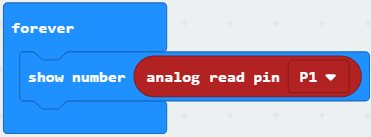

如图所示编写程序#

../../_images/6DO11mU.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_AXD2gM3J36Jz

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • micro:bit led灯上显示接收到的电压信息。

19.6. 相关案例#


19.7. 技术文档#
