2. 5V 继电器电子积木#

2.1. 简介#

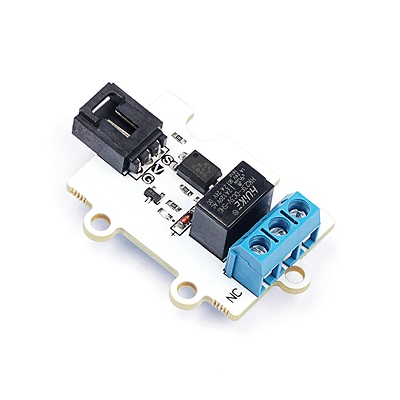

OCTOPUS 1Channel Relay是一款单继电器电子积木块。

../../_images/1E9gHLP.jpg

2.2. 特性#


  • 三线端口设计,防止误插,易于使用。

  • 3V电压支持micro:bit驱动

2.3. 技术规格#


项目 参数
SKU EF04026
继电器电源电压 3V-5.5V
接触器控制 采用光隔离电路
驱动电路 晶体管驱动电路,控制引脚高阻抗
大电流继电器 DC 24V 2A,AC 120V 2A
PCB定位孔 3mm标准定位孔

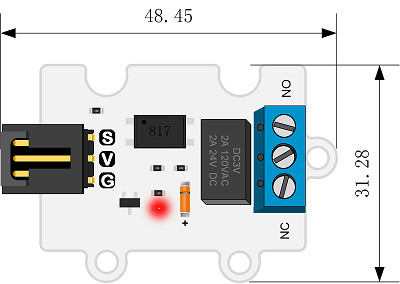

2.4. 外形与定位尺寸#


../../_images/lgUM5rk.png

2.5. 快速上手#

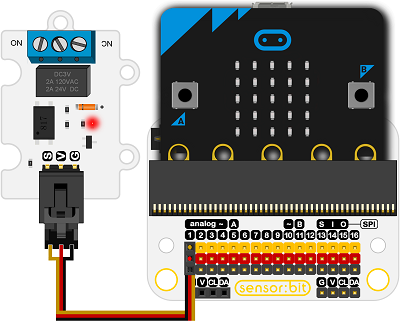

所需器材及连接示意图#


  • 如图连接扩展板的P1口。

以sensor:bit为例

../../_images/xcHn45y.png

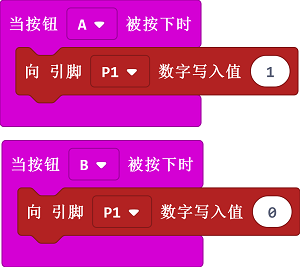

如图所示编写程序#


../../_images/04026_1.png

参考程序#


https://makecode.microbit.org/_5fRVFCVFUJmE 请参考程序连接:

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • 按下micro:bit的A,B键可控制继电器的通断。
