12. 红色圆形LED

12.1. 简介

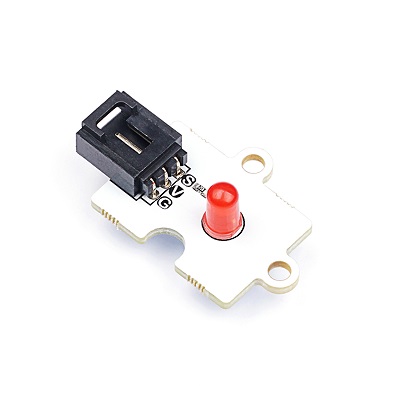

Octopus 5mmLED灯模块,能和micro:bit/Arduino扩展板搭配,实现调整环境光的功能。

../../_images/wFy2h7R.jpg

12.2. 特性


  • 三线端口防止错误插拔,易于使用。

12.3. 技术规格


项目 参数
SKU EF04063
电压 3.3V-5V
重量 5克
## 外形与定位尺寸
---

12.4. 快速上手

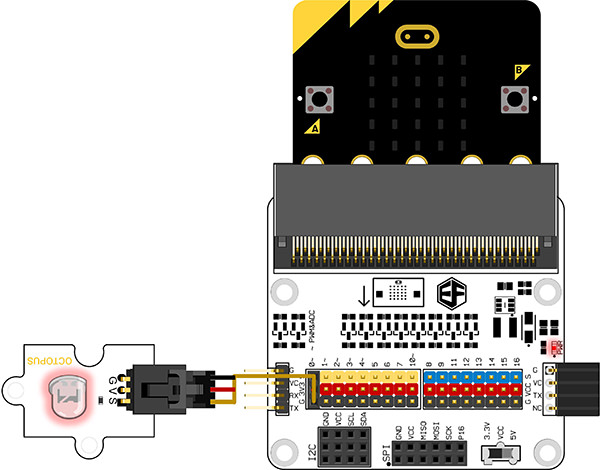

所需器材及连接示意图


  • 如图连接扩展板的P0口

以octupus:bit为例

../../_images/iXIOMNJ.jpg

如图所示编写程序

向P0引脚中每隔一秒钟写入1或0

../../_images/AAzv9pn.png

参考程序

请参考程序连接:https://makecode.microbit.org/_J82V5PgzghKR

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果

  • led灯一秒钟闪一次

12.5. Python 编程

步骤 1

下载压缩包并解压Octopus_MicroPython-master 打开Python editor

microbitOctopus\output\./images/05001_07.png

为了给LED灯编程,我们需要添加led.py。点击Load/Save,然后点击Show Files(1)下拉菜单,再点击Add file在本地找到下载并解压完成的Octopus_MicroPython-master文件夹,从中选择led.py添加进来。

../../_images/05001_081.png ../../_images/05001_091.png ../../_images/04036_10.png

步骤 2

参考程序

from microbit import *
from led import *

l = LED(pin1)
while True:
    l.set_led(1,100)
    sleep(500)
    l.set_led(0,0)
    sleep(500)

结果

  • LED灯每秒闪烁一次。
