19. EL冷光线驱动板电子积木#

19.1. 简介#

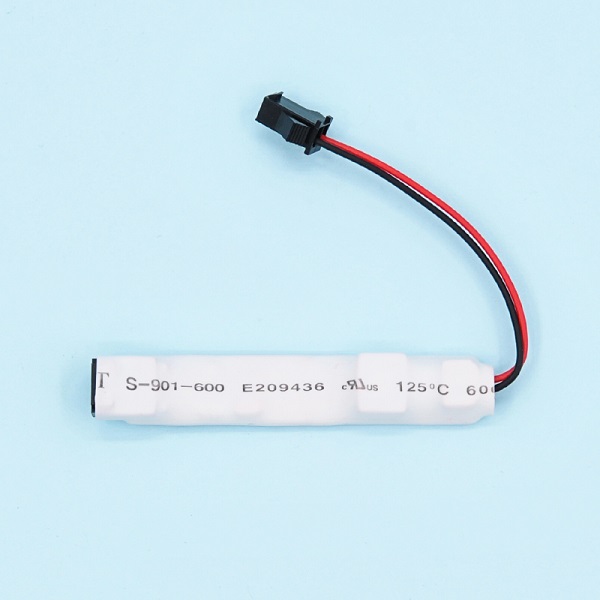

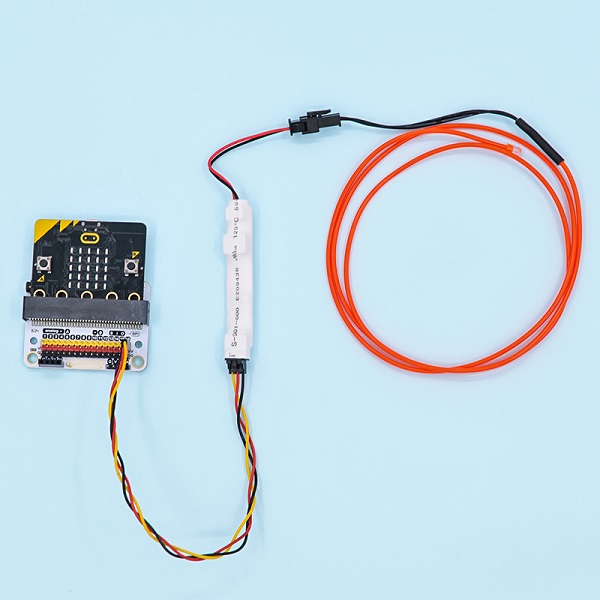

EL冷光线驱动板,用于驱动市面上常见冷光线、冷光板等,EL 冷光线(发光线)又称冷光霓虹管。具有不发热、防水、能任意弯成各种形状或图形。它的发光颜色丰富,有红、绿、蓝、黄、紫、橙、透明、粉红、桔黄、白光等。 EL(electroluminescent)是通过加在两电极的电源产生电场,被电场激发的电子碰击发光中心,而引起电子能级的迁跃,变化、复合导致发光的一种物理现象,即电致发光现象。

../../_images/04101_01.jpg

../../_images/04101_06.jpg

19.2. 特性#


  • 三线端口防止错误插拔,易于使用。

  • 采用3V供电,可支持micro:bit。

  • 接线方便。

19.3. 技术规格#


项目 参数
SKU EF04101
电压 3.3V~5V
尺寸 73 * 13 * 10mm
重量 7.4克
接口类型 数字
引脚定义 1-Signal 2-VCC 3-GND
响应 快速响应和高灵敏度
电路 简单的驱动电路
稳定性 稳定耐用

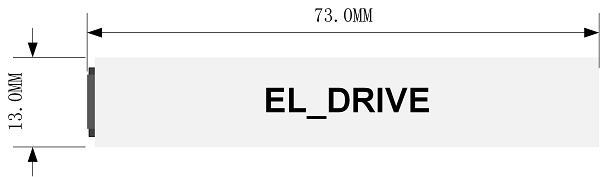

19.4. 外形与定位尺寸#


../../_images/04101_02.png

19.5. 快速上手#

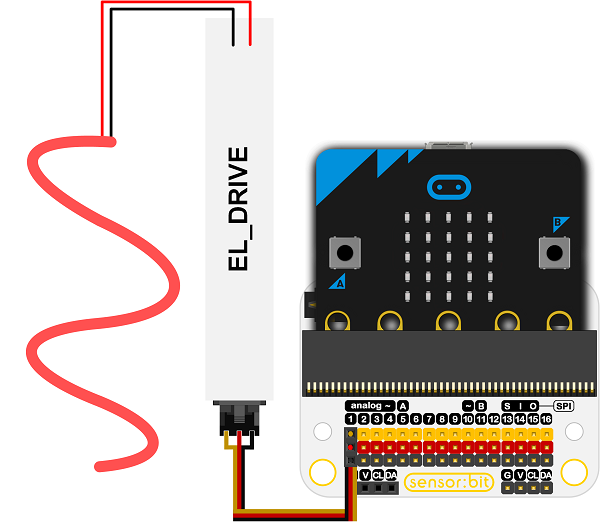

所需器材及连接示意图#

  • 连接扩展板的P1口,将冷光线连接到模块另一端。

以sensor:bit为例

../../_images/04101_03.png

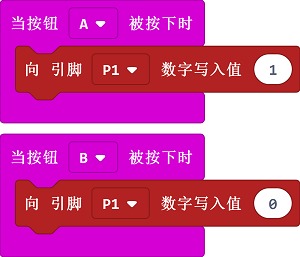

如图所示编写程序#

按下按钮A点亮EL冷光条,按下按钮B熄灭EL冷光条

../../_images/04101_04.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_fRzWh9M1jDKP

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

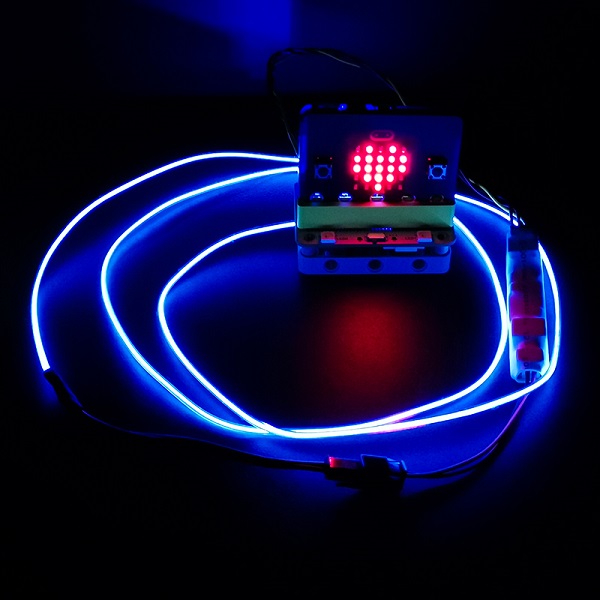

结果#

按下按钮A点亮EL冷光条,按下按钮B熄灭EL冷光条

../../_images/04101_05.jpg
