10. 蓝色圆形LED#

10.1. 简介#


  • Octopus 5mmLED灯砖,可以搭配micro:bit调节各种场景的灯光效果。

../../_images/Raj46TF.jpg

10.2. 特性#


  • 三线端口设计,防止误插,易于使用。

10.3. 技术规格#


项目 参数
功耗 超低功耗
SKU 04036
工作温度 -20-70℃
工作电压 3.3-5V

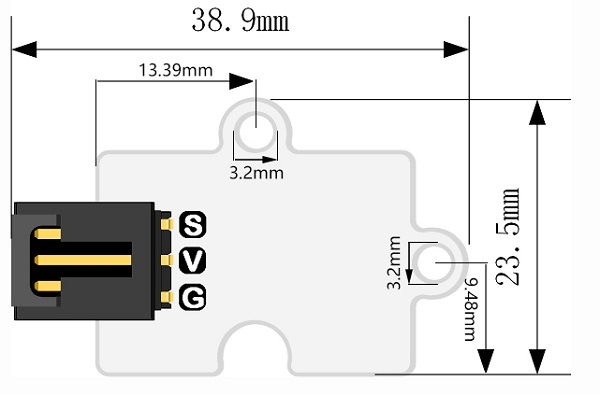

## 外形与定位尺寸
---

../../_images/cdNd1Kw.png

10.4. 快速上手#

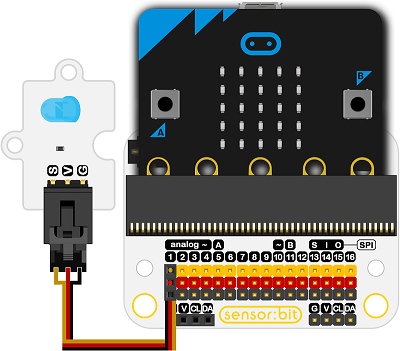

所需器材及连接示意图#

  • 如下图所示,连接扩展板的P1口。

以sensor:bit为例

../../_images/gPeDZkY.png

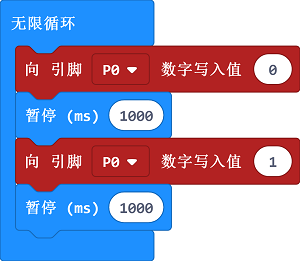

如图所示编写程序#

  • 循环的给P1口写入0,1。

../../_images/AAzv9pn.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_J82V5PgzghKR

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • 程序运行后,led一秒钟点亮一次。

10.5. Python 编程#

步骤 1#

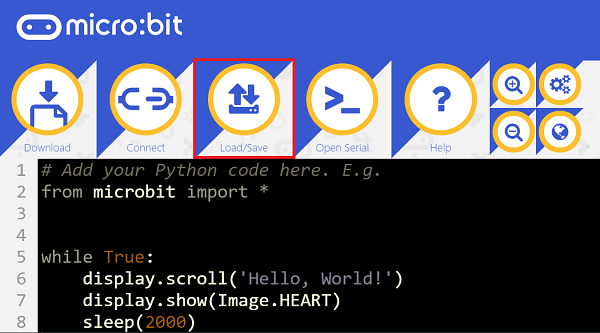

下载压缩包并解压Octopus_MicroPython-master 打开Python editor

../../_images/05001_072.png

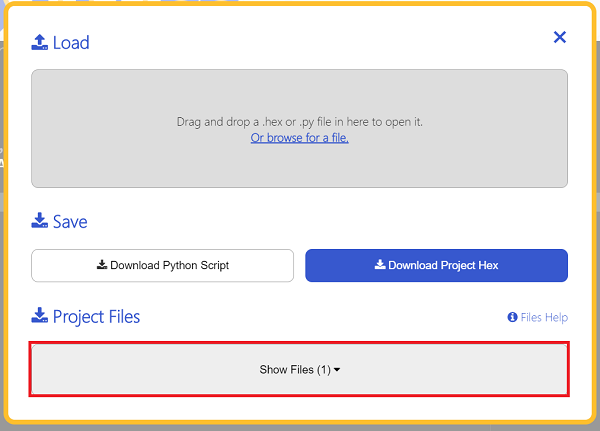

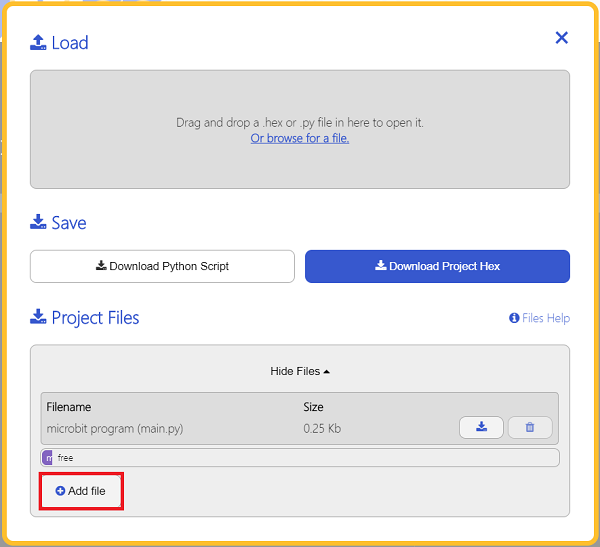

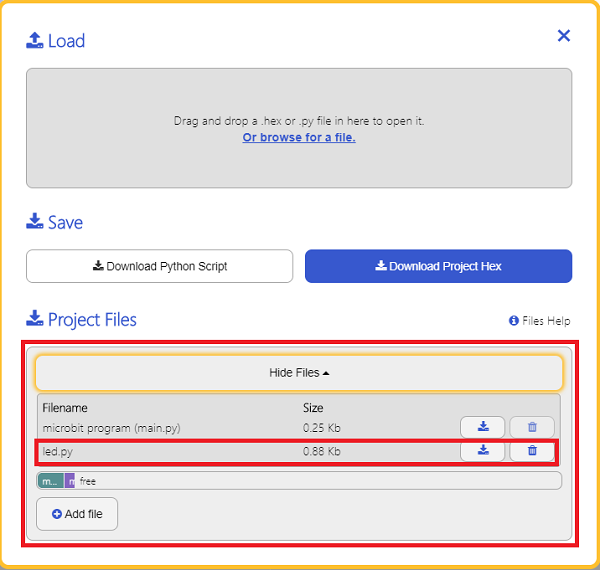

为了给LED灯编程,我们需要添加led.py。点击Load/Save,然后点击Show Files(1)下拉菜单,再点击Add file在本地找到下载并解压完成的Octopus_MicroPython-master文件夹,从中选择led.py添加进来。

../../_images/05001_081.png ../../_images/05001_091.png ../../_images/04036_10.png

步骤 2#

参考程序#

from microbit import *
from led import *

l = LED(pin1)
while True:
    l.set_led(1,100)
    sleep(500)
    l.set_led(0,0)
    sleep(500)

结果#

  • LED灯每秒闪烁一次。
