22. 磁性开关电子积木#

22.1. 简介#

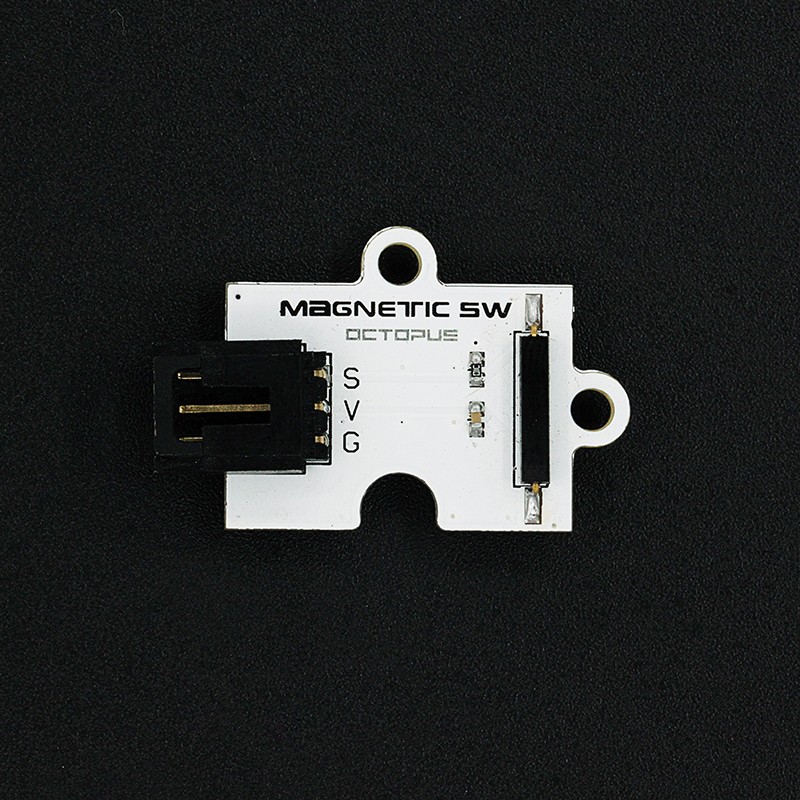

OCTOPUS磁力开关是一种带磁控开关的简易电子积木。通常与电磁铁或带磁铁的元件组合使用。可用于安全报警系统,门磁开关等。

../../_images/y2rEGSc.jpg

22.2. 特性#


  • 三线端口设计,防止误插,易于使用。

22.3. 技术规格#


项目 参数
SKU EF04075
电压 3.3-5V
重量 5克
接触点特性 接触点具有很好的抗腐蚀和耐磨性
工作电流 200mA
工作温度 -55~125℃
尺寸 23.48mm×31.28mm

22.4. 外形与定位尺寸#


../../_images/cdNd1Kw1.png

22.5. 快速上手#

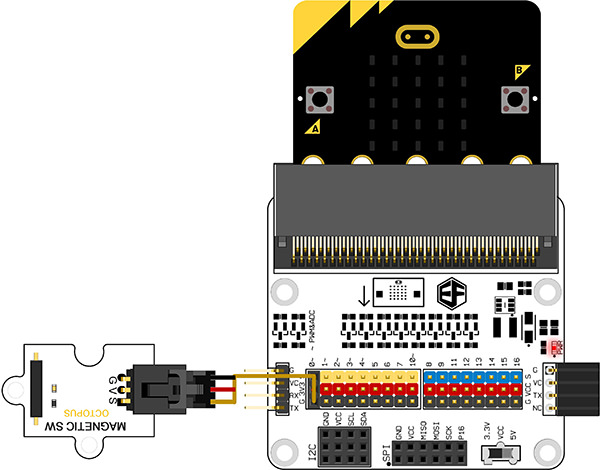

所需器材及连接示意图#

  • 如图连接扩展板的P0口

以sensor:bit为例

../../_images/YdMbHja.jpg

添加Package#

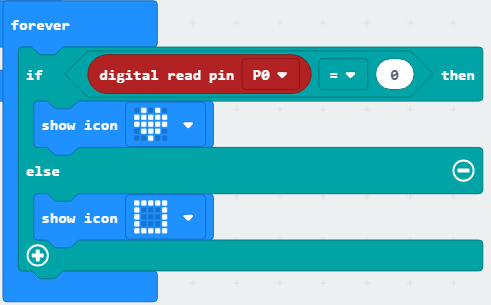

如图所示编写程序#

../../_images/3k1UPiG.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_9qEAW758A6Cm

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • 当周围有吸铁石靠近micro:bit点阵屏上显示一个矩形,当没有吸铁石靠近时,micro:bit点阵屏上显示一颗心。

22.6. 相关案例#


22.7. 技术文档#
