12. 软件编程案例10:彩虹LED灯环#

12.1. 简介#


  • LED七彩灯环是基于ws2812b灯珠。它的最大特点是单IO控制与无限级联。在这次的实验中,我们将用micro:bit来驱动灯环实现彩虹色渐变。

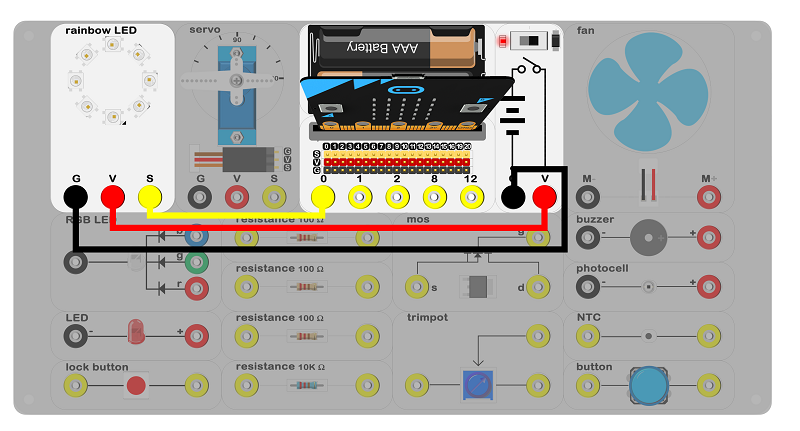

12.2. 硬件连线图#


../../_images/zm91HVe.png

  • 使用香蕉线按如上图连接电路,电池盒内放入2颗7号AAA电池。

12.3. 电路原理图#


../../_images/plRaylG.png

  • micro:bit插槽的GND端和电池GND相连内部,形成电流回路。

12.4. 主要元件介绍#


LED七彩灯环(8颗灯珠)#

  • LED七彩灯环(8颗灯珠)是由8颗ws2812b灯珠级联而成的灯环,ws2812b是一个集控制电路与发光电路于一体的智能外控LED光源,其外型与一个5050LED灯珠相同。

  • 像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路,还包含有高精度的内部振荡器和12V高压可编程定电流控制部分,有效保证了像素点光的颜色高度一致。

  • 数据协议采用单线归零码的通讯方式,像素点在上电复位以后,DIN端接受从控制器传输过来的数据,首先送过来的24bit数据被第一个像素点提取后,送到像素点内部的数据锁存器,剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点,每经过一个像素点的传输,信号减少24bit。像素点采用自动整形转发技术,使得该像素点的级联个数不受信号传送的限制,仅仅受限信号传输速度要求。

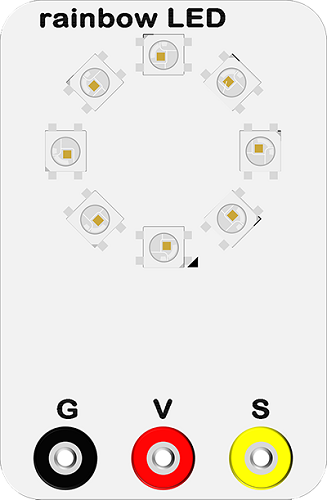

  • 在实验箱板载了八颗灯珠组成的灯环。

../../_images/vCBPKXo.png

- 连线时注意正负极。

12.5. 软件编程设计#


步骤 1#

../../_images/t34k5Zb.png

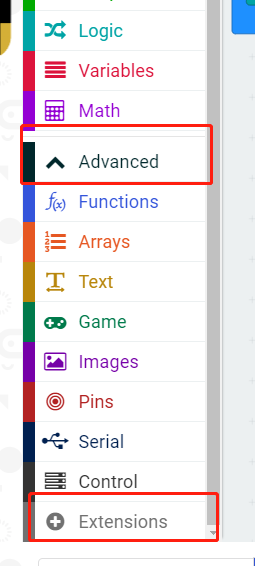

  • 点击Advanced(高级)查看更多代码选项,并在底部找到Extensions(扩展代码库)。

../../_images/Zg0fO6x.png

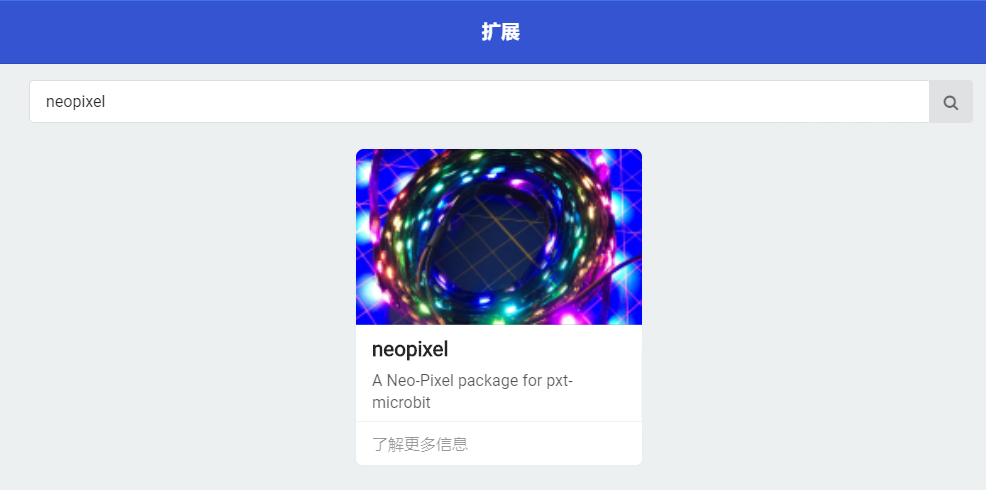

  • 搜索neopixel,添加neopixel代码库。

../../_images/pqB776X.png

步骤 2#

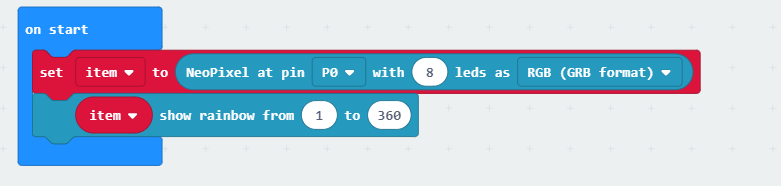

  • 在on start 积木块中初始化七彩LED,设置引脚为P0,8颗灯珠,使用RGB色彩。

  • 之后将灯环设置为彩虹渐变。

../../_images/aamdVlu.png

步骤 3#

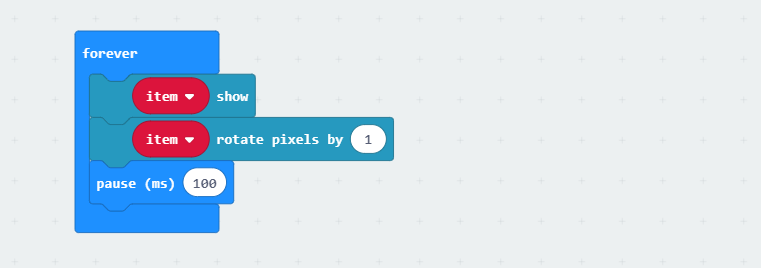

  • 设置好了LED的颜色后,不代表它就会开始工作。为了让它真正工作,你需要使用show积木块。

  • 之后设置rotate pixels按环形移位灯珠的颜色信息。

../../_images/5juGvN5.png

程序#

---

12.6. 结论#

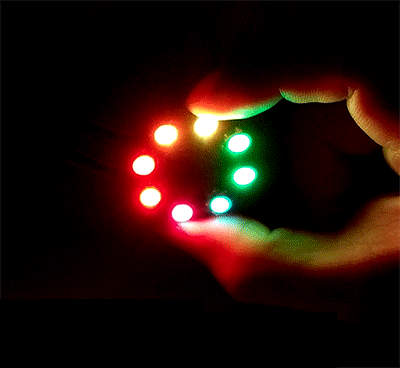

  • 我们可以看到LED彩虹灯环实现了运动的彩虹渐变效果。

  • ../../_images/23vhDKK1.gif

12.7. 思考#


  • 想象灯环是一只大眼睛,让灯环显示眨眼睛的效果,那么我们该如何设计电路与编程?
