5. 软件编程案例03:RGB LED灯#

5.1. 简介#


三色LED是LED灯的一种。它能够发出红、绿、蓝三种不同颜色的光线。在本次实验中,我们将让RGB LED在红、绿、蓝三种颜色之间切换。

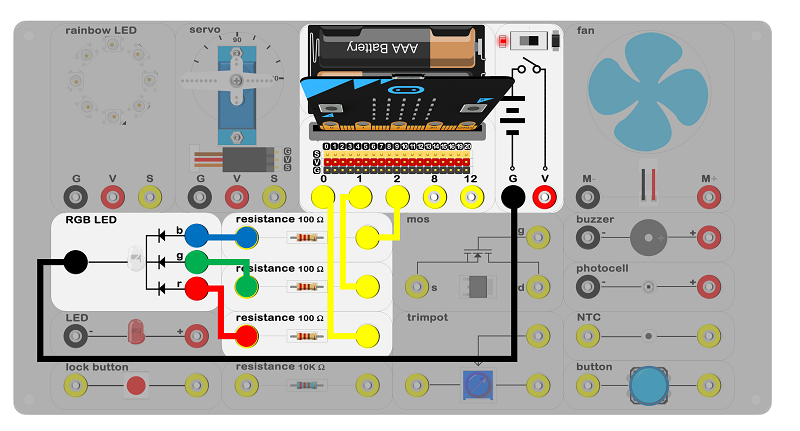

5.2. 硬件连线图#


../../_images/Gca57tq.png

  • 使用香蕉线按如上图连接电路,电池盒内放入2颗7号AAA电池。

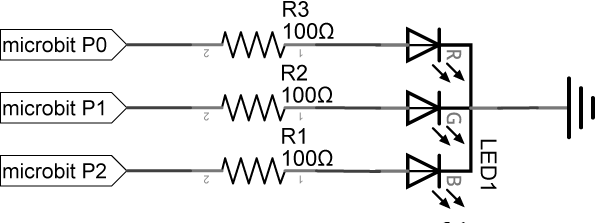

5.3. 电路原理图#


../../_images/wnBLHqP.png

micro:bit插槽的GND端和电池GND相连内部,形成电流回路。

5.4. 主要元件介绍#


RGB LED#

  • RGB LED是LED的一种,把红色LED、绿色LED、蓝色LED集合成一个元件,分为R通道,G通道和B通道,也就是RGB。我们都知道,光的三原色分别为红色、绿色、蓝色,利用这三种颜色进行组合,能够合成出万物所有的颜色。同样,利用RGB LED进行不同亮度的组合,能够形成无数种颜色。

  • RGB LED分为两种类型,分别为共阴极与共阳极:共阴极的RGB LED公共端接GND;共阳极的RGB LED公共端接VCC。

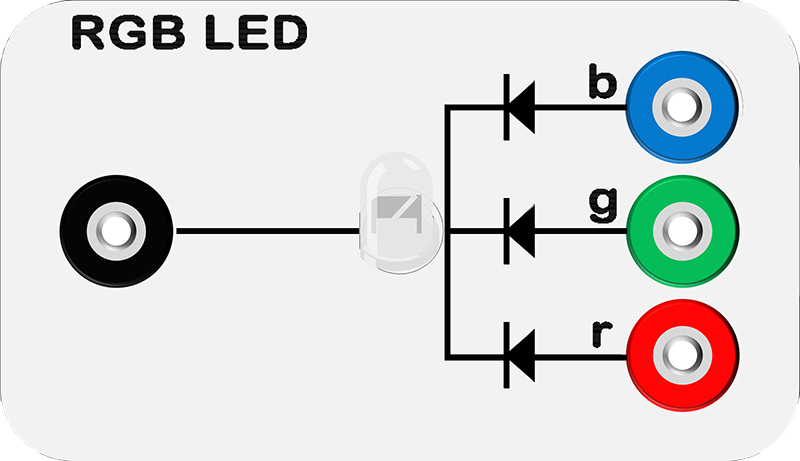

  • 实验箱板载一颗共阴极的RGB LED。

../../_images/KF4IVxu.jpg

  • 连线时注意正负极。

5.5. 软件编程设计#


步骤 1#

../../_images/t34k5Zb.png

步骤 2#

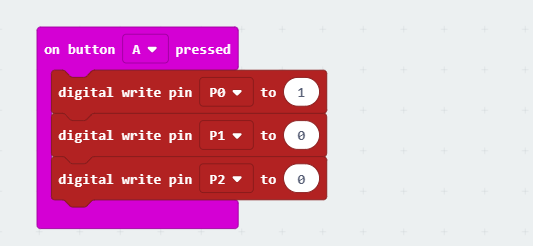

  • 在当on button A pressed积木块中依次插入,P0口数字写入1,P1口数字写入0,P2口数字写入0积木块。

  • 向RGB的R通道写入1,G和B通道写入0。

  • RGB LED亮红灯。

../../_images/sB2lvoi.png

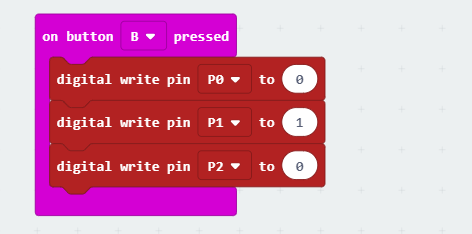

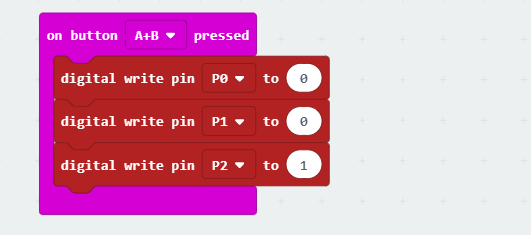

  • 同理写绿灯和蓝灯的代码。

../../_images/Rl1jlrI.png

../../_images/JsaMcnR.png

程序#

---

5.6. 结论#


  • 按下A按钮,亮红灯,按下B按钮,亮绿灯,按下C按钮,亮蓝灯。

5.7. 思考#


  • 红色加蓝色是什么颜色,表现出来。
