4. 魔法棒套件案例04:魔法棒充能#

4.1. 目的#


  • 使用魔法棒套件制作一根可以充能的魔法棒

../../_images/magicwand_case_01_01.png

4.2. 使用材料(淘宝购买链接)#

4.3. 魔法棒套件#

4.4. 故事背景#


小恩成功的用神奇的魔法让整个团队的气氛活跃了起来,但是在战斗、召集队友,驱散负能量之后,小恩的魔法棒耗尽魔力亮起了红灯。这时候大家才发现,在匆忙的撤退过程中没来得及带走补给,所以小恩决定用自身的魔力给魔法棒充能。

4.5. 软件#


微软makecode

4.6. 编程#


步骤 1#

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../../_images/magicwand_case_01_02.png

为了给魔法棒套件编程,我们需要添加一个扩展库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框,搜索”magicwand“(因为目前这个库还在审核中,在正式上架之前先通过这个链接搜索”https://github.com/elecfreaks/pxt-magicwand“),然后点击下载这个代码库。

../../_images/magicwand_case_01_03.png

*注意:*如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2#

在模块选择区中选择变量并点击设置变量,在弹出窗口中输入’i’,点击确定。

../../_images/magicwand_case_03_04.png

../../_images/magicwand_case_03_05.png

步骤 3#

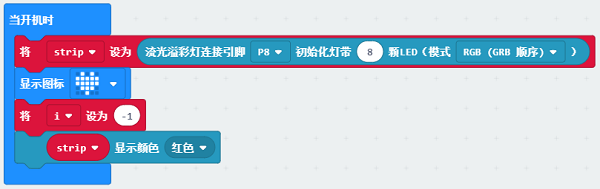

当开机时中,初始化流光溢彩灯,设置连接引脚P88颗LED灯,将变量’i’设为-1

../../_images/magicwand_case_04_07.png

步骤 4#

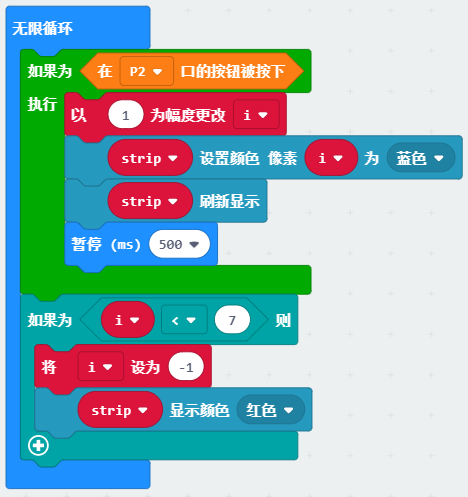

如图所示,在无限循环中,判断在P2口的按钮是否被按下,当按钮被按下时,则循环执行,以1为幅度更改’i’,设置像素’i’颜色为蓝色,刷新显示并暂停500毫秒。当按钮没有被按下时,判断’i’的大小,当’i’小于7时,将变量’i’的值设为-1,设置灯环显示为红色。

../../_images/magicwand_case_04_08.png

程序#

请参考程序连接:https://makecode.microbit.org/_7V63c6LsMAoj

你也可以通过以下网页直接下载程序。

现象#


  • 开机后灯环显示红色,当按钮按下时则开始为魔法棒充能,灯环逐颗点亮为蓝色。如果在灯环全部LED灯变为蓝色前松开按钮,则充能失败,回到初始状态。如果灯环全部变为蓝色,则充能成功。
