13. 案例11 入侵检测系统

13.1. 目的


  • 制作一个入侵检测系统。

13.2. 使用材料


  • 1 X 智能家居套件

  • 剪刀,胶水,白纸和一些瓦楞纸板

13.3. 背景知识


  • 蜂鸣器是利用振荡器发出声响的装置,可以根据用户定义的频率发出声响。

什么是入侵检测系统

  • 我们将创造一个入侵检测系统。当有人开门的时候,它就会发出警报,而房屋的状态也会显示在OLED屏幕上。。

入侵检测系统原理

  • 碰撞传感器模块接收碰撞信号,向micro:bit发送警报信号,micro:bit根据信号,使用蜂鸣器发出警报声,并在OLED显示器显示入侵信号。

13.4. 结构场景搭建


  • 准备剪刀,胶水和一些瓦楞纸板。

  • 在纸板上贴好你准备好的小纸片,并将瓦楞纸板剪裁成需要的样子。

  • 搭建成如图样式:

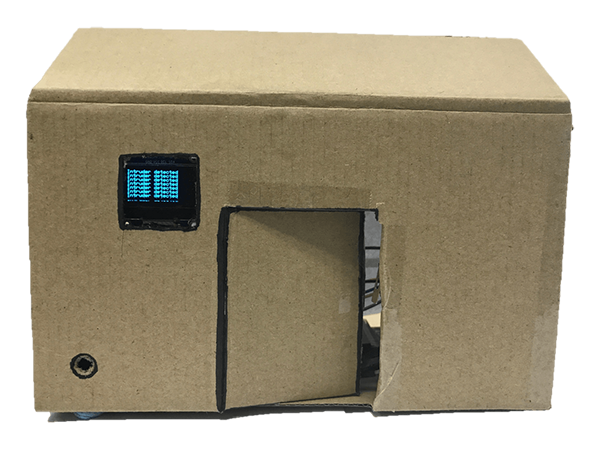

正面:

../../_images/RL8DL2M.png

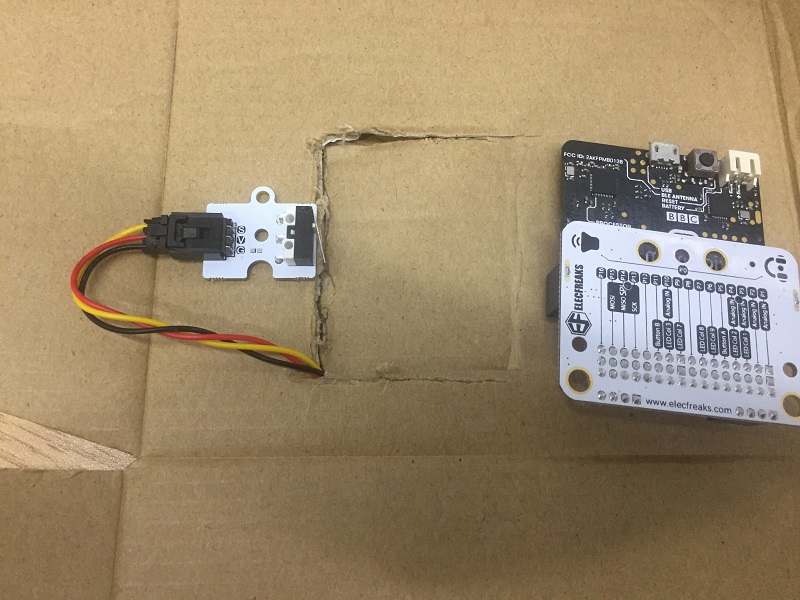

背面:

../../_images/K56Vqzl.jpg

13.5. 硬件连接图

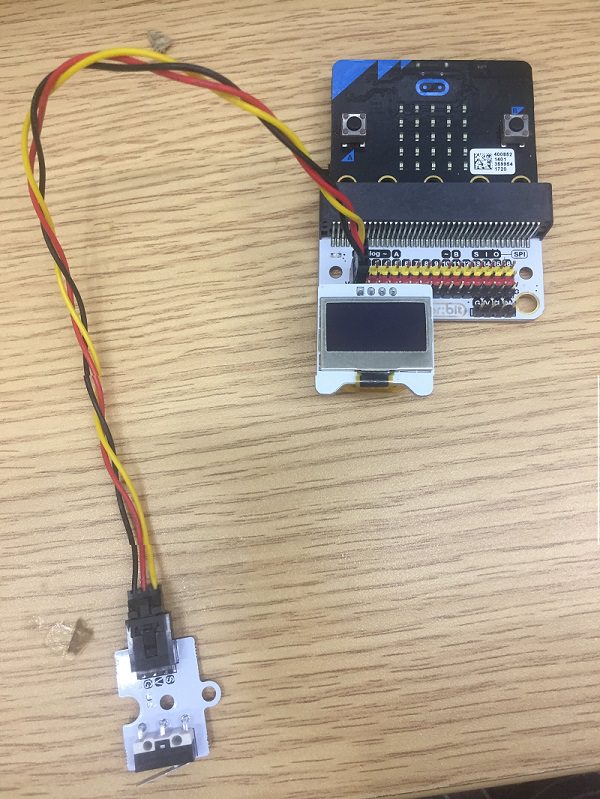

将P1口与触碰模块连接 OLED显示器插入IIC接口中 ../../_images/MLFMqXq.jpg

13.6. 软件


微软makecode

13.7. 编程


步骤 1

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../../_images/smart_home_kit_case_01_01.png

为了给智慧家居套件编程,我们需要添加一个代码库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框。搜索“smarthome”,然后点击下载这个代码库。

../../_images/smart_home_kit_case_01_02.png

注意:如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2

  • 从Basic中拖出一个start积木块,然后将P1口设置为触碰检测口,用来监测触碰信号。

../../_images/smart_home_kit_case_11_03.png

步骤 3

  • 向“无限循环”中加入判断语句,时刻监测触碰模块的触碰情况。 当触碰模块保持被按下状态时,使用show string 积木块,在OLED显示屏上显示 “your treasure is safe”。 当有人打开房门,触碰模块被弹起,使用show string 积木块,在OLED显示屏上显示“your treasure is not safe”。 使用“播放旋律” 语句使蜂鸣器发出警报声。

../../_images/smart_home_kit_case_11_04.png

程序

请参考程序连接:https://makecode.microbit.org/_D6v8RH0dFYk1

你也可以通过以下网页直接下载程序。

---

13.8. 结论


-当人打开房门,入侵检测系统调用蜂鸣器发出警报,OLED显示器显示有人入侵。

13.9. 思考


  • 借助家居智能套件中的光线传感器模块,你能想出什么样的创意?
