10. iot套件案例03:环境质量监测站#

10.1. 目的#


  • 制作一个环境质量监测站。

10.2. 使用材料#


10.3. 背景知识#


什么是环境检测#

  • 环境检测:环境监测是利用GIS技术对环境监测网络进行设计,环境监测收集的信息又能通过GIS适时储存和显示,并对所选评价区域进行详细的场地监测和分析。

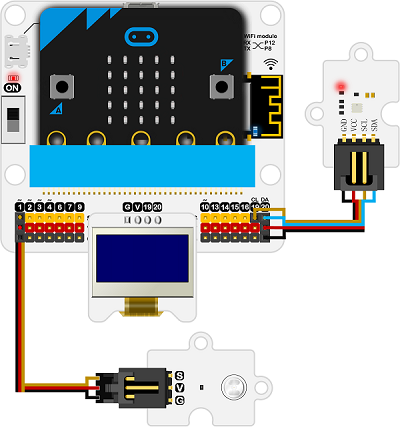

10.4. 硬件连接图#


如图所示,将光线传感器模块连接到P1口。

BME280模块连接到IIC接口SCL-P19 SDA-P20

OLED屏幕连接IIC接口。

../../_images/case_03_01.png

10.5. 软件#


微软makecode

10.6. 编程#


步骤 1#

  • 在MakeCode的代码抽屉中点击高级,查看更多代码选项。

../../_images/iot_bit_11.png

  • 为了给IoT物联网环境科学套件编程,我们需要添加一个扩展库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框。搜索“IOT”,然后点击下载这个代码库。

../../_images/iot_bit_12.png

*注意:*如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2#

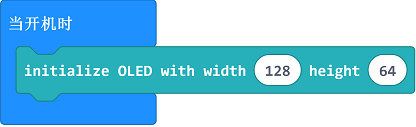

当开机时中插入initialize OLED积木块,参数填入64*128

初始化OLED屏幕为64像素*128像素。

../../_images/case_03_02.png

步骤 2#

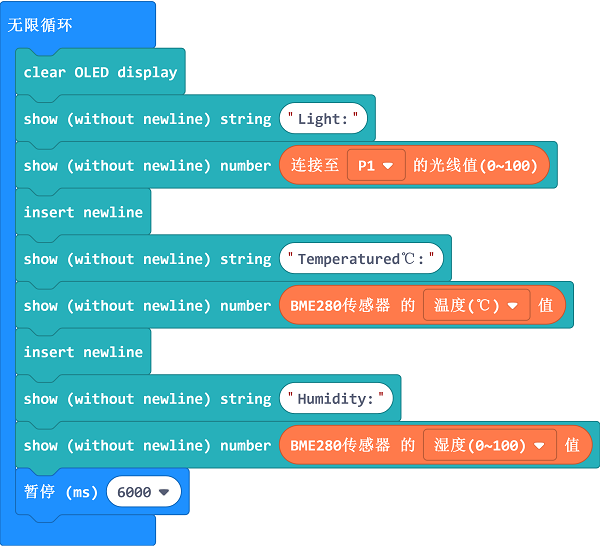

无限循环中依次插入show string积木块,show number积木块。

显示当前光线值,温度以及湿度值。

插入insert newline积木块,另起一行。

../../_images/case_03_03.png

程序#

请参考程序连接:https://makecode.microbit.org/_MfjUxjL5TA7M

你也可以通过以下网页直接下载程序。

### 现象 ---

每分钟显示当前环境的光线值、温度值、湿度值。

10.7. 思考#


如何统计一天内的数据。
