17. OLED显示屏#

17.1. 简介#

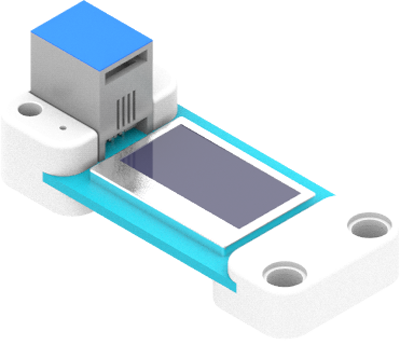

OLED显示屏,用于在屏幕上打印想要显示的数据信息(不支持显示中文)

../_images/05016_01.png

17.2. 特性#


  • RJ11端口设计,防止误插,易于使用。

17.3. 技术规格#


项目 参数
SKU EF05016
接口 RJ11
接口类型 IIC
工作电压 3.3V
屏幕尺寸 0.96
分辨率 128×64

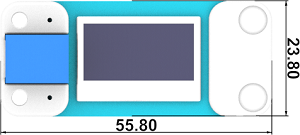

17.4. 外形与定位尺寸#


../_images/05016_02.png

17.5. 快速上手#


所需器材及连接示意图#

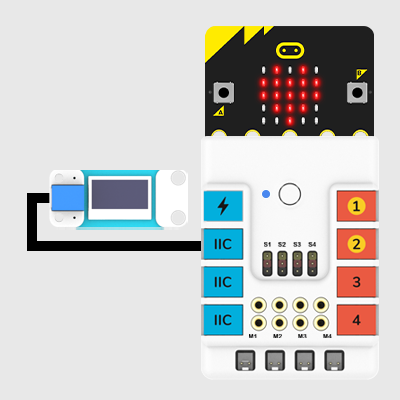

  • 如下图所示,将OLED显示屏连接到哪吒扩展板的IIC端口。

../_images/05016_03.png

17.6. makecode编程#


步骤 1#

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../_images/05001_04.png

为了给OLED显示屏编程,我们需要添加一个扩展库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框,搜索”PlanetX“,然后点击下载这个代码库。

../_images/05001_05.png

*注意:*如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2#

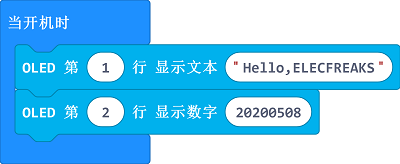

如图所示编写程序#

../_images/05016_06.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_0W03WxFAp3df

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • 通过OLED显示屏设定的字符串和数字。

17.7. python编程#


步骤 1#

为了方便的使用python对行星系列传感进行编程,我们可以使用已经编写好的库[PlanetX_MicroPython],只需要调用函数并修改参数即可实现对应的功能。

下载压缩包并解压PlanetX_MicroPython

推荐使用官方平台:Python editor进行编程

../_images/05001_074.png

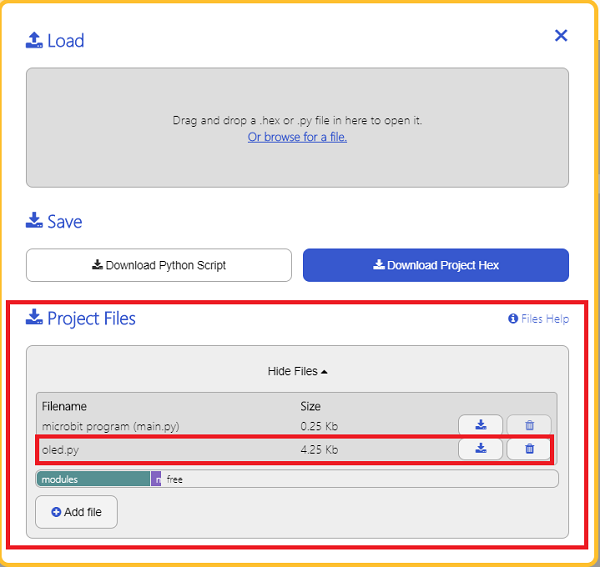

为了给OLED显示屏编程,我们需要添加oled.py文件。点击Load/Save,然后点击Show Files(1)下拉菜单,再点击Add file在本地找到下载并解压完成的PlanetX_MicroPython文件夹,从中选择oled.py添加进来。

../_images/05001_083.png ../_images/05001_093.png ../_images/05016_10.png

步骤 2#

参考程序#

from microbit import *
from oled import *

display = OLED1306()
display.set_text(0, 0, "hello")

结果#

  • 接通电源后,OLED显示屏显示hello。

17.8. 相关案例#


17.9. 技术文档#
