12. 碰撞开关电子积木

12.1. 简介

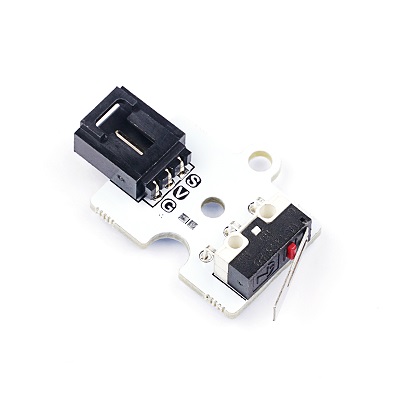

  • 碰撞传感器器是一种基于碰撞元件的传感器模块,电路设计简单,灵敏度高。

../../_images/YR7t4Pj.jpg

12.2. 特性


  • 三线端口防止错误插拔,易于使用。

  • 3V电压支持micro:bit驱动

12.3. 技术规格


项目 参数
SKU EF04013
工作电压 3.3-5V
接口类型 数字
引脚定义 1-Signal 2-VCC 3-GND
响应 快速响应和高灵敏度
功耗 超低功耗
工作温度 -20-70℃
电路 简单的驱动电路
稳定性 稳定耐用

12.4. 外形与定位尺寸


../../_images/cdNd1Kw1.png

12.5. 快速上手

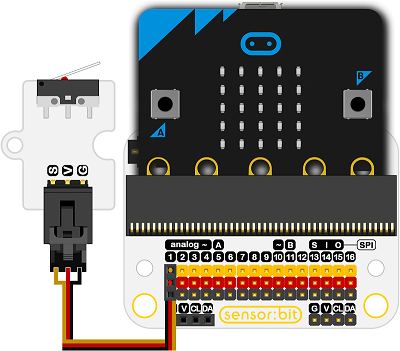

所需器材及连接示意图

  • 如图连接扩展板的P1口。

以sensor:bit为例

../../_images/UUQlBRi.png

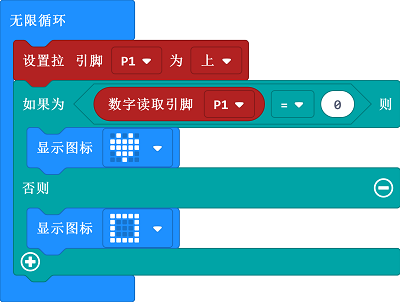

如图所示编写程序

  • 拉高P1口以初始化模块。

  • 当模块被按下时,返回值为0,数字读取P1口,当P1口为0时,显示一颗心。

  • 否则,显示一个方框。

../../_images/Lp93T7L.png

参考程序

请参考程序连接:https://makecode.microbit.org/_WMwRtRXFe2tw

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果


当传感器弹片被按下,micro:bit点阵屏上显示一个矩形,当传感器弹片被释放,显示一颗红心。

12.6. python编程


步骤 1

下载压缩包并解压Octopus_MicroPython-master 打开Python editor

../../_images/05001_073.png

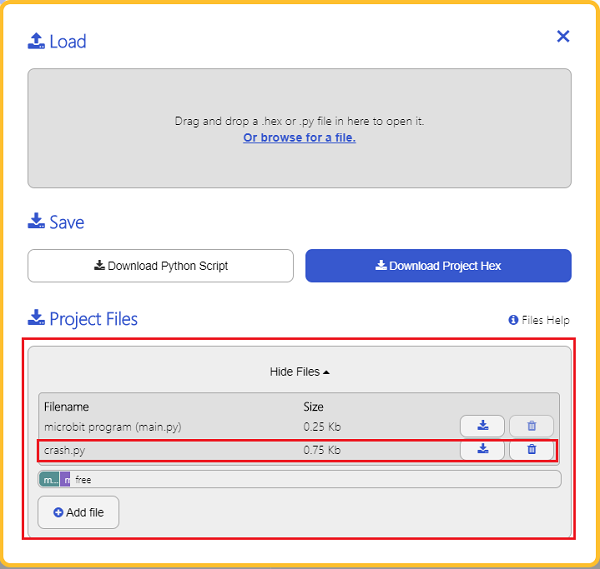

为了给碰撞传感器编程,我们需要添加crash.py。点击Load/Save,然后点击Show Files(1)下拉菜单,再点击Add file在本地找到下载并解压完成的Octopus_MicroPython-master文件夹,从中选择crash.py添加进来。

../../_images/05001_082.png ../../_images/05001_092.png ../../_images/04013_10.png

步骤 2

参考程序

from microbit import *
from crash import *

button = CRASH(pin1)
while True:
    if button.crash_is_pressed():
        display.show(Image.HAPPY)
    else:
        display.show(Image.SAD)

结果

  • 当碰撞传感器被按下时显示笑脸,否则显示哭脸。

12.7. 相关案例


12.8. 技术文档


Datasheet
