31. 电容式土壤湿度电子积木#

31.1. 简介#

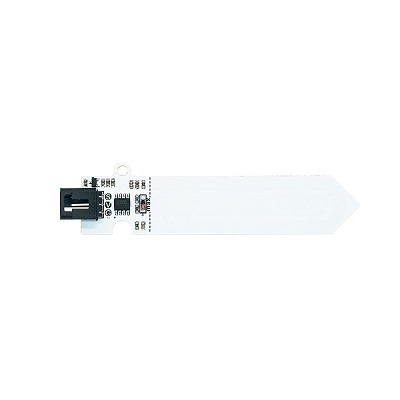

Octopus Analog Capacitive Soil Moisture Sensor是我们OCTOPUS系列的土壤湿度传感器电子积木,它的基本设计是根据OCTOPUS电子积木系列设定的,它的外形、PCB固定孔、电子积木的接口的设定是相同的。

采用电容感应原理来检测土壤湿度,避免了电阻式传感器极易被腐蚀的问题,极大地延长了它的工作寿命。

../../_images/04097_00.jpg

31.2. 特性#


  • 不易腐蚀。

  • 采用3V供电,可支持micro:bit。

  • 接线方便。

31.3. 参数#


  • 品名:电容式土壤湿度电子积木

  • SKU:EF04097

  • 工作电压:DC 3~5.5V

  • 连接模式:G-GND,V-VCC,S-信号引脚

  • 尺寸:19 x 76mm

  • 净重:5.5g

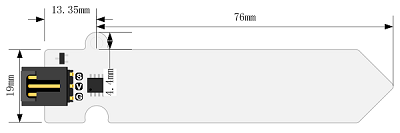

31.4. 外型与定位尺寸#


../../_images/04097_01.png

31.5. 快速上手#

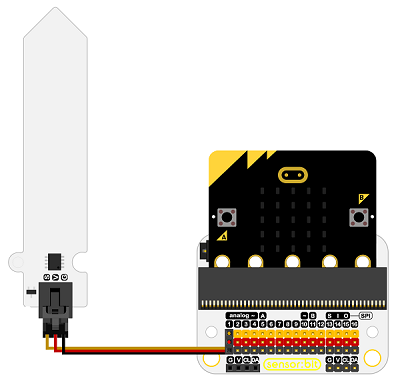

硬件连接#

将模块通过带扣杜邦线插入octopus:bit上的P1引脚,将micro:bit主板插入octopus:bit。

../../_images/04097_02.png

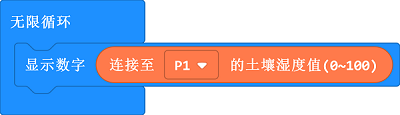

软件编程#

../../_images/04027_03.png

程序代码链接:https://makecode.microbit.org/_8EuFUqJA3Vff

你也能通过下列窗口直接下载代码

结果#

点阵显示屏显示当前土壤湿度值。
