30. 课程_30 反应时间测试仪#


  • 用以Python为编程语言的micro:bit和OLED做一个小的测试游戏。由莱佛士书院的Jensen设计编辑。

30.1. 目标#


  1. 组装反应时间测试仪

  2. 测试的时候尽量不要损坏零件

30.2. 所需材料#


  • 1 x Tinker Kit (或OLED显示屏)

  • 1 x 头脑

  • 1 x 你

30.3. 步棸 1 – 输入/输出#


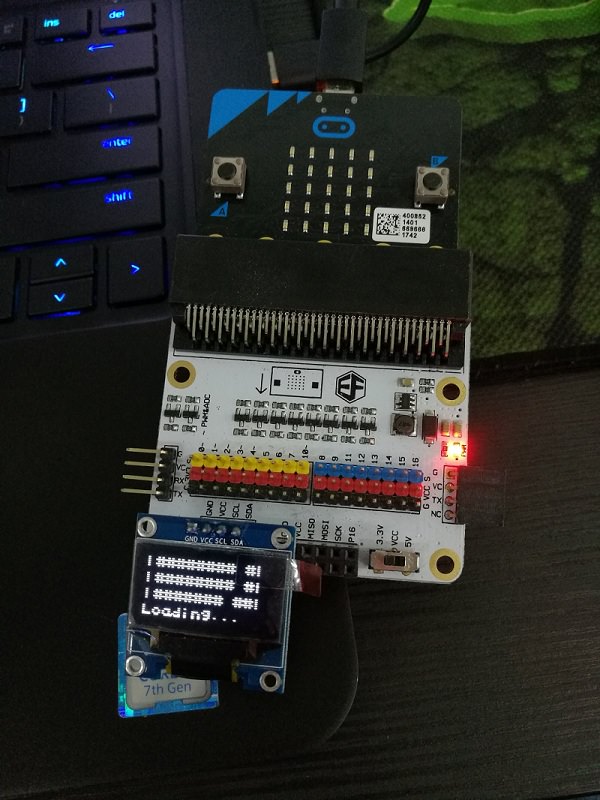

../../_images/iEF8mjS.jpg

  • 将micro:bit和面包板连接。

  • 连接LED至pin12数码引脚。

  • 连接光感器至另一引脚pin 8。

  • 棕色线至G (接地), 红色线至 V (电压) 以及 橙色线至S (信号)。

  • 以上操作可以让我得知灯是开还是关。

  • 将OLED显示屏连接至I^2C引脚。

  • 连接micro:bit至电脑,下载Mu编辑器。

30.4. 步棸 2 – 文件转换#


../../_images/GTOykBX.png

../../_images/GheA49n.png

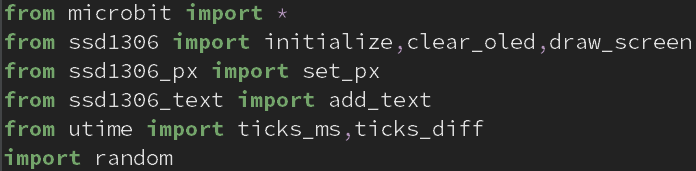

  • 我们需要下载一些模块,将会用于此项目。

  • 在连接中下载zip文档(模块)。

  • 在Mu编辑器中编写代码 (如上图1) 输入文件。

  • 确认文件都在本项目同一个文件夹中。

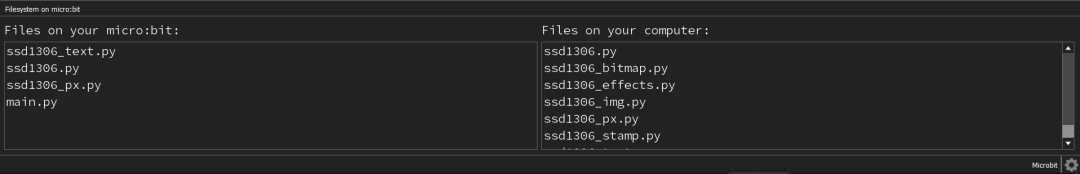

  • 将电脑上的文件转换至micro:bit。

  • 在Windows中,确保把文件放在用户的/“用户名”/文件夹(mu-code)下,我的MU-编辑器会检测到文件内的MU代码。

  • 这些文档不是micro:bit自带的,是需要传输给micro:bit的。

30.5. 步棸 3 – 屏幕载入#


../../_images/a673xL0.png

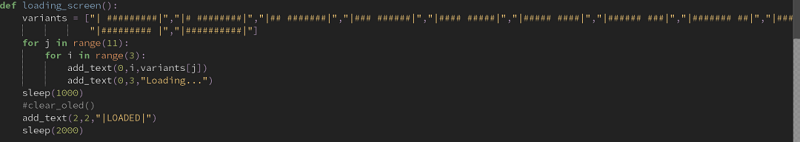

  • 此步棸不属于必须步棸, 但是可给你的程序加入一些基本性能。

  • 在OLED屏上显示此载入。

  • 使用模块 “add_text”,可以在屏幕上显示文本及其他字符。

  • 运用功能“loading_screen()(屏幕载入)”可放映动画。

  • 如果你想给屏幕载入添加更多变量,参考后文。

30.6. 步棸 4 – 编程#


../../_images/FFzB46b.png

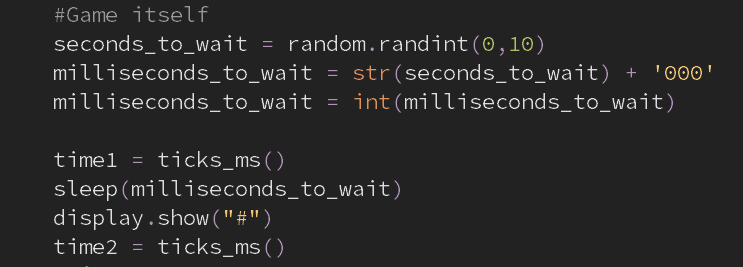

  • 这是它真实的自测。

  • 按下按钮后,屏幕会显示指令,在此我们需要设置一个等待时间。

  • 初始数字转换为字符串后,我们会在末尾添加“000”随机生成数字并解析。

  • 变量time1 和 time2 在“#”前适用于2个任意点。(显示指令)

  • 需要注意的是在micropython和micro:bit中,time模组被utime模组替代,需要输入的是utime。

30.7. 步棸 5 – 加点逻辑吧#


../../_images/brOmadg.png

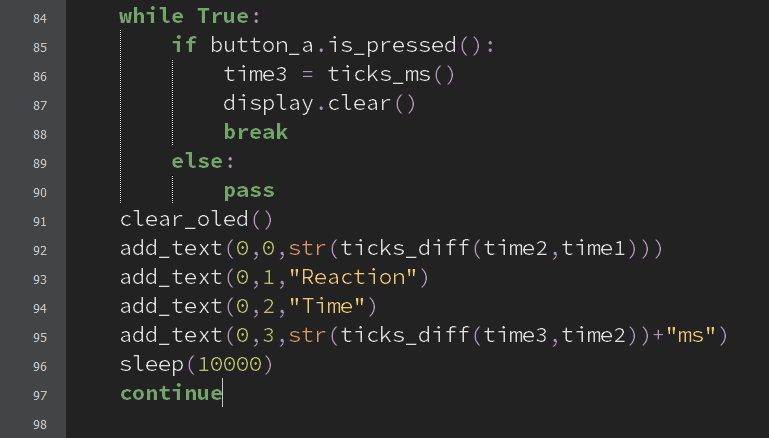

  • 此步棸为计算和显示游戏反应时间。

  • 通过计算玩家按下按钮和显示指令的时间,来完成此步棸。

  • 然后,OLED显示屏上会显示玩家反应时间。

../../_images/siPzaXf.jpg

30.8. 完工效果:#


  • 利用光感器和LED开始游戏。

  • 可感知光线,一旦光线被感知,游戏将会开始。

动画很简单:游戏开始前显示倒数“3”, “2”,“1”。代码可自行解读。
