3. 黑色长柄电位器电子积木#

3.1. 简介#

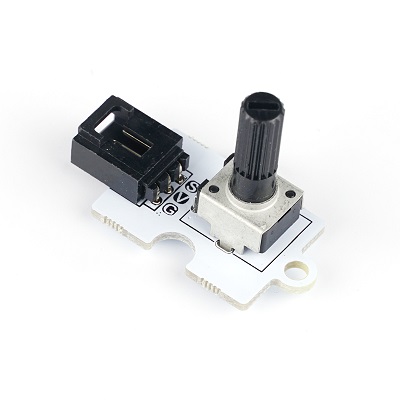

Octopus模拟电位计旋转模块与micro:bit兼容,可以旋转300度。

../../_images/04041.jpg

3.2. 特性#


  • 三线端口设计,防止误插,易于使用。

  • 3V电压支持micro:bit驱动

3.3. 技术规格#


项目 参数
SKU 04041
电源需求 3.3V~5.5V
接口类型 模拟
引脚定义 S-Sigal V-VCC G-GND
检测范围广 快速响应和高灵敏度
旋转角度 300度旋转传感器
尺寸 19x27mm

3.4. 外形与定位尺寸#


../../_images/octopus_board.png

3.5. 快速上手#


所需器材及连接示意图#

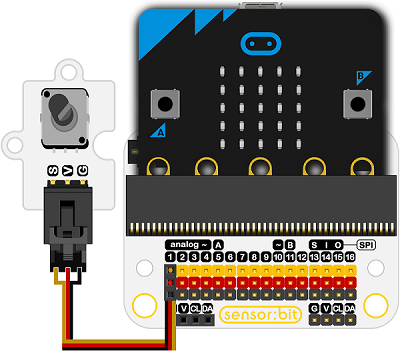

如图连接扩展板的P1口

以sensor:bit为例

../../_images/04041-3.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_2hr1UMdcp0uj

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • 沿顺时针方向旋转模块上的按钮,然后逐渐打开micro:bit屏幕上的点阵屏。逆时针旋转按钮,led将逐一关闭。

3.6. Python 编程#

步骤 1#

下载压缩包并解压Octopus_MicroPython-master 打开Python editor

microbitOctopus/input/images/05001_07.png

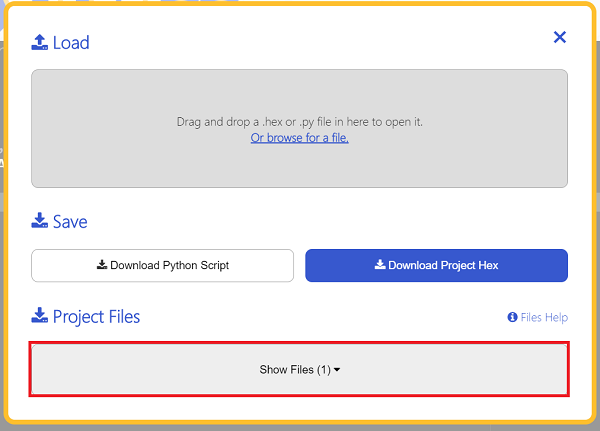

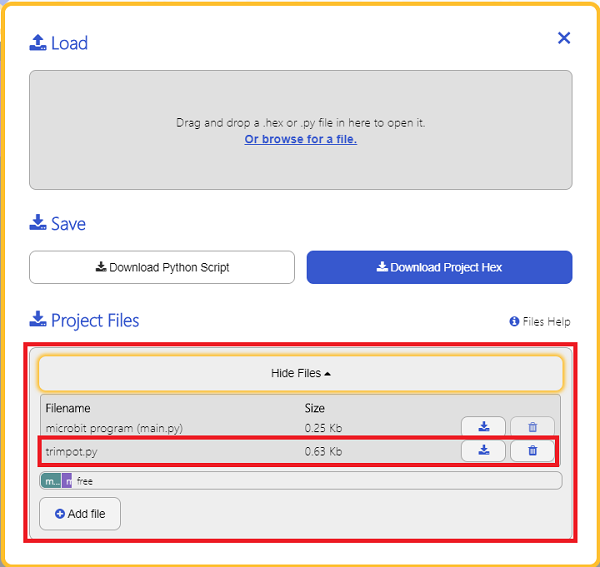

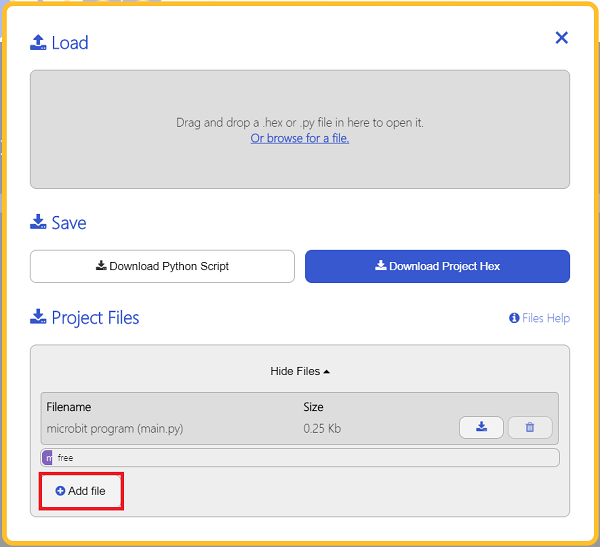

为了给电位器模块编程,我们需要添加trimpot.py。点击Load/Save,然后点击Show Files(1)下拉菜单,再点击Add file在本地找到下载并解压完成的Octopus_MicroPython-master文件夹,从中选择trimpot.py添加进来。

../../_images/05001_08.png ../../_images/05001_09.png ../../_images/04041_10.png

步骤 2#

参考程序#

from microbit import *
from trimpot import *

s = TRIMPOT(pin1)
while True:
    display.scroll(s.get_analog())

结果#

  • 通过LED矩阵显示电位器的返回值。
